Omówić zakresy i konfiguracje pracy tranzystora bipolarnego (BJT).
Zakresy pracy:
aktywny normalny - złącze emiterowe spolaryzowane przewodząco, a kolektorowe zaporowo
nasycenia - oba złącza spolaryzowane przewodząco
odcięcia - oba złącza spolaryzowane zaporowo
aktywny inwersyjny - złącze kolektorowe spolaryzowane przewodząco, a emiterowe zaporowo

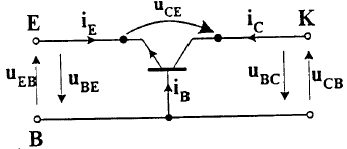

Konfiguracje pracy jednoznacznie definiują sposób połączenia końcówek z układami zewnętrznymi: wejściowym (sterującym) i wyjściowym (sterowanym). W nazwie konfiguracji jest informacja o końcówce wspólnej dla wejścia i wyjścia. Znaki napięć są określone przez typ tranzystora (npn, pnp).
Omówić zasadę działania idealnego BJT w zakresie aktywnym normalnym.
Zakres aktywny normalny - złącze emiterowe spolaryzowane przewodząco, kolektorowe zaporowo.
W tranzystorze npn spolaryzowanym przewodząco złącze emiterowe wstrzykuje do bazy nadmiarowe elektrony, te przemieszczają się w stronę złącza kolektorowego i po przejściu przez warstwę zaporową docierają do kolektora. Baza jest „linią transmisyjną”, przez którą płyną nośniki. Aby ten przepływ był związany z możliwie małymi stratami na rekombinację, obszar bazy powinien być „krótki” w sensie używanym dla złącza pn.
