Ćw. 6 Temat: Porównywanie niedokładności pomiarów wielkości kątowych metodami pośrednimi
Nazwisko i Imię	Grupa:		Data:	Ocena:	Podpis:
Stachyra Marcin Sygnowski Sylwester	MD 103.1g		14.10.2008

Mierzony przedmiot

Podstawowe przyrządy metrologiczne:

1). Kątomierz uniwersalny dokładność do: 5'
2.) Kątomierz optyczny dokładność do: 5'
3.) Liniał sinusowy dokładność do: 1'
4.) Wałeczki pomiarowe 5mm, 6mm
5.) Płytki wzorcowe

Pomiar liniałem sinusowym

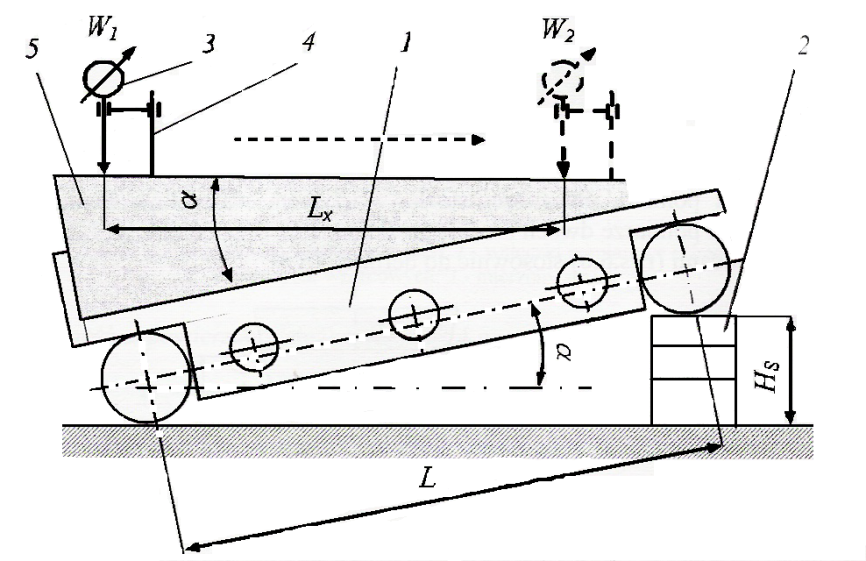

1 Liniał sinusowy

2 Stos płytek wzorcowych

3 Czujnik

4 Statyw czujnika

5 Mierzony przedmiot

L Rozstaw wałeczków liniału równy 100mm

L_x Odległość pomiędzy miejscami pomiaru

czujnikiem

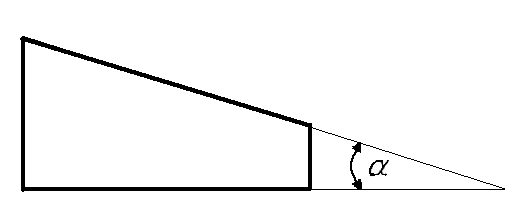

Mierzony kąt

Przebieg pomiaru liniałem sinusowym

-wstępny pomiar kąta kątomierzem uniwersalnym
-obliczenie początkowej wysokości stosu płytek wzorcowych

-sprawdzenie poziomu płaszczyzny za pomocą czujnika zegarowego
-obliczenie kąta ze wzoru

Obliczenia

α_w = 9˚ L= 100mm

H_wst=100sin(9˚)=15,6mm

ΔW= W₁ -W₂=0,17mm

L_x=80mm

=0,21

˚

Pomiar wałeczkami

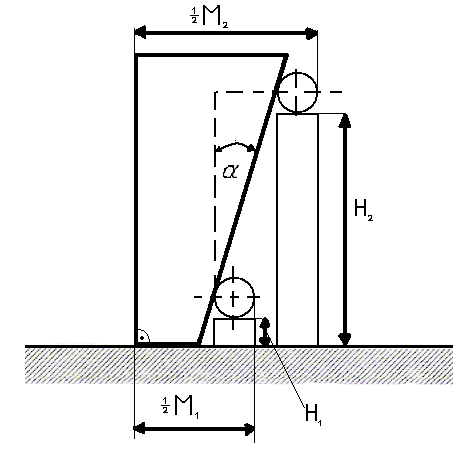

M₁ M₂ - odległość skrajnego punktu wałeczka
H₁ H₂ - wysokości stosów płytek wzorcowych
α - mierzony kąt

Przebieg pomiaru

-dobranie stosów płytek o odpowiedniej wysokości
-pomiar odległości M₁ M₂
-obliczenie kąta ze wzoru

Obliczenia

H₁=5,5mm H₂=75mm

M₁=46mm M₂=70mm

tgα=0,17 α=9,65˚

Wnioski

Do metod pośrednich pomiarów kątów należą m.in.
-pomiar kąta za użyciem liniału sinusowego
-pomiar kąta za pomocą wałeczków pomiarowych
Pomiar liniałem sinusowym jest dokładniejszy i mniej narażony na błędy przypadkowe niż pomiar za pomocą wałeczków pomiarowych.

---
