Budownictwo Ogólne

Obliczenie filara międzydrzwiowego.

Rok 3 sem. 5 gr. 4

1. Obliczenie filara międzydrzwiowego

1.1. Dane początkowe

Kategoria wykonania A

=1,7

Szerokość filarka g=1,5m

Grubość murów t=0,24m

Wys. ściany w świetle stropów h=2,8m

Szerokość otworu drzwiowego s=0,7m

Wysokość otworu drzwiowego h'=2m

Rozpiętość stropu w świetle ścian 4,95m

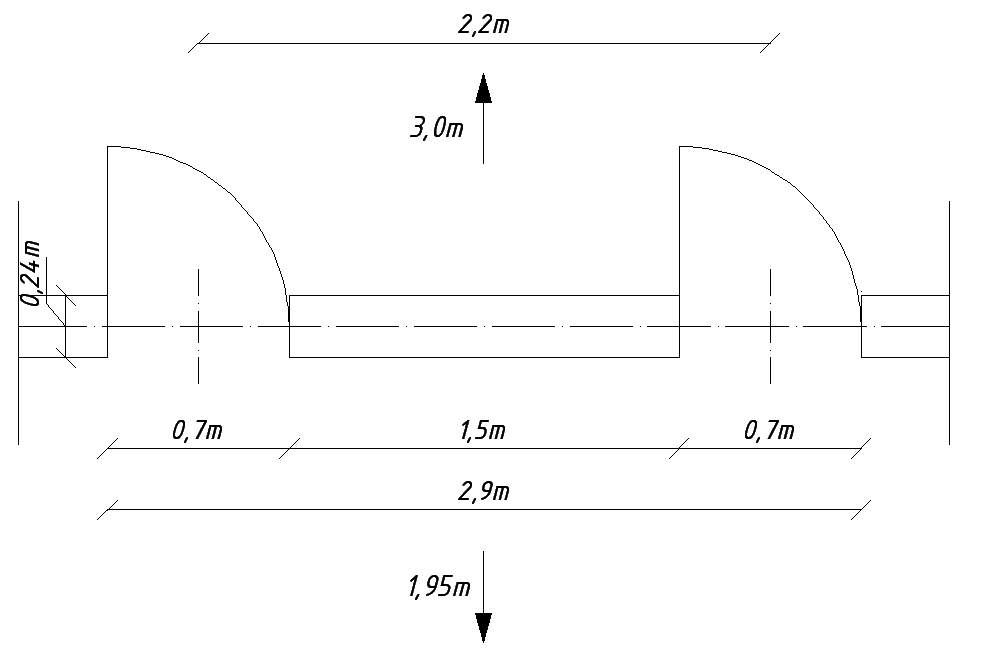

1. Schemat obliczeniowy

2. Zestawienie obciążeń

Obciążenie	Obciążenie Obliczeniowe KN/m
OBCIĄŻENIE STAŁE Strop nad parterem Strop nad Ġ piętrem Obciążenie ciężarem własnym: ściany wewnętrznej I kondygnacji ściany wewnętrznej II kondygnacji Obciążenia stropodachem.	85,6 85,6 14,85 14,85 91,48

2. Obciążenie filarka w połowie wysokości parteru

Odczytano z tabeli
(wg PN-B-03002:1999)

=0,72 ;
( gazobeton ),

Sprawdzenie:

Zatem warunek stanu granicznego nośności spełniony.

---
