cwicz1, Podstawy elektrotechniki, laborki


PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA W ELBLĄGU

INSTYTUT POLITECHNICZNY

LABORATORIUM ELEKTROTECHNIKI

Grupa dziekańska/

podgrupa ćwiczeniowa: 2

Tytuł ćwiczenia: Pomiar prądów i napięć w obwodzie prądu stałego.

Skład grupy:

1. Cabaj Krzysztof

2. Cisek Maciej

3. Feszak Andrzej

Data wykonania 22.X.2007

/data oddania: 29.X.2007

Ocena:

  1. Opis wykonywanego ćwiczenia:

Celem ćwiczenia jest zapoznanie się łączeniem obwodów elektrycznych, pomiarami prądów i napięć oraz eksperymentalne potwierdzenie wybranych metod rozwiązywania obwodów prądu stałego.

Zakres ćwiczenia obejmuje:

· przygotowanie do ćwiczenia polegające na rozwiązaniu obwodu prądu stałego o podanym poniżej schemacie lub schemacie podanym przez prowadzącego i metodą wskazaną przez prowadzącego,

· ustawienie odpowiednich wartości rezystancji, wartości źródeł napięcia i/lub źródeł prądu, dobór rodzaju i zakresów przyrządów pomiarowych,

· połączenie obwodu na stole laboratoryjnym według podanego schematu,

· wykonanie pomiarów napięć i prądów dla kilku wartości wskazanych rezystorów i zanotowanie wyników w tablicy wyników,

· porównanie wyników pomiarów z wynikami obliczeń,

· opracowanie sprawozdania i wniosków wynikających z pomiarów.

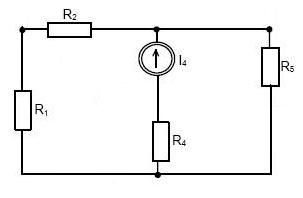

  1. Schemat układu:

0x01 graphic

  1. Wykaz i dane znamionowe elementów użytych do ćwiczenia.

  1. woltomierz magneto-elektryczny LM-3 kl. 0,5 x2

  2. miliamperomierz magneto-elektryczny LM-3 kl. 0,5 x2

  3. miliamperomierz magneto-elektryczny LM-1 kl. 0,5 x1

  4. rezystor dekadowy DR5b-16 kl. 0,05

  5. rezystor dekadowy DR5a-16

  6. rezystor dekadowyDR-2-D4b x2

  7. zasilacz stabilizowany typ 314 0÷60V, 0÷10A

  8. zasilacz stabilizowany typ HY 3010, 0÷30V, 0÷10A

  1. Wartości zmierzone układu:

Lp.

E1[V]

I1[mA]

I4[mA]

I5[mA]

V1[V]

V2[V]

1.

10

360

100

460

4,3

6,4

2.

8

280

100

380

3,8

5,2

3.

6

200

100

300

3

4

4.

4

120

100

220

2,2

2,8

5.

2

40

100

140

1,4

1,6

  1. Wartości obliczone układu:

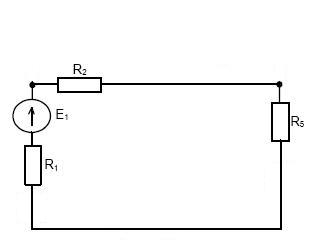

metoda superpozycji:

0x08 graphic
1)

=5Ω

=10V 10Ω

10Ω

0x08 graphic

10V 25Ω 0x01 graphic

2)

0x08 graphic

5Ω 100mA 10 Ω

10 Ω

0x01 graphic

0x01 graphic
0x08 graphic
0x01 graphic

0,1

  1. Spostrzeżenia i wnioski:

Wyniki pomiarów uzyskane podczas doświadczenia obarczone są bardzo małymi błędami w porównaniu z obliczeniami. Spowodowane jest to wysoką klasą mierników w doświadczeniu. Błąd wynika z rezystancji wewnętrznej amperomierzy i woltomierzy.
