Numer grupy	Imię i nazwisko Wiśniewska Katarzyna		Nazwisko prowadzącego Taler
12	Numer	Temat ćwiczenia Określenie średniej prędkości przepływu gazu.		Ocena

Cel ćwiczenia:

Celem ćwiczenia jest doświadczalne wyznaczenie średniej prędkości przepływu gazu w rurociągu przy zastosowaniu różnych metod pomiaru oraz ich porównanie.

1. Określenie średniej prędkości przepływu gazu przy użyciu zwężek pomiarowych

- PN-93/M-53950/01.

0. Schemat stanowiska pomiarowego.

• parametry otoczenia przy których dokonano pomiarów:

• p_b = 98100 Pa

• t₀ = 16 C

•  = 0,76

• dane identyfikacyjne obiektu pomiarowego:

• średnica rurociągu D = 500 mm

• średnica otworu zwężki d_t = 350 mm

• współczynnik przewężenia  = 0,7

• moduł zwężki m = 0,49

• wyniki pomiarów:

• spadek ciśnienia na zwężce h = 40 mm sł. alk.

• ciśnienie przed zwężką h₁ = 50 mm sł. alk.

• temperatura powietrza w rurze t₁ = 16⁰C

• ciśnienie nasyconej pary wodnej p = 1936 Pa

• gęstość nasyconej pary wodnej  = 0,01450 kg/m³

2. Część obliczeniowa:

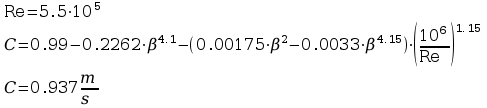

• obliczenie współczynnika przepływu C

• obliczenie liczby ekspansji ₁

• obliczenie gęstości powietrza wilgotnego

• obliczenie strumienia masy

• obliczenie strumienia objętości

Dla obliczonej wartości C wyliczam strumień objętości

• obliczenie C_śr

Dla policzonej wartości strumienia objętości obliczam

• obliczenie Re_rz

• obliczenie C_rz

.

Ponieważ Crz = C do czwartego miejsca po przecinku tok obliczeń uważam za zakończony
