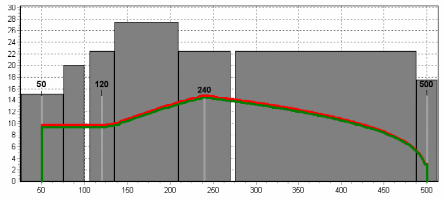

Wał 1

Plik wynikowy programu "Wał"

PARAMETRY WAŁU

----------------------------------------------------------------------

Prędkość obrotowa .................... n [1/min] = 1500,000

Kierunek obrotów ................................. prawy

Siły poosiowe przeniesie łożysko ............. y = 120,00

Charakter zmienności obciążenia wału:

obustronne zginanie

obustronne skręcanie

DANE MATERIAŁOWE

----------------------------------------------------------------------

Materiał wału .................................... stal 40

Rodzaj stali ..................................... ulepszona cieplnie

Parametry stali:

Naprężenie dopuszczalne dla zginania ... kgo [MPa] = 200

Naprężenie dopuszczalne dla skręcania .. kso [MPa] = 120

Wytrzymałość zmęczeniowa dla

zginania obustronnego ................ Zgo [MPa] = 260

skręcania obustronnego ............... Zso [MPa] = 160

skręcania jednostronnego ............. Zsj [MPa] = 320

Wytrzymałość na rozciąganie ............ Rm [MPa] = 600

Granica plastyczności ................. Re [MPa] = 340

Element 1 - SPRZĘGŁO

----------------------------------------------------------------------

Odległość punktu przyłożenia sił od bazy y [mm] = 50,00

Moc przenoszona przez koło .............. N [kW] = 28,00

Kierunek strumienia mocy ......................... na wał

Element 2 - ŁOŻYSKO

----------------------------------------------------------------------

Odległość punktu przyłożenia sił od bazy y [mm] = 120,00

Element 3 - KOŁO ZĘBATE

----------------------------------------------------------------------

Odległość punktu przyłożenia sił od bazy y [mm] = 240,00

Kąt fazowy .......................... delta [°] = 0,00

Średnica podziałowa koła zębatego ....... d [mm] = 61,00

Moc przenoszona przez koło .............. N [kW] = 28,00

Kierunek strumienia mocy ......................... z wału

Rodzaj zębów ..................................... śrubowe

Nominalny kąt przyporu ............... alfa0 [°] = 20,00

Kąt pochylenia linii zęba ............. beta [°] = 15,00

Kierunek pochylenia linii zęba ................... prawy

Siła promieniowa ........................ Fr [N] = 13081,45

Siła obwodowa ........................... Fo [N] = 5847,34

Siła poosiowa ........................... Fw [N] = -5005,29

Element 4 - ŁOŻYSKO

----------------------------------------------------------------------

Odległość punktu przyłożenia sił od bazy y [mm] = 500,00

DOBÓR ŁOŻYSK

----------------------------------------------------------------------

Typ łożysk ...................................... kulkowe zwykłe

Parametry pracy łożysk

Zakładana trwałość łożysk ........ Lh [godz.] = 0

Ruchomy element ............................... wałek

Smarowanie .................................... olejem

Łożysko A

Oznaczenie ................................. 6409

Wymiary

Średnica wewn. ....................... d [mm] = 45.00

Średnica zewn. ....................... D [mm] = 120.00

Szerokość ............................ B [mm] = 29.00

Promień sfazowania ................... r [mm] = 2.00

Własności

Nośność ruchowa ...................... C [N] = 45000.00

Nośność spoczynkowa .................. Co [N] = 76200.00

Prędkość graniczna (dla smaru) ngr [obr/min] = 5500.00

Prędkość graniczna (dla oleju) ngr [obr/min] = 6700.00

Trwałość łożyska (obl.) ........... Lh [godz] = 26038.69

Łożysko B

Oznaczenie ................................. 6407

Wymiary

Średnica wewn. ....................... d [mm] = 35.00

Średnica zewn. ....................... D [mm] = 100.00

Szerokość ............................ B [mm] = 25.00

Promień sfazowania ................... r [mm] = 1.50

Własności

Nośność ruchowa ...................... C [N] = 30000.00

Nośność spoczynkowa .................. Co [N] = 55000.00

Prędkość graniczna (dla smaru) ngr [obr/min] = 6500.00

Prędkość graniczna (dla oleju) ngr [obr/min] = 8000.00

Trwałość łożyska (obl.) ........... Lh [godz] = 224185.21

ZMĘCZENIOWE OBLICZENIA SPRAWDZAJĄCE WAŁU

-----------------------------------------------------------------

Współrzędna sprawdzanego przekroju ........ y [mm] = 240,00

Parametr chropowatości ................... Ra [um] = 3,20

Podałeś współrzędną przekroju

czopu nr 5 o średnicy ................... d [mm] = 45,00

Rodzaj karbu - rowek wpustowy zakończony ostro

Rzeczywisty wsp. bezp. (TGL) = 2,041

Ogólny wsp. bezp. = 4,429

ZMĘCZENIOWE OBLICZENIA SPRAWDZAJĄCE WAŁU

-----------------------------------------------------------------

Współrzędna sprawdzanego przekroju ........ y [mm] = 487,50

Parametr chropowatości ................... Ra [um] = 3,20

Podałeś współrzędną przekroju

pomiędzy czopem nr 6 o średnicy ......... d [mm] = 45,00

a czopem nr 7 o średnicy ......... d [mm] = 35,00

Rodzaj karbu - osadzenie

Promień przejścia ......................... r [mm] = 3,00

Rzeczywisty wsp. bezp. (TGL) = 34,056

Rzeczywisty wsp. bezp. (PN) = 30,083

Ogólny wsp. bezp. = 43,342

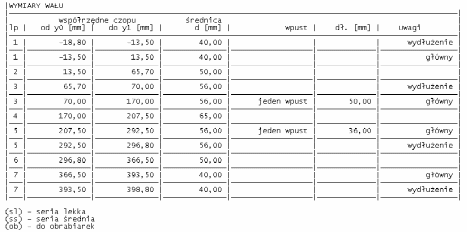

Wał 2

Plik wynikowy programu "Wał"

PARAMETRY WAŁU

----------------------------------------------------------------------

Prędkość obrotowa .................... n [1/min] = 306,000

Kierunek obrotów ................................. lewy

Siły poosiowe przeniesie łożysko ............. y = 0,00

Charakter zmienności obciążenia wału:

obustronne zginanie

obustronne skręcanie

DANE MATERIAŁOWE

----------------------------------------------------------------------

Materiał wału .................................... stal 40

Rodzaj stali ..................................... ulepszona cieplnie

Parametry stali:

Naprężenie dopuszczalne dla zginania ... kgo [MPa] = 200

Naprężenie dopuszczalne dla skręcania .. kso [MPa] = 120

Wytrzymałość zmęczeniowa dla

zginania obustronnego ................ Zgo [MPa] = 260

skręcania obustronnego ............... Zso [MPa] = 160

skręcania jednostronnego ............. Zsj [MPa] = 320

Wytrzymałość na rozciąganie ............ Rm [MPa] = 600

Granica plastyczności ................. Re [MPa] = 340

Element 1 - ŁOŻYSKO

----------------------------------------------------------------------

Odległość punktu przyłożenia sił od bazy y [mm] = 0,00

Element 2 - KOŁO ZĘBATE

----------------------------------------------------------------------

Odległość punktu przyłożenia sił od bazy y [mm] = 120,00

Kąt fazowy .......................... delta [°] = 0,00

Średnica podziałowa koła zębatego ....... d [mm] = 300,00

Moc przenoszona przez koło .............. N [kW] = 28,00

Kierunek strumienia mocy ......................... na wał

Rodzaj zębów ..................................... śrubowe

Nominalny kąt przyporu ............... alfa0 [°] = 20,00

Kąt pochylenia linii zęba ............. beta [°] = 15,00

Kierunek pochylenia linii zęba ................... lewy

Siła promieniowa ........................ Fr [N] = -3989,84

Siła obwodowa ........................... Fo [N] = -1783,44

Siła poosiowa ........................... Fw [N] = -1526,61

Element 3 - KOŁO ZĘBATE

----------------------------------------------------------------------

Odległość punktu przyłożenia sił od bazy y [mm] = 250,00

Kąt fazowy .......................... delta [°] = 0,00

Średnica podziałowa koła zębatego ....... d [mm] = 94,00

Moc przenoszona przez koło .............. N [kW] = 28,00

Kierunek strumienia mocy ......................... z wału

Rodzaj zębów ..................................... śrubowe

Nominalny kąt przyporu ............... alfa0 [°] = 20,00

Kąt pochylenia linii zęba ............. beta [°] = 15,00

Kierunek pochylenia linii zęba ................... prawy

Siła promieniowa ........................ Fr [N] = 12733,54

Siła obwodowa ........................... Fo [N] = 5691,83

Siła poosiowa ........................... Fw [N] = -4872,17

Element 4 - ŁOŻYSKO

----------------------------------------------------------------------

Odległość punktu przyłożenia sił od bazy y [mm] = 380,00

DOBÓR ŁOŻYSK

----------------------------------------------------------------------

Typ łożysk ...................................... kulkowe zwykłe

Parametry pracy łożysk

Zakładana trwałość łożysk ........ Lh [godz.] = 500

Ruchomy element ............................... wałek

Smarowanie .................................... olejem

Łożysko A

Oznaczenie ................................. 6408

Wymiary

Średnica wewn. ....................... d [mm] = 40.00

Średnica zewn. ....................... D [mm] = 110.00

Szerokość ............................ B [mm] = 27.00

Promień sfazowania ................... r [mm] = 2.00

Własności

Nośność ruchowa ...................... C [N] = 35000.00

Nośność spoczynkowa .................. Co [N] = 63000.00

Prędkość graniczna (dla smaru) ngr [obr/min] = 6200.00

Prędkość graniczna (dla oleju) ngr [obr/min] = 7500.00

Trwałość łożyska (obl.) ........... Lh [godz] = 10718.71

Łożysko B

Oznaczenie ................................. 6408

Wymiary

Średnica wewn. ....................... d [mm] = 40.00

Średnica zewn. ....................... D [mm] = 110.00

Szerokość ............................ B [mm] = 27.00

Promień sfazowania ................... r [mm] = 2.00

Własności

Nośność ruchowa ...................... C [N] = 35000.00

Nośność spoczynkowa .................. Co [N] = 63000.00

Prędkość graniczna (dla smaru) ngr [obr/min] = 6200.00

Prędkość graniczna (dla oleju) ngr [obr/min] = 7500.00

Trwałość łożyska (obl.) ........... Lh [godz] = 8728.93

ZMĘCZENIOWE OBLICZENIA SPRAWDZAJĄCE WAŁU

-----------------------------------------------------------------

Współrzędna sprawdzanego przekroju ........ y [mm] = 120,00

Parametr chropowatości ................... Ra [um] = 3,20

Podałeś współrzędną przekroju

czopu nr 3 o średnicy ................... d [mm] = 56,00

Rodzaj karbu - rowek wpustowy zakończony ostro

Rzeczywisty wsp. bezp. (TGL) = 4,585

Ogólny wsp. bezp. = 8,883

ZMĘCZENIOWE OBLICZENIA SPRAWDZAJĄCE WAŁU

-----------------------------------------------------------------

Współrzędna sprawdzanego przekroju ........ y [mm] = 250,00

Parametr chropowatości ................... Ra [um] = 3,20

Podałeś współrzędną przekroju

czopu nr 5 o średnicy ................... d [mm] = 56,00

Rodzaj karbu - rowek wpustowy zakończony ostro

Rzeczywisty wsp. bezp. (TGL) = 1,335

Ogólny wsp. bezp. = 2,973

ZMĘCZENIOWE OBLICZENIA SPRAWDZAJĄCE WAŁU

-----------------------------------------------------------------

Współrzędna sprawdzanego przekroju ........ y [mm] = 170,00

Parametr chropowatości ................... Ra [um] = 3,20

Podałeś współrzędną przekroju

pomiędzy czopem nr 3 o średnicy ......... d [mm] = 56,00

a czopem nr 4 o średnicy ......... d [mm] = 65,00

Rodzaj karbu - osadzenie

Promień przejścia ......................... r [mm] = 2,00

Rzeczywisty wsp. bezp. (TGL) = 3,678

Rzeczywisty wsp. bezp. (PN) = 2,557

Ogólny wsp. bezp. = 4,336

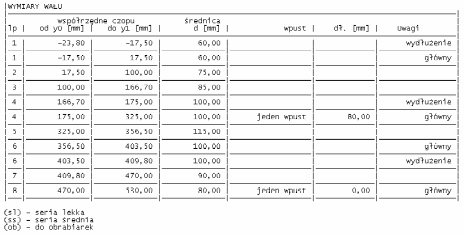

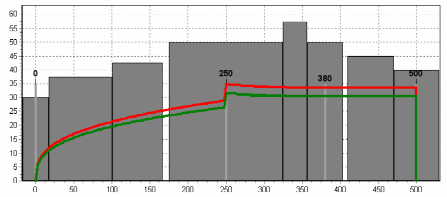

3 Wał

Plik wynikowy programu "Wał"

PARAMETRY WAŁU

----------------------------------------------------------------------

Prędkość obrotowa .................... n [1/min] = 37,000

Kierunek obrotów ................................. prawy

Siły poosiowe przeniesie łożysko ............. y = 0,00

Charakter zmienności obciążenia wału:

obustronne zginanie

obustronne skręcanie

DANE MATERIAŁOWE

----------------------------------------------------------------------

Materiał wału .................................... stal 40

Rodzaj stali ..................................... ulepszona cieplnie

Parametry stali:

Naprężenie dopuszczalne dla zginania ... kgo [MPa] = 200

Naprężenie dopuszczalne dla skręcania .. kso [MPa] = 120

Wytrzymałość zmęczeniowa dla

zginania obustronnego ................ Zgo [MPa] = 260

skręcania obustronnego ............... Zso [MPa] = 160

skręcania jednostronnego ............. Zsj [MPa] = 320

Wytrzymałość na rozciąganie ............ Rm [MPa] = 600

Granica plastyczności ................. Re [MPa] = 340

Element 1 - ŁOŻYSKO

----------------------------------------------------------------------

Odległość punktu przyłożenia sił od bazy y [mm] = 0,00

Element 2 - KOŁO ZĘBATE

----------------------------------------------------------------------

Odległość punktu przyłożenia sił od bazy y [mm] = 250,00

Kąt fazowy .......................... delta [°] = 0,00

Średnica podziałowa koła zębatego ....... d [mm] = 406,00

Moc przenoszona przez koło .............. N [kW] = 28,00

Kierunek strumienia mocy ......................... na wał

Rodzaj zębów ..................................... śrubowe

Nominalny kąt przyporu ............... alfa0 [°] = 20,00

Kąt pochylenia linii zęba ............. beta [°] = 15,00

Kierunek pochylenia linii zęba ................... lewy

Siła promieniowa ........................ Fr [N] = -2948,16

Siła obwodowa ........................... Fo [N] = -1317,81

Siła poosiowa ........................... Fw [N] = -1128,04

Element 3 - ŁOŻYSKO

----------------------------------------------------------------------

Odległość punktu przyłożenia sił od bazy y [mm] = 380,00

Element 4 - SPRZĘGŁO

----------------------------------------------------------------------

Odległość punktu przyłożenia sił od bazy y [mm] = 500,00

Moc przenoszona przez koło .............. N [kW] = 28,00

Kierunek strumienia mocy ......................... z wału

DOBÓR ŁOŻYSK

----------------------------------------------------------------------

Typ łożysk ...................................... kulkowe zwykłe

Parametry pracy łożysk

Zakładana trwałość łożysk ........ Lh [godz.] = 500

Ruchomy element ............................... wałek

Smarowanie .................................... olejem

Łożysko A

Oznaczenie ................................. 6412

Wymiary

Średnica wewn. ....................... d [mm] = 60.00

Średnica zewn. ....................... D [mm] = 150.00

Szerokość ............................ B [mm] = 35.00

Promień sfazowania ................... r [mm] = 2.10

Własności

Nośność ruchowa ...................... C [N] = 69500.00

Nośność spoczynkowa .................. Co [N] = 109000.00

Prędkość graniczna (dla smaru) ngr [obr/min] = 4500.00

Prędkość graniczna (dla oleju) ngr [obr/min] = 5000.00

Trwałość łożyska (obl.) ........... Lh [godz] = 47792.71

Łożysko B

Oznaczenie ................................. 6320

Wymiary

Średnica wewn. ....................... d [mm] = 100.00

Średnica zewn. ....................... D [mm] = 215.00

Szerokość ............................ B [mm] = 47.00

Promień sfazowania ................... r [mm] = 3.00

Własności

Nośność ruchowa ...................... C [N] = 130000.00

Nośność spoczynkowa .................. Co [N] = 174000.00

Prędkość graniczna (dla smaru) ngr [obr/min] = 3000.00

Prędkość graniczna (dla oleju) ngr [obr/min] = 3600.00

Trwałość łożyska (obl.) ........... Lh [godz] = 177846.35

ZMĘCZENIOWE OBLICZENIA SPRAWDZAJĄCE WAŁU

-----------------------------------------------------------------

Współrzędna sprawdzanego przekroju ........ y [mm] = 250,00

Parametr chropowatości ................... Ra [um] = 3,20

Podałeś współrzędną przekroju

czopu nr 4 o średnicy ................... d [mm] = 100,00

Rodzaj karbu - rowek wpustowy zakończony ostro

Rzeczywisty wsp. bezp. (TGL) = 2,804

Ogólny wsp. bezp. = 5,854

ZMĘCZENIOWE OBLICZENIA SPRAWDZAJĄCE WAŁU

-----------------------------------------------------------------

Współrzędna sprawdzanego przekroju ........ y [mm] = 325,00

Parametr chropowatości ................... Ra [um] = 3,20

Podałeś współrzędną przekroju

pomiędzy czopem nr 4 o średnicy ......... d [mm] = 100,00

a czopem nr 5 o średnicy ......... d [mm] = 115,00

Rodzaj karbu - osadzenie

Promień przejścia ......................... r [mm] = 5,00

Rzeczywisty wsp. bezp. (TGL) = 4,420

Rzeczywisty wsp. bezp. (PN) = 2,932

Ogólny wsp. bezp. = 4,244
