Politechnika Częstochowska
Laboratorium Energoelektroniki
Temat: Charakterystyki termiczne tyrystora.
poniedziałek godz.12-14
Skład grupy:
Olejnik Paweł
Osiecki Robert
Jasztal Mariusz
Pabian Marcin
Meryk Włodzimierz
1. Cel ćwiczenia
Zbadanie wplywu temperatury na poprawną pracę tyrystora. Wyznaczenie charakterystyk UF=f (T) oraz IGTmin=f (T).
2. Schemat układu pomiarowego
opornik wzorcowy
12R/6,2 A 100R/0,1 A 100R/2,2 A
T 00-40-12
(-)
(+)
0-3 A 0-300mA
zasilacz zasilacz
0-10 A 0-1,8 A
20 V V 531 50 V
0-3 V
+ -- + --
X Y
rejestrator XY
3. Tabele :
T [°C] |
28 |
40 |
60 |
80 |
100 |
U [v] |
1,2 |
0,8 |
0,76 |
0,64 |
0,54 |
I [mA] |
24 |
20 |
16 |
13 |
10 |

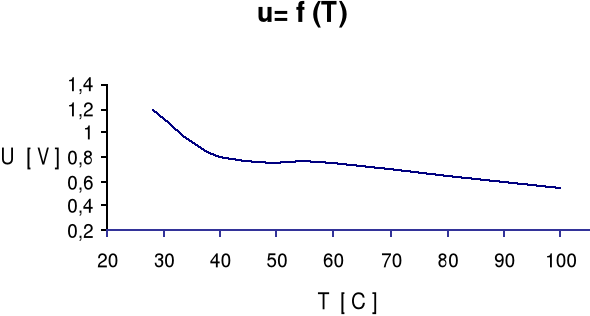

Wykresy zalezności UF= f (T) oraz IGT= f (T)
Wnioski:
Na podstawie przeprowadzonych pomiarów można stwierdzić, że im większa temperatura złącza tyrystora, tym mniejsza wartość natężenia prądu bramki IGTmin może spowodować jego załączenie. Dzieje się tak ponieważ wiadomo, iż zwiększająca się temperatura przewodnika (złącze tyrystora) powoduje jednocześnie wzrost jego rezystancji, a co za tym idzie mniejszy prąd wystarczy do wyzwolenia tyrystora. Należy więc przypuszczać, że w stanie awaryjnym, wywołanym bardzo wysokimi temperaturami istnieje groźba samoczynnego załączenia się tyrystora.
Podczas pomiarów można zaobserwować brak wzrostu wartości prądu tyrystora po jego załączeniu, mimo dalszego zwiększania prądu bramki IGT .
Do załączenia tyrystora potrzebny jest tylko krótkotrwały impuls prądu bramki (prąd sterujący).
Ze wzrostem temperatury złącza tyrystora wzrasta również napięcie anoda-katoda (napięcie przewodzenia UF).
