trójfazówka, Elektrotechnika-materiały do szkoły, Energoelektronika


1. Cel ćwiczenia.

Analiza obwodów trójfazowych połączonych w trójkąt i gwiazdę.

2. Wiadomości wstępne.

Układem trójfazowym nazywamy zbiór obwodów elektrycznych, w których działają napięcia źródłowe sinusoidalnie zmienne jednakowej częstotliwości, przesunięte względem siebie w fazie i wytwarzane w jednym źródle energii, zwanym prądnicą lub generatorem trójfazowym.

Układy trójfazowe dzielą się na:

Obwód 3-fazowy symetryczny jest to układ złożony z prądnicy 3-fazowej wytwarzającej trzy napięcia źródłowe symetryczne linii zasilającej o jednakowych impedancjach oraz trzech odbiorników energii o jednakowych impedancjach zespolonych

Obwód 3-fazowy nazywamy zrównoważonym jeżeli moc chwilowa pobrana przez wszystkie fazy odbiornika jest wielkością stałą niezależną od czasu. (Układ symetryczny jest zrównoważony).

W układzie trójfazowym symetrycznym przy połączeniu odbiornika w gwiazdę:

0x01 graphic

W układzie trójfazowym symetrycznym przy połączeniu odbiornika w trójkąt:

0x01 graphic

3. Układy pomiarowe.

0x08 graphic

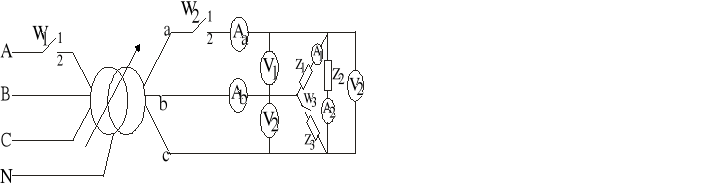

a) przy połączeniu w trójkąt,

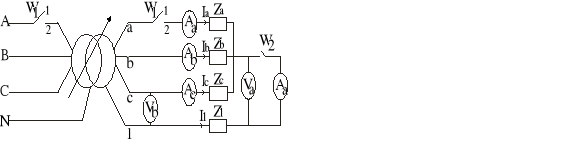

b) przy połączeniu w gwiazdę,

0x08 graphic

4. Tabele wyników.

  1. Połączenie w gwiazdę,

Lp

Układ połączeń

Przewód zerowy

Z pomiarów

Z obliczeń

Uf

Uo

Io

Ia

Ib

Ic

Un

Ia

Ib

Ic

Sa

Sb

S

1.

Symetryczny

jest

60

0

0

2,1

2,1

2,05

0

2,07

2,07

2,07

71,9

71,9

215,18

brak

60

0

0

2,12

2,13

2,1

0

2,07

2,07

2,07

71,9

71,9

215,18

2.

Przerwa
w fazie

jest

59,5

0

0

0

1,9

1,85

0

0

1,81

1,81

0

62,69

125,38

brak

59,5

28

0

0

1,9

1,83

17,23

0

1,81

1,81

0

62,69

125,38

3.

Zwarcie faz

brak

25,7

28,8

0

3,45

2

1,95

17,23

3,88

2,07

2,07

71,9

71,9

215,18

4.

Niesymetryczny Za≠Zo≠Zc Zn=0

jest

59

0

1

0,15

2,1

2

0

0,5

2

2

17

70

157

brak

60

13,5

0

1,2

1,99

1,95

8,6

1,2

2

2

35,5

70

175,5

5.

Za≠Zo=Zc Zn≠0

jest

59,4

0

0

1,15

2

1,95

0

1,5

2

2

52,5

70

192,5

  1. połączenie w trójkąt,

Lp

Układ połączeń

Z pomiarów

Z obliczeń

Ul

Ja

Jb

Jc

I1

I2

I3

Ja

Jb

Jc

I1

I2

I3

S1

S2

S3

S

V

A

A

A

A

A

A

A

A

A

A

A

A

VA

VA

VA

VA

1

Symetryczny

61

3,7

3,7

3,6

2

2,1

2,1

4,4

4,4

4,4

2,5

2,5

2,5

268

268

268

805

Niesymetryczny

2a

Przerwany przewód

62

0

3,6

3,6

2,1

1,5

1,4

0

3,8

3,8

1,3

2,57

1,28

0

238

238

477

2b

Przerwa w fazie

64

2,2

2,2

3,7

2,2

0

2,1

2,7

4,5

2,6

2,7

2,65

0

170

291

169

631

2c

Odbiornik niesymetryczny

62

2,1

1,1

2,1

2,8

2,9

3,7

6,3

4,4

4,5

2,6

2,55

5,1

423

276

278

976

5.Obliczenia.

Dla gwiazdy.

-układ połączeń - symetryczny; jest przewód zerowy.

{ Ea=Ua Eb=Ub Ec=Uc }-zakładamy, że mamy do czynienia z układem idealnym

(o znikomo małych impedancjach źródeł napięcia linii)

Dane jest napięcie :

Ef=Uf Uf=Ul:0x01 graphic
=34,64V

Zakładamy, że kąt fazowy :

ψ = 0

Ea=EfV

Eb=Ef(-0,5 - j0,86)V

Ec=Ef (-0,5 + j0,86)V

Ea=34,64V

Eb=(-17,32 - j30 )V

Ec=(-17,32 - j30 )V

Ya = Yb = Yc = Y Yo=∞

Obliczenia admitancji dokonano na podstawie charakterystyki U=f(I) odbiorników w postaci żarówek przyjmując są to odbiorniki pobierające tylko moc czynną.

Y=0x01 graphic
Y=0x01 graphic
= 0,06 S

Uo =0x01 graphic

Uo=0x01 graphic
Ea + Eb + Ec + 0⇒ Uo=0

Ja=Ya*Ua

Jb=Yb*Ub

Jc=Yc*Uc

Ua=Ea-Uo

Ub=Eb-Uo

Uc=Ec-Uo

Ja=0,06*34,64=2,07 A

Jb=0,06*(-17,3-j30)=(-1,03-j1,79) A

Jc=0,06*(-17,3+j30)=(-1,03+j1,79) A

Ja =2,07 A

Jb =2,07 A

Jc =2,07 A

Jo=Ja+Jb+Jc=2,07-1,03-j1,79-1,03+j1,79=0

Sa=Ja*Ua Sa=2,07*34,64=71,98VA

Sb=Jb*Ub Sb=2,07*34,64=71,98VA

Sc=Jc*Uc Sc=2,07*34,64=71,98VA

Sa=Sb=Sc=S

Scał=3S=215,19 VA

Dla trójkąta

0x01 graphic

0x01 graphic

0x01 graphic

Ja=0

Jb=-1,29-j2,23-0,64-j1,11=-1,93-j3,34

Jc=0,64+j1,11+1,29+j2,23=1,93+j3,34

Ja =0

Jb =3,85 A

Jc =3,85 A

S1=0

S2=Ubc*Jb=238,7 VA

S3=Uca*Jc=238,7 VA

Scał=477,4 VA

6. Wnioski

Część energii doprowadzonej do obwodu zostaje nieodwracalnie przekształcona w ciepło wskutek występowania rezystancji R w poszczególnych jego elementach. Zjawiska w obwodach prądu zmiennego są nierozerwalnie związane ze zmianami pola elektrycznego i magnetycznego. Przy zmiennych napięciach i prądach, pola elektryczne i magnetyczne również są zmienne. Energia pola elektrycznego przekształca się w energię pola magnetycznego i na odwrót. Błędy pomiarów wynikają z niedokładności przyrządów oraz z niedokładności odczytu.

0x01 graphic

0x01 graphic
