1.Cel ćwiczenia.

Celem ćwiczenia jest zbadanie własności szeregowego i równoległego obwodu rezonanso-wego złożonego z elementów rzeczywistych R, L, C.

2.Wiadomości wstępne.

Rezonansem nazywamy taki stan dwójnika, w którym reaktancja X lub susceptancja
B dwójnika równa się zeru. Ponieważ kąt przesunięcia fazowego między prądem a napięciem tgϕ = X/R, więc tgϕ = 0 dla X=0.Oznacza to, że w stanie rezonansu napięcie dwójnika jest
w fazie z prądem. Podczas rezonansu moc bierna dwójnika Q = UIsinϕ =0, a moc czynna
P = UIcosϕ =UI, gdyż ϕ = 0, a więc cała moc pobierana przez dwójnik przekształca się wówczas w ciepło na jego rezystancji.

Częstotliwość rezonansowa-częstotliwość przy, której zachodzi rezonans.

fo= --> 0x01 graphic
[Author:AI]

Dobroć cewki Q przy danej częstotliwości jest to stosunek jej reaktancji przy tej częstotliwości do jej rezystancji.

Q=0x01 graphic

Dobroć można wyznaczyć doświadczalnie jako stosunek napięcia UL lub UC do napięcia zasilającego przy częstotliwości rezonansowej, albo z charakterystyki częstotliwościowej prądu.

Impedancja falowa.

0x01 graphic
ρ=0x01 graphic

Pulsacja rezonansowa.

0x01 graphic

Rezonans szeregowy (napięć).

Warunkiem wystąpienia rezonansu napięć jest, aby reaktancja indukcyjna XL była równa reaktancji pojemnościowej XC.

XL=XC

Impedancja obwodu.

0x01 graphic

W stanie rezonansu napięć:

a suma geometryczna tych napięć jest równa zeru.

Rezonans równoległy (prądów).

Warunkiem wystąpienia rezonansu prądów jest, aby susceptancja indukcyjna BL była równa susceptancji pojemnościowej BC.

BL=BC

Admitancja obwodu.

0x01 graphic

W stanie rezonansu prądów:

Obliczanie częstotliwości rezonansowej.

0x01 graphic

0x01 graphic

3.Schematy pomiarowe

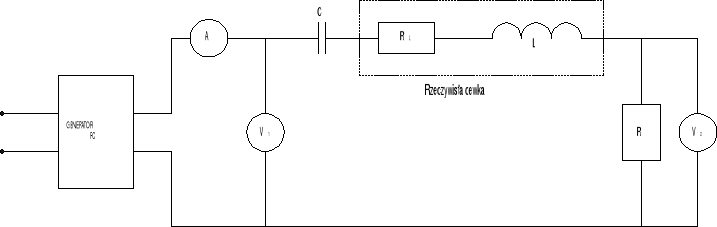

a) układ szeregowy R,L,C.

0x08 graphic

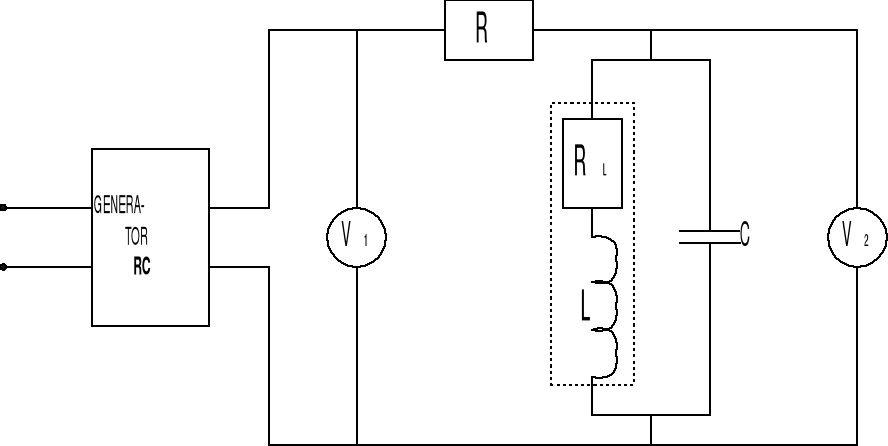

b) układ równoległy R,L,C.

0x08 graphic

4.Tabele pomiarowe.

a) układ szeregowy R,L,C.

-rezystor R=1000Ω

f

U

I

[Hz]

[V]

[mA]

200

0,362

0,362

300

0,556

0,556

400

0,757

0,757

500

0,958

0,958

520

0,002

0,002

540

1,042

1,042

560

1,074

1,074

580

1,106

1,106

600

1,129

1,129

620

1,147

1,147

640

1,167

1,167

660

1,185

1,185

680

1,195

1,195

700

1,199

1,199

800

1,169

1,169

900

1,098

1,098

1000

1,011

1,011

1200

0,831

0,831

1400

0,699

0,699

1600

0,602

0,602

1800

0,528

0,528

2000

0,47

0,47

-kondensator C=150 nF

f

U

I

[Hz]

[V]

[mA]

200

2,12

0,04

300

2,231

0,063

400

2,353

0,088

500

2,427

0,143

520

2,43

0,119

540

2,426

0,123

560

2,415

0,127

580

2,398

0,131

600

2,377

0,134

620

2,358

0,137

640

2,321

0,139

660

2,281

0,141

680

2,233

0,143

700

2,187

0,144

800

1,894

0,142

900

1,597

0,135

1000

1,332

0,125

1200

0,904

0,102

1400

0,644

0,084

1600

0,484

0,072

1800

0,377

0,064

2000

0,3

0,056

-cewka L=0,44 H

f

U

I

[Hz]

[V]

[mA]

200

0,269

0,486

300

0,513

0,618

400

0,873

0,789

500

1,287

0,931

520

1,415

0,984

540

1,502

1,01

560

1,606

1,037

580

1,699

1,06

600

1,776

1,071

620

1,827

1,066

640

1,909

1,079

660

1,986

1,088

680

2,042

1,086

700

2,107

1,089

800

2,31

1,045

900

2,393

0,962

1000

2,404

0,87

1200

2,345

0,707

1400

2,273

0,587

1600

2,216

0,501

1800

2,172

0,436

2000

2,14

0,387

-układ równoległy

f

U

[Hz]

[V]

200

0.950

300

1.154

400

1.341

500

1.487

520

1.514

540

1.543

560

1.565

580

1.588

600

1.606

620

1.624

640

1.637

660

1.653

680

1.665

700

1.676

800

1.714

900

1.720

1000

1.705

1200

1.618

1400

1.496

1600

1.376

1800

1.247

2000

1.152

Wnioski.

Ćwiczenie miało na celu zbadanie własności szeregowego i równoległego obwodu rezonansowego złożonego z elementów rzeczywistych RLC. Na charakterystykach częstotliwościowych można zauważyć , że zarówno w układzie szeregowym jak
i równoległym , przy częstotliwościach rezonansowych napięcia na rzeczywistych elementach RLC są maksymalne. Dzieje się to dlatego , ponieważ jest wynikiem odpowiedniego doboru częstotliwości do pozostałych parametrów obwodu , a co za tym idzie napięcia (lub prądy) na cewce i kondensatorze uzyskują te same wartości, lecz przesunięte w fazie o kąt
π.

Układ szeregowy.

Żeby w obwodzie zaistniało zjawisko rezonansu należy doprowadzić reaktancję obwodu do zera. Aby warunek ten zrealizować należy zmienić w odpowiednich granicach jeden z trzech parametrów: indukcyjność, pojemność, częstotliwość, indukcyjności
i pojemności albo wszystkie trzy parametry jednocześnie. Najczęściej wykorzystywanym parametrem jest częstotliwość, którą w tym układzie regulujemy w szerokich granicach od 200-2000 Hz. Na tej podstawie można wykreślić charakterystyki częstotliwościowe napięcia
i prądu. Podsumowując można stwierdzić, że maksymalne napięcia na cewce i kondensatorze występują w przybliżeniu częstotliwości rezonansowej. Są to napięcia o znacznych wartościach, noszące nazwę przepięć rezonansowych.

Układ równoległy.

W układzie równoległym warunkiem wystąpienia rezonansu jest spełnienie warunku zerowej susceptancji obwodu. Warunek ten można spełnić regulując odpowiednio jeden z trzech parametrów: indukcyjność, pojemność, częstotliwość, lub też ich kombinacje. W obwodzie częstotliwość jest regulowana w granicach od 200-2000 Hz. Dla tych częstotliwości można wyznaczyć charakterystyki częstotliwościowe napięcia i prądu. Na ich podstawie można stwierdzić, że prąd w czasie rezonansu osiąga bardzo małą wartość. Jest to związane ze zjawiskiem nie przepuszczania prądów przez elementy indukcyjne i pojemnościowe, które
w tym wypadku stanowią elementy o nieskończonej impedancji. Prąd jest przewodzony tylko przez element rezystancyjny.

0x01 graphic

0x01 graphic
