BADANIE CHARAKTERYSTYK TERMICZNYCH TYRYSTORA

Cel ćwiczenia :

Celem ćwiczenia jest zbadanie zależności prądu załączenia tyrystora od temperatury.

0x08 graphic
Schemat układu pomiarowego :

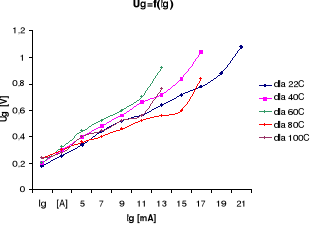

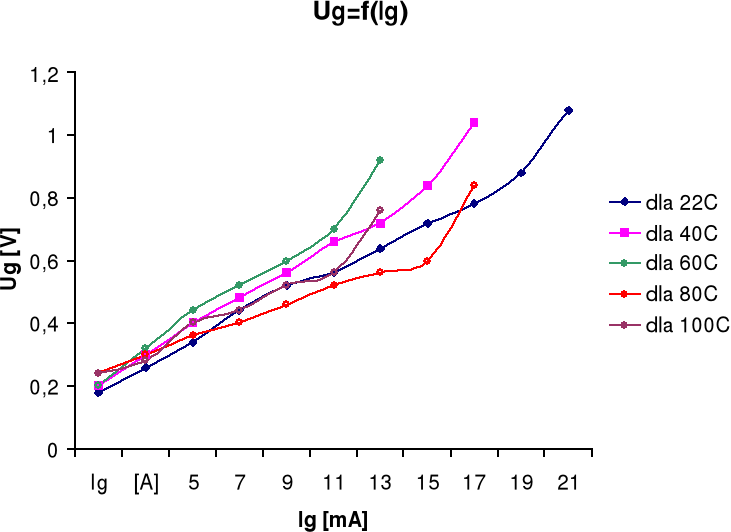

Wykres napięcia bramkowego w funkcji prądu bramkowego :

0x08 graphic

0x08 graphic

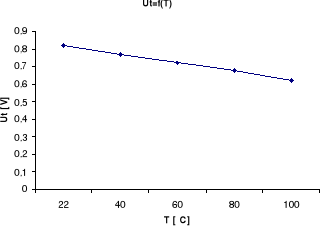

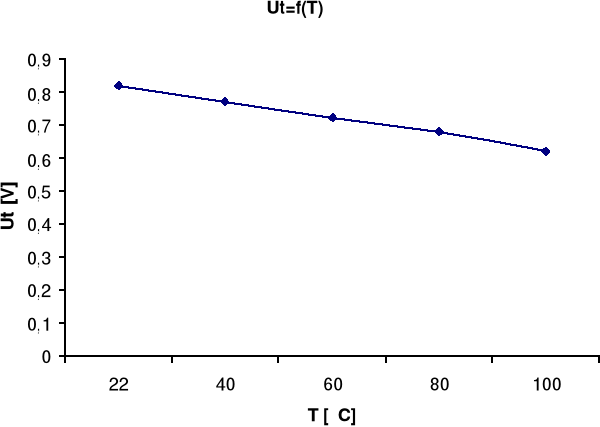

Wykres zależności napięcia przewodzenia tyrystora od temperatury :

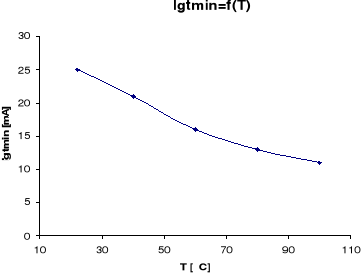

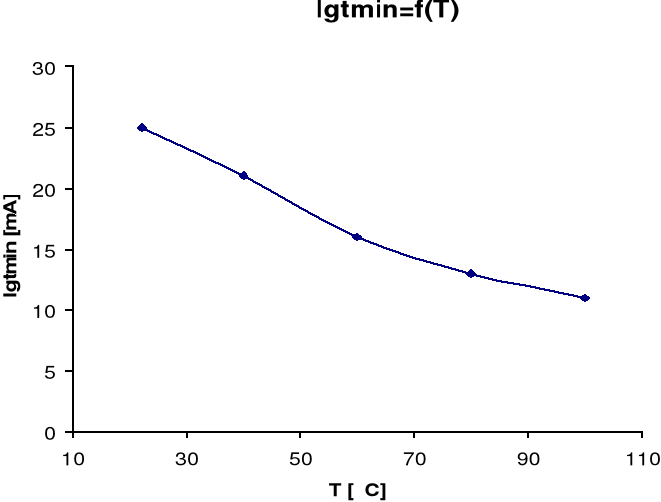

Wykres zależności prądu bramki, przy którym następuje załączenie tyrystora od temperatury :

0x08 graphic

Wnioski :

Tyrystor jest elementem półprzewodnikowym o strukturze czterowarstwowej. Sygnały zewnętrzne doprowadzane są do trzech elektrod : anody, katody i bramki. Bramka jest elektrodą sterującą tyrystora. Doprowadzenie do niej niewielkiego impulsu prądowego o amplitudzie od kilku do kilkudziesięciu miliamperów przy anodzie o potencjale dodatnim wobec katody powoduje przejście elementu w stan przewodzenia.

Warunkiem przełączenia w trwały stan przewodzenia jest osiągnięcie przez prąd główny tyrystora wartości większej od prądu IH nazywanego prądem podtrzymania przewodzenia. W tym stanie bramka traci sterowność i wyłączenie elementu może nastąpić tylko po zmniejszeniu prądu anodowego do wartości mniejszej od IH i spolaryzowaniu anody względem katody napięciem równym lub mniejszym od zera.

W wynikach ćwiczenia uwidoczniona została zależność między prądem bramki a wartością napięcia podawanego na bramkę tyrystora. Jak widać wzrostowi napięcia towarzyszy przyrost prądu.

Wraz ze wzrostem temperatury pracy prąd przełączania bramki był coraz mniejszy, tzn. tyrystor szybciej przechodził w stan przewodzenia, a co za tym idzie malało także napięcie przewodzenia tyrystora.
