OLEWANIE, metalurgia i odlewnictwo


Bartłomiej Kamiński , ZP 3

Laboratorium - Odlewnictwo

Sprawozdanie z ćwiczenia nr 2.

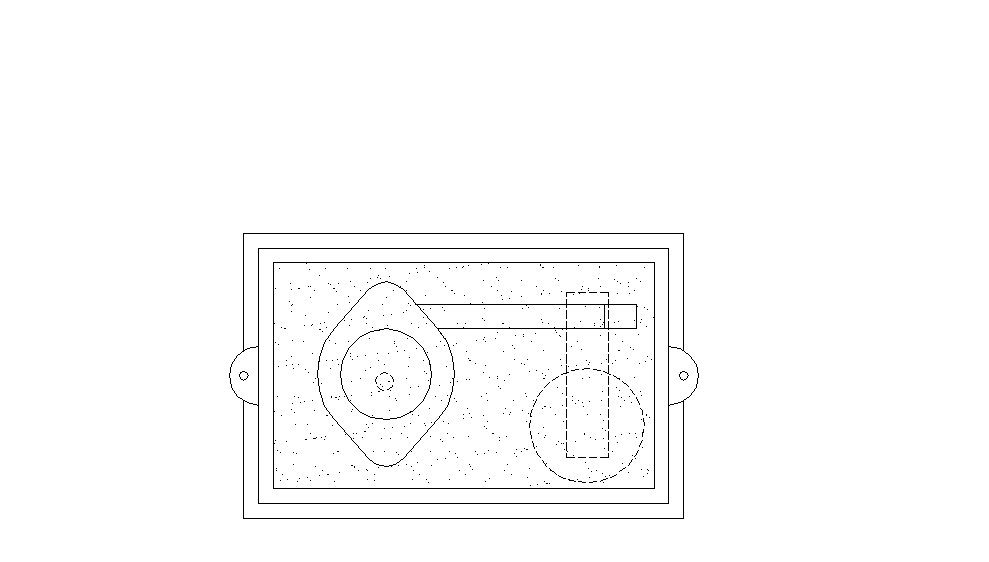

I. Widok dolnej połówki formy:

0x01 graphic

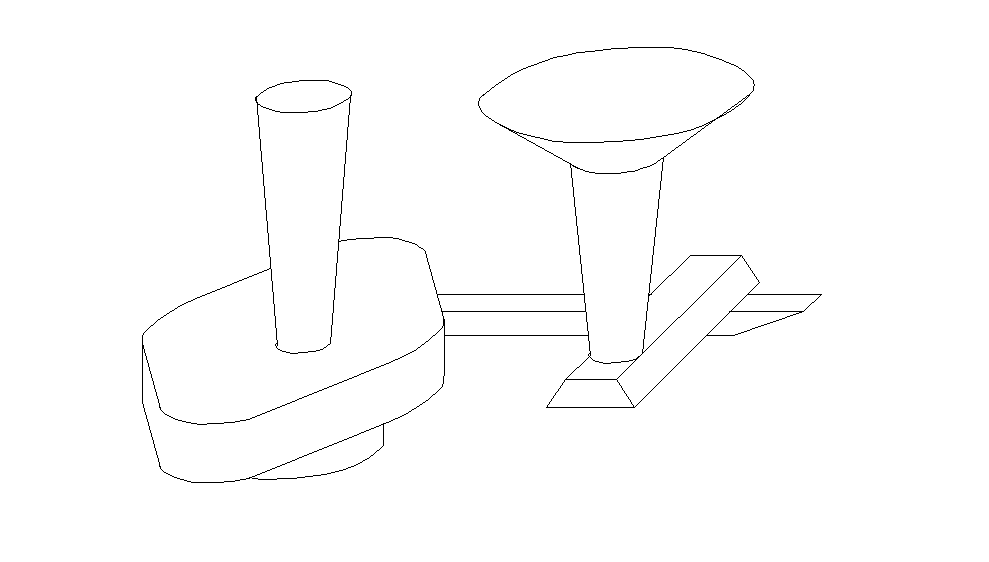

II. Widok odlewu:

0x01 graphic

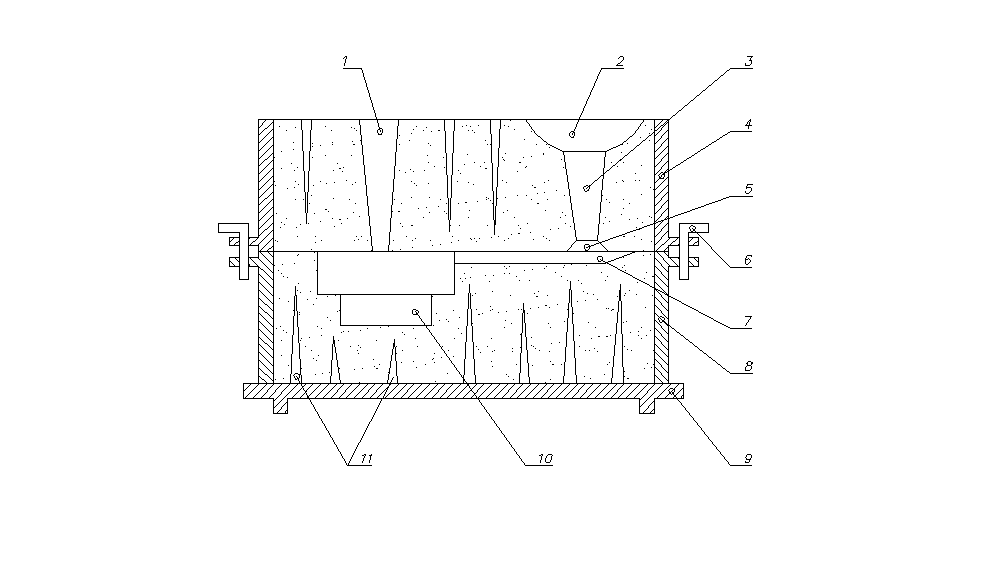

III. Przekrój formy:

0x01 graphic


  1. Przelew

  2. Zbiornik wlewowy

  3. Wlew główny

  4. Skrzynka formierska górna

  5. Belka żużlowa

  6. Sworzeń

  7. Wlew doprowadzający

  8. Skrzynka formierska dolna

  9. Płyta podmodelowa

  10. Model

  11. Kanały odpowietrzające


IV. Przebieg ćwiczenia:

  1. Ustawienie skrzynki formierskiej tak, aby swoim obrzeżem była zwrócona ku płycie formierskiej

  2. Umieszczenie dolnej modelu na płycie formierskiej

  3. Posypanie modelu pudrem formierskim (zapobiegającym przywarciu modelu do masy formierskiej)

  4. Nanoszenie warstwy masy przymodelowej (przy pomocy sita)

  5. Wypełnienie skrzynki formierskiej masą wypełniającą i ubijanie za pomocą ubijaka

  6. Zebranie nadmiaru masy formierskiej

  7. Obrócenie gotowej połówki formy „do góry nogami”

  8. Ustawienie górnej skrzynki formierskiej i modelu układu wlewowego i przelewowego

  9. Wykonanie kroków 3 - 6

  10. Wykonanie zbiornika wlewowego

  11. Otwarcie formy i wyjęcie modeli

  12. Wydrążenie wlewy doprowadzającego, udrożnienie i oczyszczenie kanałów wlewowych

  13. Zamknięcie formy

  14. Wlanie ciekłego metalu i pozostawienie do zastygnięcia

Wybicie odlewy z formy i wsypanie masy formierskiej do mieszalnika.

V. Wnioski własne:

3
