Polaczenia rozlaczne - projekt 6, Uczelnia, PKM, Sprawka i Projekty


Dane

Obliczenia

Wyniki

Re = 280 MPa

Xe = 2

P = 8000 N

Wykonać obliczenia konstrukcyjne a także rysunek złożeniowy i rysunki wykonawcze dla przedstawionego na szkicu zespołu połączeń: śrubowych i sworzniowego.

1. Obliczam średnicę rdzenia śruby z warunku na rozciąganie. Siłę obciążającą zwiększam o 30 % ze względu na skręcanie.

Jako materiał śruby przyjmuję stal 25.

0x01 graphic

Obliczam siłę Q uwzględniającą skręcanie

0x01 graphic

Obliczam średnicę rdzenia śruby ze wzoru 0x01 graphic

0x01 graphic

Przyjmuję śrubę M12 wg PN - 83 / M - 02113 dla której:

dr = 9.698 mm

ds = 10.683 mm

hz = 1.75 mm

kr = 140 MPa

Q = 10400 N

Śruba M12

,

2. Sprawdzam przyjętą śrubę dla naprężeń zastępczych σz

a) Obliczam naprężenie skręcające

Obliczam moment skręcający Ms

0x01 graphic

0x01 graphic

b) Obliczam wskaźnik wytrzymałości na skręcanie Ws

0x01 graphic

c) Obliczam naprężenie skręcające 

0x01 graphic

d) Obliczam naprężenie rozciągające σ

0x01 graphic

c) obliczam naprężenie zastępcze σz

0x01 graphic

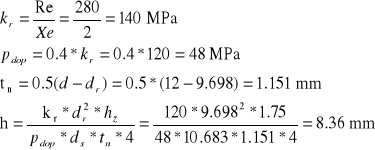

3. Obliczam minimalną wysokość nakrętki h

Jako materiał przyjmuję stal St3S

0x01 graphic

Ze względu na spawanie przyjmuję h = 10 * a = 30 mm

4. Obliczam spoiny pachwinowe

Przyjmuję a=3 mm oraz długość spoiny l = 10*a = 30 mm. Długość spoiny jest równa długości nakrętki h

a) ze względu na ścinanie od siły rozciągającej P

0x01 graphic

Rys. Połączenie nakrętek z ramionami

b) ze względu na ścinanie od siły Q

0x01 graphic

c) naprężenie zastępcze 0x01 graphic

0x01 graphic

Rys. Schemat naprężeń

5. Na ramiona nakrętki przyjmuję kształtowniki 18 x 8 (s * g) i sprawdzam je na rozciąganie i zginanie.

Jako materiał przyjmuję St4S

a) obliczam naprężenie rozciągające

0x01 graphic

b) obliczam naprężenia zginające

0x01 graphic

0x01 graphic

c) obliczam naprężenie zastępcze σz

0x01 graphic

6. Obliczam sworzeń na ścinanie

Jako materiał dobieram stal St6

0x01 graphic

n=2 - sworzeń dwucięty

0x01 graphic

0x01 graphic

Przyjmuję wymiary sworznia wg PN - 63 / M. - 83005

Przyjmuję zawleczkę 2.5 x 16 wg PN - 76 / M. - 82006

Rys. Wymiary sworznia

D = 14 mm

d = 8 mm

do = 2.5 mm

fo = 4 mm

K = 5 mm

L =

Rys. Wymiary podkładki

Do = 8.5 mm

D = 14 mm

g = 3 mm

7. Obliczam widełki

Jako materiał przyjmuję stal 25

kt = 90 MPa

kd = 2.5 * kt = 225 MPa

kr = 125 MPa

Rys. Widełki

a) z warunku na naciski powierzchniowe

0x01 graphic

Przyjmuję b = 5

b) z warunku na rozciąganie

0x01 graphic

Przyjmuję D = 22 mm.

8. Obliczam ucho

Przyjmuję jako materiał stal St3

kr = 120 MPa

kd = 187.5 MPa

Rys. Ucho

a) z warunku na naciski powierzchniowe

0x01 graphic

Przyjmuję g = 10.

b) z warunku na rozerwanie w przekroju A - A

0x01 graphic

Przyjmuję D = 22 mm.

9. Dobór śrub

Przyjmuję pasowanie luźne śrub. Śruby obciążone są momentem skręcającym i siłą poprzeczną

Rys. Układ sił

0x01 graphic

  1. obliczam napięcie wstępne Qw

Przyjmuję l = 120 mm

Przyjmuję liczbę śrub n = 8

Liczba powierzchni styku m. = 2

Współczynnik tarcia dla stali  = 0.15

0x01 graphic

Rys. Powierzchnia styku kątownika z uchem

0x01 graphic

0x01 graphic

b) obliczam średnicę jednej śruby z warunku na rozciąganie

Przyjmuję materiał śruby 25

0x01 graphic

0x01 graphic

Przyjmuję śrubę M12

Nakrętkę dobieram wg PN - 71 / M - 02048

Rys. Wymiary nakrętki

S = 19 mm

W = 8 mm

Podkładkę dobieram wg PN - 78 / M - 82006

Rys. Wymiary podkładki

do = 13 mm

d = 24 mm

g = 2.5 mm

γ = 2.980x01 graphic

ρ' = 6.50x01 graphic

Ms = 7.18 Nm

Ws = 179.09 mm3

 = 40.1 MPa

σ = 108.3 MPa

σz = 128.6 MPa

kr = 140 MPa

pdop = 48 MPa

tn = 1.151 mm

hmin = 8.36 mm

A = 90 mm2

0x01 graphic

Q = 479 N

0x01 graphic

0x01 graphic
0x01 graphic

A = 120 mm2

σr = 33.3 MPa

Mg = 11975 Nmm

Wg = 400 mm3

σg = 30 MPa

σz = 60 MPa

kt = 100 MPa

d = 8 mm

b = 5 mm

D = 22 mm

g = 10 mm

D = 22 mm

Px = 3381 N

Py = 7250 N

Ms = 405720 Nmm

A = 10000 mm2

So = 381250 mm3

Qw = 10357 N

Śruba M12
