WYDZIAŁ MECHANICZNY	L A BO R A T O R I U M MIERNICTWA I MASZYN ELEKTRYCZNYCH				Nazwisko i imię
W SZCZECINIE	Nr ćw. 2	Temat ćwiczenia Układ Stycznikowo-Przekaźnikowy			Adam Ikwanty Rok akad. 2002/03
Data wyk. ćwicz. 30.09.2002r	Data odd. spr.		Ocena	Podpis wykł.	Rok studiów III MBb Zespół nr II I

1.

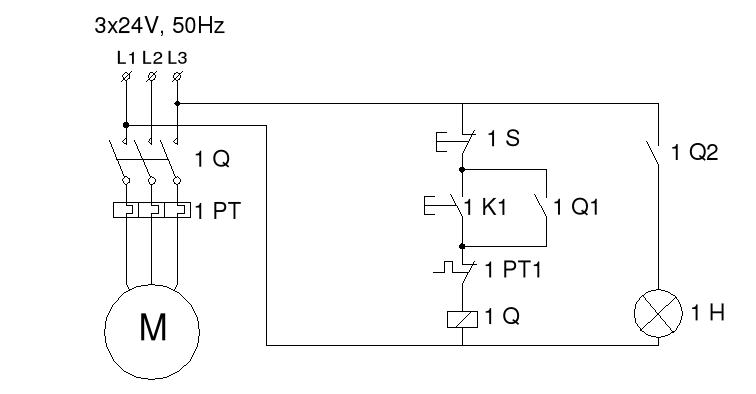

   Schemat sterowania silnika asynchronicznego z jednego stanowiska.

2.

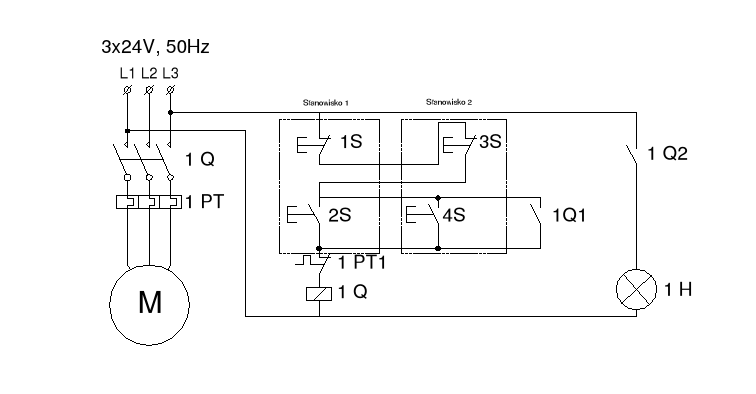

   Sterowanie silnika asynchronicznego z dwóch stanowisk.

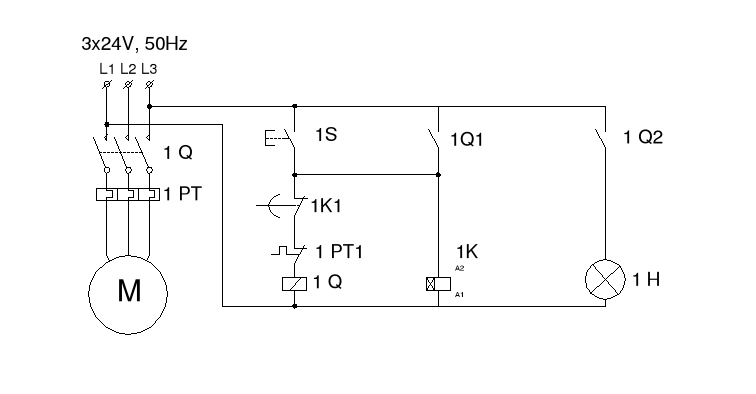

3. Sterowanie silnika synchronicznego z przekaźnikiem zwłocznym.

Opis do rysunku 1:

START

Po naciśnięciu przycisku styku zwiernego 1K1 (START) zostaje zamknięty obwód i przez uzwojenie 1Q płynie prąd, następuje zwarcie styków głównych stycznika1Q. Załączają się styki pomocnicze zwierne 1Q1 i 1Q2. 1Q1 jest to styk podtrzymujący a styk 1Q2 załącza lampkę kontrolną informującą o działaniu maszyny.

STOP

Po naciśnięciu przycisku styku rozwiernego 1S (STOP) obwód zostaje przerwany i przez uzwojenie 1Q prąd nie przepływa co powoduje rozwarcie styków głównych stycznika 1Q i styków pomocniczych 1Q1 i 1Q2.

ZABEZPIECZENIE

Jeżeli jeden z termobimetali 1PT odłączy jedną fazę odłączy również styk rozwierny 1PT1 i nastąpi zanik prądu w uzwojeniu 1Q co spowoduje rozłączenie styków głównych stycznika 1Q.

---
