6 Prawo przepływu w postaci wektorowej. Równania Maxwella dla prądu stałego.

0x08 graphic
Jest to przewodnik z prądem płynącym pod wpływem pewnej różnicy potencjałów. Wewnątrz tego przewodnika została wydzielona pewna powierzchnia zamknięta S.

0x01 graphic

Powierzchnia S obejmuje objętość V, to :

0x01 graphic

Dla prądu stałego gęstość ładunku jest stała, a więc:

0x01 graphic

Pole wektora gęstości prądu stałego jest polem bezźródłowym, linie tego pola nie mają początku ani końca. Jest to pole przepływowe.

0x01 graphic

7 Analogie między polem prądu stałego a polem elektrostatycznym.

Pole elektrostatyczne

0x01 graphic

Pole wektora indukcji elektrostatycznej jest polem źródłowym.

0x01 graphic

Gęstość energii pola elektrostatycznego

0x01 graphic

Pole prądu stałego

0x01 graphic

Pole wektora gęstości prądu stałego jest polem bezźródłowym

0x01 graphic

Gęstość mocy prądu elektrycznego

0x01 graphic

równania materiałowe

8 Doświadczalne prawo Biota-Savarta, wyznaczenie pola magnetycznego przewodnika z prądem.

Jeżeli w przewodniku płynie prąd elektryczny, to wokół tego przewodnika powstaje pole magnetyczne w dowolnym punkcie A o współrzędnej r, wektor indukcji magnetycznej dB zależy od odległości punktu A do elementu dl przewodnika.

0x01 graphic

Wektor dB zależy wprost proporcjonalnie do natężenia prądu w przewodniku i przenikalności magnetycznej  ośrodka, w którym pole elektryczne jest wytwarzane. Prawo wyrażające te wszystkie zależności doświadczalne jest prawem Biota i Savarta:

0x01 graphic

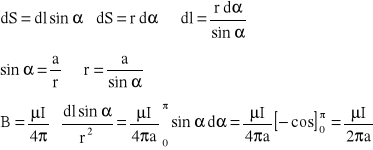

  1. indukcja magnetyczna w odległości a od bardzo długiego prostoliniowego przewodnika

0x01 graphic

  1. indukcja magnetyczna w środku przewodnika kołowego o promieniu r

0x01 graphic

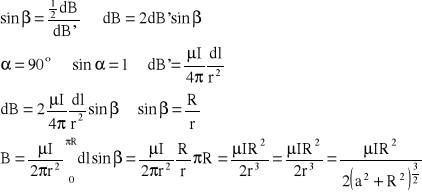

  1. indukcja magnetyczna w punkcie a leżącym na osi przewodnika kołowego w odległości a od jego środka.

0x01 graphic

  1. indukcja magnetyczna w solenoidzie

0x01 graphic
