Krzysztof Protassewicz

.

DOŚWIADCZALNE SPRAWDZENIE METODY CLEBCHA.

Doświadczenie to ma na celu sprawdzenie słuszności wzoru na linie ugięcia otrzymanego z uproszczenia teorii zginania.

P

A B

x₁

a b

Warunki brzegowe.

x=0 y=0 x=a+b=70cm

x=70 y=0

y^'=0 ϕ=0

D= 4500 P.

70*C+4500P+5716*2/3*x₁-10666*2/3p.=0

c+2450*x₁-800p.=0

C= -267,9

x₁= 0,4358

Ugięcie belki mierzone metodą doświadczalną

Y_doś=0,19 mm

Wnioski.

Metoda Clebcha okazała się być metodą poprawną do uproszczonych obliczeń linii ugięcia.

y_doś. = y_teoret.

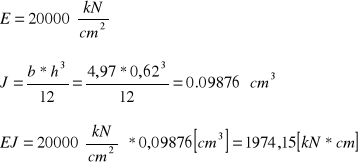

a= 40 cm h= 6,2 mm

b= 30 cm b=49,7 mm

E=2*10⁵ Mpa

h

b

---
