ZESTAWY NA EGZAMIN Z OGRZEWNICTWA I WENTYLACJI

ZESTAW 1

1. Wymagania związane z powierzchnią okien.

2. Jak się oblicza temperaturę w pomieszczeniach nieogrzewanych?

3. Od czego zależy Q_h?

4. Jak się oblicza w sposób uproszczony Q w [kW] i [kWh/a]?

5. Czy zawsze można stosować system zamknięty w instalacji c.o.?

6. Zadania urządzeń gazowych.

7. Jakie są dopuszczalne ubytki wody w instalacji c.o.?

8. Samonośność pionów.

9. Podział armatury.

10. Przyczyny zapowietrzania.

11. Warunki bezpiecznej pracy kominka grzejnego.

12. Kiedy nie można stosować grzejników stalowych?

13. Sposoby podłączenia grzejników.

14. Co zalicza się do urządzeń zabezpieczających?

15. Autorytet zaworów termostatycznych.

16. Podział kotłów gazowych.

17. Skutki przewymiarowania źródła ciepła.

18. Rodzaje wentylacji naturalnej.

19. Wyjaśnij pojęcia:

• rekuperator,

• współczynnik przejmowania ciepła,

• kocioł grzewczy.

• Obliczyć Q_w = V × Cp × ρ × (t_i - t_e) - Q_zysk.

Dane: V strefa, t_e = -22°C, garaż t_i = 5°C, Q_zysk = 2,5/m³, V = dane, h = 0,5/s

21. Obliczyć wilgotność właściwą powietrza, dane: t_i, t_e, pow:




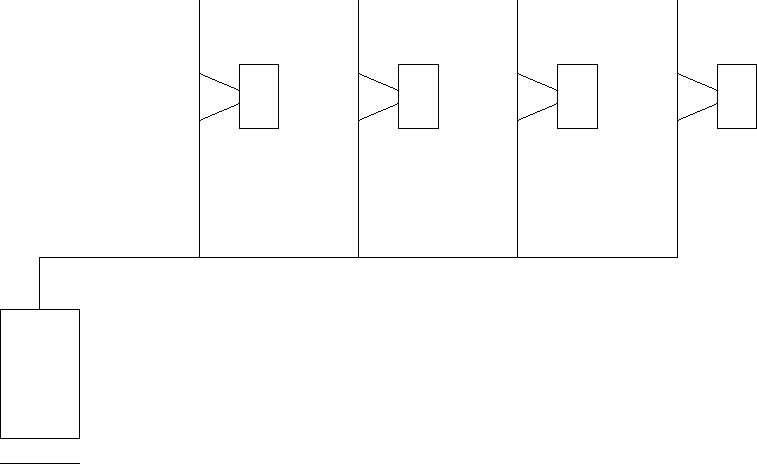

22. Dobrać zawór odcinający i regulacyjny:




23. Obliczyć temperaturę na zasilaniu i powrocie, dane: t_i, t_e, τ_z, τ_p, t_ex.

ZESTAW 2

1. Od czego zależy wartość wskaźnika sezonowego zapotrzebowania na ciepło na cele c.o.?

2. W jaki sposób określa się na podstawie obowiązujących norm wewnętrzne zyski ciepła w [kW] i [kWh/a]?

3. W jakim przypadku wymagane są nawiewniki doprowadzające powietrze do pomieszczenia?

4. Podać klasyfikację instalacji c.o.!

5. Czy instalacja c.o. może mieć bezpośrednie połączenie z instalacją wodociągową?

6. Podać metody odpowietrzania instalacji c.o.

7. Sposoby rozliczenia kosztów dostarczanej energii cieplnej na cele ogrzewania.

8. Od czego zależy moc cieplna grzejnika?

9. Jak określa się rozdział ciśnienia grzewczego w obliczeniach hydraulicznych instalacji pompowej c.o.?

10. Podać podział kotłów z uwagi na sposób odprowadzania spalin.

11. Jak zabezpiecza się instalację c.o. przed spadkiem ciśnienia?

12. Jak ustala się min wysokość komina?

13. …................................ miejscowych.

14. Wymienić elementy wentylacji mechanicznej.

15. Wyjaśnij pojęcia:

• współczynnik przewodzenia ciepła,

• przegroda chłodząca,

• płomieniówki.

• Podać:

• min ……………. króćca dopływowego zaworu bezpieczeństwa pełnoskokowego,

• min wysokość pomieszczenia kotłowni,

• min spadek i min długość gałązek grzejnikowych.

17. Ściany zew domu jednorodzinnego wykonano jako przegrody wielowarstwowe z niewentylowaną warstwą powietrza o następującej konstrukcji:

• tynk cem - wap - 1,5 cm; 0,92 W/mK,

• cegła ceramiczna pełna - 12 cm; 0,72 W/mK,

• warstwa powietrza - 6 cm,

• cegła silikatowa pełna - 25 cm; 0,90 W/mK,

• tynk cem - wap - 1,5 cm; 0,92 W/mK.

Sprawdzić czy powyższa przegroda spełnia wymagania odnośnie ochrony cieplnej budynków. Jeżeli nie, podać sposób poprawy izolacyjności cieplnej tej przegrody. Współczynnik przewodzenia ciepła przekroju izolacyjnego przyjąć równy 0,05 W/mK.

18. Określić o ile zmniejszy się zapotrzebowanie mocy cieplnej na cele c.o., gdy temperatura powietrza zew będzie równa -2°C? W jakich warunkach obliczeniowych zapotrzebowanie to wynosi 23,4 kW? Strefa klimatyczna IV.

19. W budynku 4-kondygnacyjnym z piwnicami nieogrzewanymi wykonana jest instalacja c.o. wodna, pompowa z rozdziałem dolnym na parametry czynnika grzejnego 70/50°C. Wysokość jednej kondygnacji w świetle wynosi 2,5 m, grubość stropu 28 cm. Obliczyć ciśnienie czynne dla obiegów przy grzejnikach na poszczególnych kondygnacjach. Gęstość wody w temperaturze odpowiednio dla 70°C i 50°C: 977,7 kg/m³ i 999 kg/m³. Ciepło właściwe wody: 1212 J/kgK i 4199 J/kgK.

20. Określić krotność wymiany powietrza w pomieszczeniu o wymiarach 19,4 × 16,5 × 4,5.

ZESTAW 3

1. Mostki cieplne występujące w przegrodach budowlanych uwzględnia się przy obliczaniu zapotrzebowania ciepła na cele c.o. [W] czy sezonowego zapotrzebowania na cele Q_h [kWh/a]?

2. Na czym polega wentylacja mieszkań?

3. Wymień podstawowe elementy instalacji c.o.

4. Kiedy należy projektować strefową instalację c.o.?

5. Narysować schemat naczynia wzbiorczego otwartego.

6. Podać zasady lokalizacji zaworu bezpieczeństwa kotłów c.o.

7. Na czym polega jakościowa regulacja ciepła?

8. W jaki sposób wyznacza się miejscowe straty ciśnienia?

9. Podać wymagania odnośnie wentylacji pomieszczenia kotłowni.

10. Wymienić parametry robocze kotłów wodnych.

11. Podać podział kominów z uwagi na konstrukcję.

12. Jak ustala się średnicę wylotu komina?

13. Podział wentylacji mechanicznej.

14. Wymienić zyski ciepła, jakie należy uwzględnić przy ustalaniu strumienia powietrza wentylacyjnego na podstawie obciążenia cieplnego.

15. Wyjaśnij pojęcia:

• regenerator,

• kocioł kondensacyjny,

• ………………

16. Podaj:

• min spadek przewodów rozdzielczych poziomych instalacji c.o.,

• min średnicę rury wzbiorcej (system zamknięty),

• max temperaturę i max ciśnienie w instalacji c.o.

17. W piwnicach zagłębionych na o,0 m znajduje się suszarnia. Jest to pomieszczenie ………. o wymiarach 4,5 × 4,5 × 2,3 m. Wysokość pomieszczenia w osiach przyjąć 2,66 m. Budynek zlokalizowany jest w V strefie klimatycznej. Grubość S_Z wynosi 60 cm, współczynnik przenikania ciepła S_Z - 0,5 W/m²K, a S_Z stykających się z gruntem 0,6 W/m²K.

Grubość otaczających ścian zew przyjąć równą 25 cm. Określić stratę ciepła przez przenikanie przez wszystkie S_Z dla zapotrzebowania na ciepło do podgrzania powietrza wentylacyjnego przy zapewnieniu krotności wymiany powietrza na godzinę 0,3 h^-1. Eksploatacyjne zyski przyjąć wg wskaźnika 3 W/m³.

18. Grzejnik stalowy jednopłytowy zamontowany w pokoju o mocy 1050 W zasilany jest czynnikiem o parametrach 85/65°C. Określić średnicę arytmetyczną oraz średnią logarytmiczną różnicę temperatur czynnika. Wyznaczyć współczynnik przepływu tego grzejnika. Charakterystyka hydrauliczna grzejnika C11:

∆p = 0,016 × V² [Pa]

19. Budynek mieszkalny jednorodzinny 2-kondygnacyjny jest w V strefie klimatycznej. Liczba stopniodni (SD₂₀) okresu ogrzewania wynosi 4658 kd/a, a liczba dni sezonu grzewczego w ciągu roku 252 d/a. Budynek zasilany jest z miejskiej sieci ciepłowniczej. Sprawność przesyłania ciepła określona jest na poziomie 0,90, sprawność regulacji systemu grzewczego 0,80, a sprawność wykorzystania ciepła 0,95. Wskaźnik sezonowego zapotrzebowania energii cieplnej dla stropodachu wynosi 1 kcal/hm²°C. W celu zmniejszenia strat ciepła na drodze przenikania przez stropodach przewiduje się jego docieplenie wełną mineralną o współczynnik przewodzenia ciepła 0,045 W/mK. Powierzchnię przenikania ciepła przez stropodach przyjąć równą 85% powierzchni stropu. Powierzchnia użytkowa stanowi 80% powierzchni całkowitej budynku. Strop ma wymiary w rzucie 10 × 8 m.

Określić:

• całkowitą sprawność systemu ogrzewania w budynku,

• wymaganą min grubość izolacji cieplnej, by współczynnik przenikania ciepła dla stropodachu nie przekraczał wartości U_max, spełniającej wymagania ochrony cieplnej budynku,

• średnią temperaturę powietrza wew w sezonie grzewczym,

• procentowe zmniejszenie strat ciepła po dociepleniu stropodachu,

• wskaźnik sezonowego zapotrzebowania ciepła na ogrzanie budynku bez i z uwzględnieniem sprawności systemu ogrzewania w odniesieniu do 1m² powierzchni ogrzewanej dla budynku z docieplonym stropodachem.

---
