rzyKatedra Zaopatrzenia Osiedli

w Wodę i Kanalizacji

Rok akademicki 2006/07

Rok studiów III

ĆWICZENIE nr 4

Obliczenie urządzenia hydroforowego

Piotr Ormian

Obliczenie urządzenia hydroforowego

Dane wyjściowe:

rzędna punktu U - położenie hydroforu -195,00 m

rzędna punktu 1- najwyższe położenie terenu - 230,00 m

Δht= 0,25 + 0,91 + 0,85+0,06= 2,07 m

  1. Obliczenie ciśnienia włączenia pompy.

pmin = 0,1 ⋅ ( hg + hz + Δht - h1 )

gdzie: - hg - geometryczna różnica wysokości pomiędzy osią pompy, a najwyżej położonym

punktem na sieci hg= 230 - (195,00 + 0,5) = 30,50 m

- hz - przyjęta wysokość zabudowy — 12 m

- Δht - suma strat od hydroforu do najwyższego punktu na sieci — 2,07 m

- h1 - różnica wysokości pomiędzy osią pompy, a położeniem zwierciadła wody przy

pmin — 1,0 m

- h2 - różnica wysokości pomiędzy osią pompy, a rzędną terenu — 0,5 m

pmin = 0,1 ⋅ (30,50 + 12,00 + 2,07 - 1,0) =4,39 [atm]

pmin = 0,1 ⋅ 4,39= 0,439 [Mpa]

  1. Obliczenie ciśnienia wyłączenia pompy.

0x01 graphic

gdzie: - α - współczynnik uwzględniający różnicę ciśnień pomiędzy pmax i pmin0,8

- pmin - ciśnienie włączenia pompy

- pmax - ciśnienie wyłączenia pompy

0x01 graphic
[atm]

Pmax = 0,1 ⋅ 5,23 =0,523

Obliczenie pojemności użytkowej hydroforu.

0x01 graphic

Qp = Qmaxh + Qpoż = 25,25 + 10 = 35,25 dm3*s-1

gdzie: - Qp - średnia wydajność pompy — obliczana ze wzoru:

0x01 graphic
3172,5dm3

  1. Obliczenie pojemności czynnej hydroforu.

0x01 graphic

  1. Obliczenie pojemności całkowitej.

Vc = a ⋅ Vcz

gdzie: - a - współczynnik uwzględniający pojemność martwą — 1,15

Vc = 1,15 ⋅ 25765,6 =29630,32 dm3

Obliczenia dla układu z kilkoma pompami.

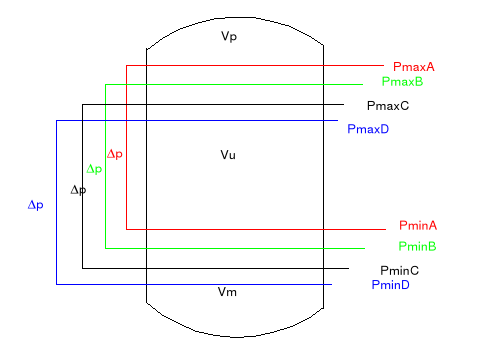

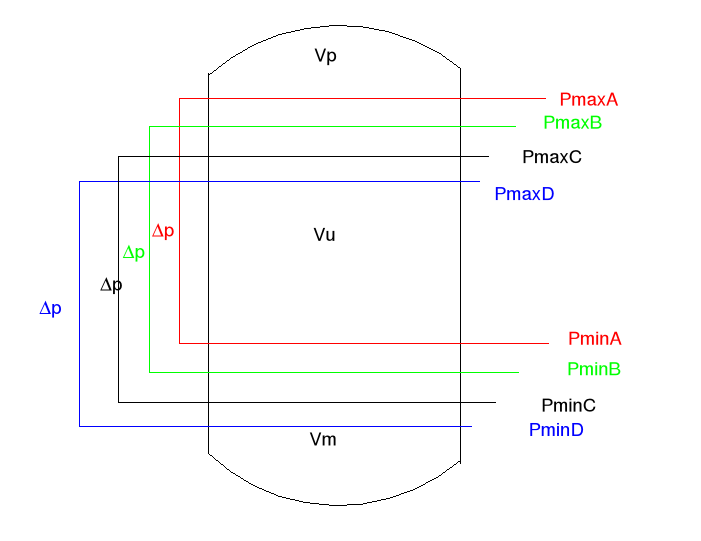

  1. Określenie wartości ciśnień minimalnych i maksymalnych poszczególnych pomp.

Pompa

A

B

C

D

E

pmax

5,23

5,13

5,03

4,93

4,83

pmin

4,79

4,69

4,59

4,49

4,39

pmax - pmin

0,44

0,44

0,44

0,44

0,44

0x08 graphic

  1. Obliczenie średniej wydajności pojedynczej pompy.

0x01 graphic

gdzie: - Qp - średnia wydajność pompy przy przyjęciu jednej pompy — 35,25 dm3/s

0x01 graphic

  1. Obliczenie pojemności użytkowej dla jednej pompy.

0x01 graphic

  1. Obliczenie pojemności czynnej hydroforu.

0x01 graphic

gdzie: - pminA, pminD - ciśnienia minimalne poszczególnych pomp

- pmaxA, - ciśnienie maksymalne pompy

0x01 graphic
= 7720,52 dm3

  1. Obliczenie pojemności całkowitej.

Vc = Vcz ⋅ a = 7720,52 ⋅ 1,15 = 8879,60 dm3

  1. Dobór typu pompy i zbiorników.

Dla obliczonych parametrów ( Q = 7,05 dm3/s = 423 dm3/min; H = pmax = 5,23 m H2O) dobieram

- pompę: 60PJM 200 o parametrach:

- 5 zbiorniki o pojemności 2 [m3]Dnom= 1200 [mm], dn= 100 [mm], H= 2450 [mm], m= 433 [kg]

7. Dobór zestawu hydroforowego

Dla obliczonych parametrów

( Q = 35,25 dm3/s = 126,9 m3/h; H = pmin. = 4,39 [m H2O])

dobieram zestaw hydroforowy 6.32.50 o parametrach:

Moc jednej 5,50 [kW], łączna moc 33,00 [kW]

Wysokość podnoszenia 47 [m]

Qobl= 126,9 [m3*h-1]

pwym= 0,439[MPa]

pminss= 0,05 [MPa]

pp= 0,439-0,05= 0,389

Hp= pp/ρ*g= 0,294*106/1000*9,81= 38,9[m]

ΔHp= 60-47=13 [mH2O]

0x01 graphic
