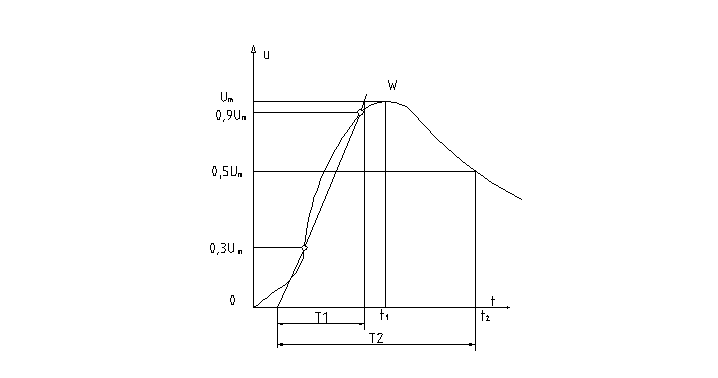

Udar napięciowy (prądowy)-

To wykres w funkcji czasu przedstawia-

jący prądy piorunów oraz pochodzące

od nich prądy i napięcia w liniach elek-

troenergetycznych,a także niektóre z

rótkotrwałych przepięć wewnętrznych

Udar składa się z czoła- od punktu O do

W i grzbietu-od W do zaniku.

Udar charakteryzowany jest umownie

swą wartość szczytową(napięciowy

przez U_m;prądowy przez I_m),czas trwa-

nia czoła T₁;czas do półszczytuT₂. Uda-

ry prądu głównego wyładowania pioru-

na charakteryzują wartości szczytowe

rzędu 5-250kA, czasy trwania czoła 1-

10μs,czasy do półszczytu 10-200 μs.

Ochronniki

służą do ochrony izolacji przed przepię-

ciami.Obniżają one napięcie między li-

nią i ziemią do poziomu bezpiecznego,

odprowadzając-poprzez łuk elektryczny

na iskiernikach-ładunek fali przepięcio-

wej z przewodów roboczych do ziemi.

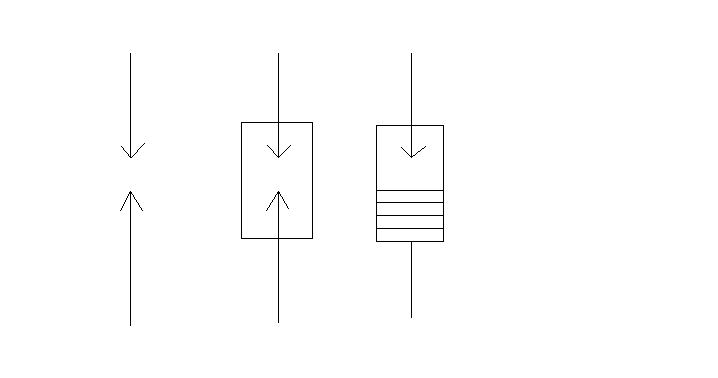

1.iskiernik ochronny 2.odgromnik wyd-

muchowy 3. odgromnik zaworowy

Zasady ochrony przepięciowej i od-

gromowej. Przepięcia pochodzenia at-

mosferycznego stanowią największe za-

grożenie dla izolacji urządzeń.Ochrona

od przepięć atmosfer. nosi nazwę ochr.

odgromowej.Stawia się przed nią 2 zad:

1.osłaniania przewodów roboczych linii

lub aparatów i budynków stacji energo-

elektrycznych przed bezpośrednimi ud-

erzeniami piorunów oraz niedopuszcza-

nia do tzw. przeskoków odwrotnych-lub

iskier odwrotnych lub wtórnych 2.łago-

dzenia skutków uderzeń piorunów lub

niedopuszczenia do uszkodzenia obie-

któw z tego powodu.

Ochronę linii i stacji energoelektrycz-

nych przed bezpośrednimi uderzenia-

mi piorunów zapewniają zwody pioru-

nowe wraz ze stalowymi elementami

konstrukcji słupów i przewodami.

Przewody robocze linii energoelektr.

chroni się umieszczając nad nimi prz

ewody odgromowe, które są uziemio-

ne na każdym słupie. Stacje elektroen.

chronione są za pomocą uziemionych

zwodów pionowych lub poziomych.

Czynniki wpływające na reakcję

organizmu ludzkiego przy przep-

ływie prądu porażeniowego:

1.częstotliwość prądu rażeniowego

2.natężenie prądu raż. 3.droga przep-

ływu prądu raż. 4.czas rażenia 5.ind-

ywidualne cechy biologiczne organi-

zmu 6.psychiczne przygotowanie o-

sobnika na możliwość porażenia

Najmniejszą odporność wykazuje

organizm ludzki na prądy o częstot.

15-100 Hz,w którym to zakresie

mieszczą się częstotliwości sieciowe.

Ochrona przeciwporażeniowa pod-

stawowa i dodatkowa.

Ochrona podstawowa(ochrona przed

dotykiem bezpośrednim)to zespół śro-

dków zapobiegających niebezpiecznym

skutkom dotknięcia przez człowieka

części czynnych tzn. żył, przewodów lub

innych części przewodzących prąd elek.

znajdujących się podczas normalnej pr-

acy pod napięciem,w tym także przew-

ód neutralny. W tym celu należy zasto-

sować izolację roboczą,osłony,bariery i

ogrodzenia przenośne lub umieścić czę-

ści czynne poza zasięgiem ręki.

Ochrona dodatkowa(przed dotykiem po-

średnim)stanowi ochronę zapobiegającą

niebezpiecznym skutkom dotknięcia cz-

ęści przewodzących dostępnych w razie

pojawienia się na nich napięcia w waru-

nkach zakłóceniowych.Najskuteczniej-

szym zabezpieczeniem przed poraże-

niem jest przystosowanie urządzeń ele-

ktr. do zasilania z bezpiecznych źródeł

o napięciu roboczym nie przekraczają-

cym napięcia bezpiecznego U_L.

Zakresy napięciowe i układy sieciowe

instalacji elektrycznych.Ze względu na

ochronę porażeniową w obiektach bud-

owlanych określono 2 zakresy napięcio-

we: zakres I (napięć b.niskich) obejmu-

je napięcia do 50V prądu przemiennego

i do 120V prądu prądu stałego.Dzieli się

przy tym na 3 podzakresy wyznaczone

przez wartości graniczne:50,25 i 12V

przy prądzie przemiennym oraz 120,60 i

30V przy prądzie stałym. Zakres II(na-

pięć powszechnie stosowanych)obejmu-

je napięcia od 50 do 1000V-przy prądze

przemiennym oraz od 120 do 1500V-

przy prądzie stałym.W obwodach uzie-

mionych obowiązuje dodatkowo ograni-

czenie napięć przemiennych między fa-

zami i ziemią do 600V oraz napięć stał-

ych między biegunami i ziemią do 900V

Sposoby i środki ochrony przeciwpor-

ażeniowej w obiektach budowlanych.

Do realizacji ochrony przed dotykiem

bezpośrednim w obiektach budowlany-

ch używa się sposobów:

- uniemożliwienie przepływu prądu ele-

ktrycznego przez ciało człowieka lub

zwierzęcia - ograniczenie prądu,który

może przepływać przez ciało człowieka

lub zwierzęcia do wartości bezpiecznej

Do realizacji ochrony przed dotykiem

pośrednim w obiekt. bud. są sposoby:

-uniemożliwienie przepływu przez cia-

ło człowieka lub zwierzęcia prądu elekt.

mogącego pojawić się w wyniku uszko-

dzeń instalacji lub urządzeń -

ograniczenie prądu,który może przepły-

wać przez..(j.w.)..w wyniku uszkodzeń

instalacji lub urządzeń do wartości bezp

-samoczynne odłączenie zasilania w

określonym,krótkim czasie w wypadku

uszkodzeń instalacji lub urządzeń,pow-

odujących możliwość przepływu prądu

przez ciało człowieka lub zwierzęcia

gdy wartość tego prądu może być równa

lub większa od wartości bezpiecznej

-powszechne stosowanie ekwipotencja-

lizacji (wyrównania potencjałów częsci

przewodzących dostępnych i obcych)dla

wzmocnienia skuteczności istniejącej

ochrony przed dotykiem pośrednim

Do realizacji ochrony przed dotykiem

bezpośrednim w obiektach bud. służą

środki:-izolowanie części czynnych lub

umieszczanie ich poza zasięgiem ręki

-użycie ogrodzenia,obudowy lub barie-

ry, ewentualnie dodatkowe urządzenia

ochronne różnicowo-prądowe o pradzie

zadziałania nie większym niż 30mA

Do realizacji ochrony przed dotykiem

pośrednim w obiekt. służą środki:

-szybkie wyłączanie zwarć w układach

sieciowych TN,TT i IT wraz z ograni-

czeniem wartości napięcia dotykowego,

za pomocą połączeń wyrównawczych

miejscowych -stosowanie urządzeń II

klasy ochronności lub o izolacji równo-

ważnej -izolowanie stanowiska

-separacja odbiorników -stosowanie

nieuziemionych połączeń wyrównaw-

czych miejscowych.

Skuteczność ochrony przeciwporaże-

niowej w obiektach budowlanych.

Skuteczność.(...).zapewnia szybkie wył-

ączanie w układach sieciowych TN,TT i

IT wraz z ograniczeniem wartości napię

cia dotykowego w układach sieciowych

TT i IT. Szybkie wyłączanie zwarć w

układach sieciowych TN,TT i IT jest re-

alizowane przez : -urządzenia ochronne

przetężeniowe -urządzenia ochronne

różnicowo-prądowe.

Ochrona przeciwporażeniowa przy

urządzeniach średniego i wysokiego

napięcia. Ochrona podstawowa przy

urządzeniach elektroenergetycznych o

napięciu znamionowym wyższym niż

1kV ma zapobiegać zetknięciu się czło-

wieka z częściami czynnymi tego urzą-

dzenia,natomiast ochrona przeciwpora-

żeniowa dodatkowa-wystąpieniu wyż-

szych niż dopuszczalne napięć rażenio-

wych dotykowych,które mogą powstać

na skutek pojawienia się napięcia na p-

rzewodzących częściach nie należących

do obw. elektr. Przy urządzeniach tych,

w razie konieczności zapewnienia och-

rony przeciwporażeniowej dodatkowej,

wykonuje się uziemienia ochronne. W

przypadkach technicznie uzasadnionych

dla zmniejszenia zagrożenia porażenio-

wego, można też stosować-łącznie z

uziemieniem ochronnym-uzupełniające

środki ochrony przeciwporażeniowej

dodatkowej w postaci: 1.izolacji stano-

wisk 2. powłok elektroizolacyjnych 3.

wstawek izolacyjnych w elementach

przewodzących 4.ogrodzeń.
