Wydział: Mechaniczny Technologiczny

Kierunek: Mechanika i Budowa Maszyn

Grupa dziekańska: 5

Semestr: II

Mechanika ogólna laboratorium

Temat

Wyznaczenie współczynnika tarcia tocznego

Sekcja: nr 2

1. Lipka Piotr

2. Trzaskalik Łukasz

3. Respondek Leszek

4. Mura Marcin

5. Trzaskowski Marek

6. Szum Grzegorz

7. Gorzeń Krzysztof

1. Cel ćwiczenia

Celem ćwiczenia jest doświadczalne wyznaczenie współczynnika tarcia tocznego kuli po powierzchni płaskiej oraz wyznaczenia przyśpieszenia ziemskiego

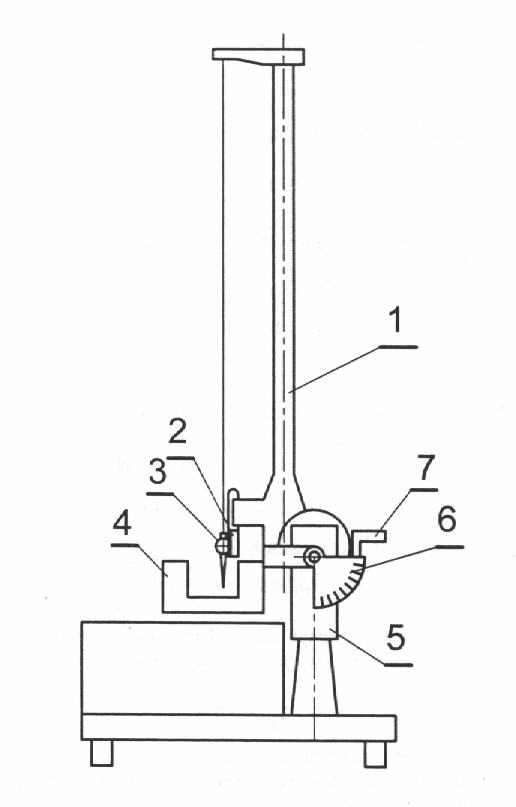

2. Opis wahadła nachylnego

Wahadło nachylne jest to ciężka kula zawieszona na długiej nici, przy czym zarówno punkt zaczepienia nici, jak i kula leżą na płaszczyźnie nachylonej pod pewnym kątem do poziomu. Kulka wychylona z położenia równowagi toczy się po płaszczyźnie wykonującej ruch drgający. Głównie ze względu na tarcie toczne jest to ruch zanikający w czasie. Sposób zamocowania kulki do nici umożliwia swobodny obrót kuli bez jednoczesnego skręcania się nici. Nić pozostaje stale równoległa do płaszczyzny, po której toczy się kula. W czasie ruchu na kulkę działa siła G, siły reakcji powierzchni i siła sprężystości nici utrzymująca kulkę po łuku okręgu

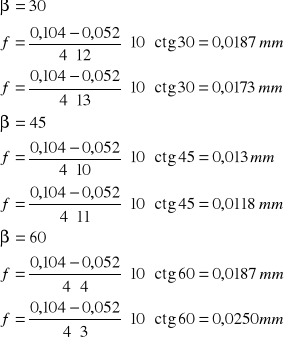

3. Obliczenie współczynnika tarcia tocznego f

a). Materiał kulki i bieżni: mosiądz

Promień kulki: 10 mm

ϕ₀=0,104 rad

ϕ_n=0,052 rad

b). Materiał kuliki i bieżni: aluminium

Promień kulki: 10 mm

ϕ₀=0,104 rad

ϕ_n=0,052 rad

c) . Materiał kulki i bieżni: stal

Promień kulki: 10 mm

ϕ₀=0,104 rad

ϕ_n=0,052 rad

4. Obliczenie wartości przyśpieszenia ziemskiego

a). Materiał kulki i bieżni: mosiądz

Promień kulki : 10 mm

Najbardziej wiarygodne wyniki uzyskujemy przy kącie 45°

b). Materiał kulki i bieżni: aluminium

Promień kulki : 10 mm

Najbardziej wiarygodne wyniki uzyskujemy przy kącie 30°

c). Materiał kulki i bieżni: stal

Promień kulki : 10 mm

Najbardziej wiarygodne wyniki uzyskujemy przy kącie 60°

Współczynnik tarcia tocznego jest najbardziej wiarygodny dla próbki z mosiądzu

Wnioski:

1. Dla różnych próbek otrzymaliśmy różne wsp. tarcia

2. Niedokładność pomiarów wynika z błędu ustawienia przyrządu

3. Niedokładność pomiaru wynika także z błędu pomiaru czasu

---
