Badanie multimetru cyfrowego.

Cel ćwiczenia:

• poznanie podstawowych właściwości multimetrów cyfrowych

• poznanie cyfrowych metod pomiaru stałych napięć i prądów

• poznanie cyfrowych metod pomiaru zmiennych napięć i prądów

• poznanie cyfrowych metod pomiaru rezystancji

• poznanie źródeł błędów mierników cyfrowych

Przyrządy:

• DIGITAL MULTIMETR TYPE V543

• DC POWER SUPPLY P317

• LOW DISTORTION GENERATOR PW-14

• NASYCONE OGNIWO WESTONA OH 62

Sprawdzenie przyrządu podstawowego.

Rodzaj polaryzacji	Uwzorca	UX	Δdop	Δpom
	V	V	%	%
Pomiar przy polaryzacji dodatniej	1,01865	1,0182	± 0,0005	± 0,00045
Pomiar przy polaryzacji ujemnej	1,01865	1,0190	± 0,0005	± 0,00035

U_x - wartość uzyskana z pomiaru

U_wzorca - wartość napięcia wzorca

Dopuszczalny błąd napięcia stałego:

Δ_dop = ± 0,05%⋅U_x

Błąd pomiaru napięcia stałego:

Δ_pom = U_X - U_wzorca

Obliczenia:

Δ₊ = 1,0182 - 1,01865 = - 0,00045 V

Δ_- = 1,0190 - 1,01865 = 0,00035 V

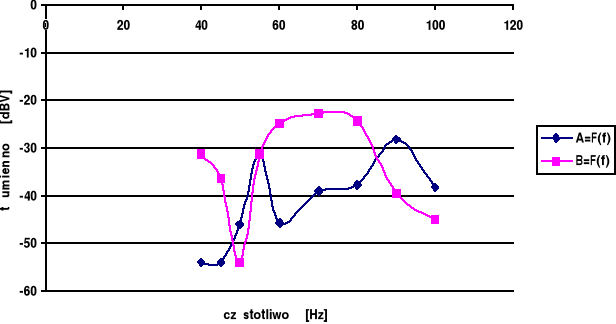

Pomiar tłumienności zakłóceń szeregowych.

f	Uz filtrem	Ubez filtru	A	B
Hz	V	V	dBV	dBV
40	0,0020	0,0270	-53,979	-31,373
45	0,0020	0,0150	-53,979	-36,478
50	0,0050	0,0020	-46,021	-53,979
55	0,0270	0,0274	-31,373	-31,245
60	0,0052	0,0566	-45,680	-24,944
70	0,0111	0,0725	-39,094	-22,793
80	0,0130	0,0603	-37,721	-24,394
90	0,0393	0,0105	-28,112	-39,576
100	0,0121	0,0056	-38,344	-45,036

U_{z filtrem} - wartość napięcia odczytana z multimetru przy włączonym filtrze

U_{bez filtru} - wartość napięcia odczytana z multimetru przy wyłączonym filtrze

A = 20 log (U_{z filtrem} / 1V)

B = 20 log (U_{bez filtra} / 1V)

Przykładowe obliczenia:

A₍₉₀₎ = 20 log(0,0393/1V) = -28,112

B₍₄₅₎ = 20 log(0,0150/1V) = -36,478

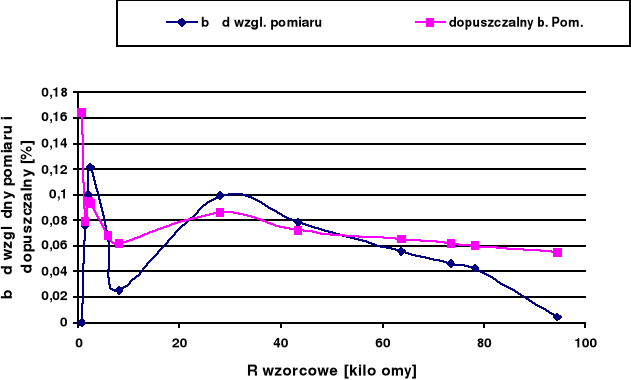

Cyfrowy pomiar rezystancji.

Zakres	Lp.	Rx	Rwzorca	Δdop	Δpom	δdop	δpom
		kΩ	kΩ	kΩ	kΩ	%	%
10 kΩ	1.	1,312	1,313	0,001	0,001	0,079	0,076
	2.	0,607	0,607	0,001	0,000	0,164	0,000
	3.	5,906	5,910	0,004	0,004	0,068	0,067
	4.	1,997	1,999	0,002	0,002	0,095	0,100
	5.	2,465	2,468	0,002	0,003	0,093	0,122
	6.	8,088	8,090	0,005	0,002	0,062	0,025
								100 kΩ
	1.	28,010	28,038	0,024	0,028	0,086	0,099
	2.	78,370	78,404	0,047	0,034	0,060	0,043
	3.	43,400	43,434	0,031	0,034	0,072	0,078
	4.	73,600	73,634	0,046	0,034	0,062	0,046
	5.	63,800	63,836	0,0412	0,036	0,065	0,056
	6.	94,640	94,636	0,057	0,004	0,055	0,004

Δ_dop = 0,05 % ⋅ R_x ± 0,01 % ⋅ zakres

δ_dop = ( Δ_dop / R_wzorca ) ⋅ 100 %

Δ_pom = R_x - R_wzorca

δ_pom = Δ_pom / R_wzorca

Przykładowe obliczenia:

1. (10 kΩ) Δ_pom = 1,313 kΩ - 1,312 kΩ = 0,001 kΩ

2. (100 kΩ) δ_pom = (0,034 kΩ / 78,404 kΩ)⋅100% = 0,043 %

4. (10 kΩ) Δ_dop = 0,001 kΩ ± 0,001 kΩ = 0,002 kΩ

3. (100 kΩ) δ_dop = (0,031 kΩ / 43,434 kΩ) ⋅ 100 % = 0,072 %

---
