Badanie mostka prądu stałego, Pracownia mechatroniczna


PRACOWNIA URZĄDZEŃ MECHATRONICZNYCH

0x01 graphic

Badanie mostka prądu stałego

Zadanie Nr: ELE_014

Zawód: technik mechatronik

Zagadnienia do przygotowania:

1. Mostek prądu stałego

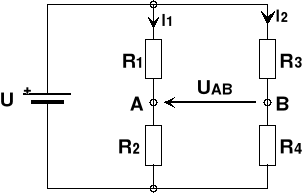

Schemat mostka prądu stałego:

0x01 graphic

W układzie pomiarowym przedstawionym powyżej napięcie w punkcie A można obliczyć korzystając z własności dzielnika napięcia:

0x01 graphic

Podobnie napięcie w punkcie B:

0x01 graphic

Mostek znajduje się w stanie równowagi, kiedy UAB = 0, tzn. kiedy napięcie w punkcie A jest równe napięciu w punkcie B:

UA = UB

Zatem, aby mostek znalazł się w równowadze, spełniony musi być warunek:

0x01 graphic

Przyjmując, np. R2 = R4 = R otrzymujemy uproszczony warunek równowagi mostka:

0x01 graphic

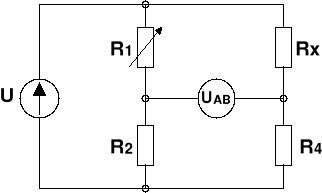

Schemat pomiarowy:

0x01 graphic

U

R1 = ........ 

R1 = ........ 

R1 = ........ 

R1 = ........ 

R1 = ........ 

5V

RX =

RX =

RX =

RX =

RX =

10V

RX =

RX =

RX =

RX =

RX =

20V

RX =

RX =

RX =

RX =

RX =

25V

RX =

RX =

RX =

RX =

RX =

RXśr =

Rx cyfr =

RXśr =

Rx cyfr =

RXśr =

Rx cyfr =

RXśr =

Rx cyfr =

RXśr =

Rx cyfr =
