PROJEKT Z PODSTAW KONSTRUKCJI MASZYN

Zadanie nr1

TEMAT: Łożysko ślizgowe wzdłużne pompy zasilającej

Prowadzący: mgr inż. Grzegorz Ryś

Autor: Dominik Niedziałkowski

Dane:

Obciążenie wału 8 kN

Prędkość kątowa =300 rad/s

Średnica wału d = 130· 10^-3 m

1 Stosuje segmenty klinowe dla wytworzenia wyporu hydrodynamicznego w panwiach

2 przyjmuję średnice:

d_z=270mm

d_w=150mm

d_m- średnia średnica

b - szerokość segmentu

DANE	OBLICZENIA	WYNIKI
F=8kN l=b=0,06m i-ilosc segmentow pdop=196kN/m^2	3 Naciski powierzchniowe	i=12 p<pdop

DANE	OBLICZENIA	WYNIKI
=0,8	4 Naciski spoczynkowe względna długość segmentu	l'=0,048
rm=0,105 =300rad/s	5 natężenie pracy	v=31,5m/s B=0,35kN/m^2
dm=0,21m =210mm	6 Wysokość minimalna szczeliny	hogr=15m
x=1,5 hogr=15,25m	7 Wysokość dopuszczalna szczeliny smarnej hdop=z· hogr=1,5·15,25 m=22,9 m	hdop=22,9 m
h0=22,9 m l=0,06m	8 Względna wysokość szczeliny	=3,81%0
	9 =0,8 =0,8
	10 Temperatura robocza łożyska obieram t=50^0C =64·10^-3 Ns/m^2 Dobieram olej maszynowy 64	=64·10^-3 Ns/m^2 t=50^0C
	11Obliczam współczynnik tarcia
	12 Wartość funkcji f1 i  odczytana z wykresu wielkości do obliczenia łożysk wzdłużnych hydrodynamicznych	 =15,3·10^-3

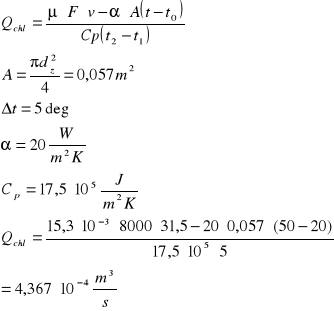

	13 Ilość oleju chłodzącego t0=20^0C	Qchł=1,57m^3/h

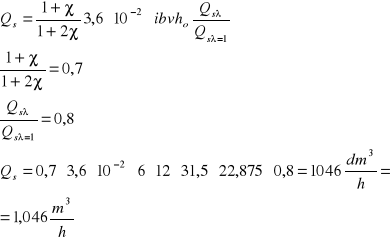

	14 Ilość oleju do smarowania	Qs=1,046m^3/h

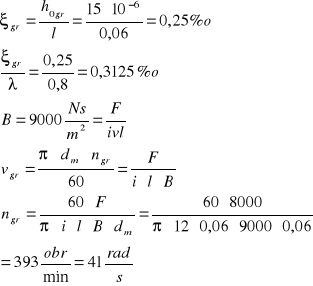

Hogr=15·10^-6m l=0,06m λ=0,8 B odczytane z nomogramu	15Obliczenia sprawdzające ngr=41 rad/s<<n­pracy=300 rad/s warunek spełniony	ngr=41rad/s

---
