POLITECHNIKA LUBELSKA LABORATORIUM Z ENERGOELEKTRONIKI |
||||
Wydział Elektryczny. Grupa 6.4 |
Nazwisko Imię : Niezgoda Rafal Kostrzewski Krzesztof Dranski Dominik Nowak Jerzy
|
|||
Nr ćwiczenia : 1 |
Temat : Tranzystorowy zasilacz impulsowy. |
|||
Data : 9.04.1997 |
Ocena : |
Data : |
Podpis : |
Schemat układu pomiarowego.
MOSTEK
Charakterystyka zewnętrzna Uwy = f ( Iwy ) /d = const. .
d = 30 , 50 , 70 , 89 % ; Uwe = 10 , 20 , 30 V ; f = 50 Hz
Tabela pomiarowa:
d = 30 % d = 50 %
Wykres Uwe = 20 V
Uwy [V] |
Iwy [A] |
Uwy [V] |
Iwy [A] |
Uwe =20 V |
|
Uwe =10 V |
|
2,12 |
0,5 |
1,62 |
0,42 |
2,1 |
0,6 |
1,48 |
0,6 |
2 |
0,8 |
1,4 |
0,8 |
1,92 |
1 |
1,32 |
1 |
1,84 |
1,2 |
1,22 |
1,2 |
1,78 |
1,4 |
1,18 |
1,4 |
Uwe = 30 V |
|
Uwe = 20 V |
|
3,4 |
0,78 |
3,82 |
0,9 |
3,36 |
0,9 |
3,8 |
1 |
3,3 |
1 |
3,78 |
1,1 |
3,24 |
1,1 |
3,7 |
1,3 |
3,18 |
1,4 |
3,6 |
1,5 |
Uwe = 30 V i 10 V

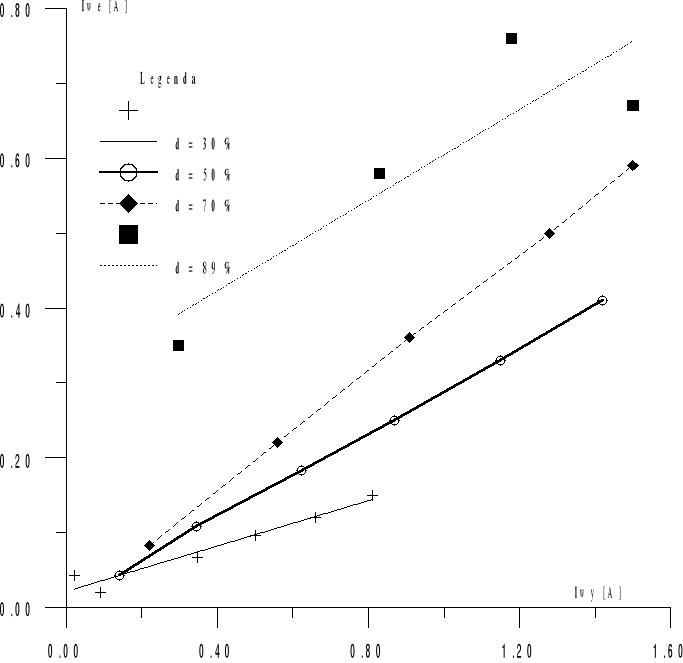

Sprawność Iwe = f ( Iobc.)/d = const.
Tabela pomiarowa:
d [%] |
Iwy [A] |
Uwy [V] |
Pwy [W] |
Iwe [A] |
Uwe [V] |
Pwe [W] |
η [%] |
|
0,09 |
0,4 |
0,036 |
0,02 |
5 |
0,1 |
36 |
|
0,021 |
0,9 |
0,0189 |
0,043 |
10 |
0,43 |
4,395349 |
30% |
0,348 |
1,5 |
0,522 |
0,067 |
15 |
1,005 |
51,9403 |
|
0,5 |
2,16 |
1,08 |
0,096 |
20 |
1,92 |
56,25 |
|
0,66 |
2,84 |
1,8744 |
0,12 |
25 |
3 |
62,48 |
|
0,81 |
3,56 |
2,8836 |
0,15 |
30 |
4,5 |
64,08 |
|
0,14 |
0,62 |
0,0868 |
0,043 |
5 |
0,215 |
40,37209 |
|
0,346 |
1,6 |
0,5536 |
0,108 |
10 |
1,08 |
51,25926 |
50% |
0,624 |
2,7 |
1,6848 |
0,183 |
15 |
2,745 |
61,37705 |
|
0,87 |
3,84 |
3,3408 |
0,25 |
20 |
5 |
66,816 |
|
1,15 |
5 |
5,75 |
0,33 |
25 |
8,25 |
69,69697 |
|
1,42 |
6,1 |
8,662 |
0,41 |
30 |
12,3 |
70,42276 |
|
0,22 |
0,92 |
0,2024 |
0,083 |
5 |
0,415 |
2,88 |
|
0,56 |
2,4 |
1,344 |
0,22 |
10 |
2,2 |
61,09091 |
70% |
0,91 |
4 |
3,64 |
0,36 |
15 |
5,4 |
67,40741 |
|
1,28 |
5,6 |
7,168 |
0,5 |
20 |
10 |
71,68 |
|
1,5 |
6,5 |
9,75 |
0,59 |
25 |
14,75 |
66,10169 |
|
0,298 |
1,3 |
0,3874 |
0,14 |
5 |
0,7 |
55,34286 |
|
0,83 |
3,2 |
2,656 |
0,35 |
10 |
3,5 |
75,88571 |
89% |
1,18 |
5,14 |
6,0652 |
0,58 |
15 |
8,7 |
69,71494 |
|
1,5 |
6,7 |
10,05 |
0,76 |
19 |
14,44 |
69,59834 |
|
1,37 |
5,9 |
8,083 |
0,67 |
17 |
11,39 |
70,96576 |
Wykres
Charakterystyka sterowania Uwy = f ( d )/ Iobc. = const.
Uwe = 10 , 20 , 30 V
Tabela pomiarowa:
Uwe = 10 V Uwe = 20 V Uwe = 30 V
d |
Uwy |
d |
Uwy |
d |
Uwy |
10 |
1,32 |
10 |
1,76 |
13 |
1,5 |
20 |
1,4 |
20 |
1,42 |
20 |
2,24 |
30 |
2,1 |
30 |
2,1 |
30 |
3,56 |
41 |
2,94 |
41 |
3 |
40 |
4,8 |
50 |
3,72 |
50 |
3,84 |
50 |
6,2 |
60 |
4,6 |
60 |
4,7 |
|
|
70 |
5,52 |
70 |
5,56 |
|
|
80 |
6,5 |
80 |
6,4 |
|
|
89 |
7,3 |
89 |
7,1 |
|
|
Wykres
Wnioski:
W układzie mostek przy wyznaczaniu charakterystyki zewnętrznej nie zostały wykonane pomiary od współczynnika wypełnienia d = 50 % przy Uwe = 30 V do d = 89 % przy Uwe = 30 V ponieważ przy tej wartości d i Uwe przekraczaliśmy zakres miernika A2 .
Na podstawie otrzymanych obliczeń i charakterystyk związanych z badaniem sprawności układów mostka można stwierdzić , iż największą sprawność uzyskiwały układy o zadanym współczynniku wypełnienia równym d = 89 %. Można też zauważyć ,iż przebieg tych charakterystyk tzn. przyrost Iwe do Iwy jest najbardziej proporcjonalny z pozostałych przypadków.
W układzie mostkowym większe możliwości otrzymaliśmy dla Uwe = 10 i 20 V jednak dla Uwe = 30 V widać na podstawie otrzymanej charakterystyki , że małe zmiany współczynnika wypełnienia powodują większe zmiany Uwy.
