Politechnika

LABORATORIUM: Metrologii

Ćwiczenie nr 5

Temat ćwiczenia : Kontrola wymiarów kątowych

Data wykonania ćwiczenia :

Wydział Mechaniczny Kierunek : Mechanika i Budowa Maszyn

Rok akademicki : Semestr Grupa Zespół

Wykonawcy ćwiczenia:

Oceny (uwagi prowadzącego)

sprawdzian

sprawozdanie

Końcowa

  1. Cel ćwiczenia

Celem ćwiczenia było zapoznanie się z metodami kontroli wymiarów kątowych.

  1. Wstęp teoretyczny

Kątomierze służą do bezpośredniego pomiaru wymiarów kątowych w zakresie 0-360°. Przedmiot mierzony umieszcza się między ramionami kątomierza, które są ruchome względem siebie. Ramiona ustawia się tak, aby przylegały dokładnie do przedmiotu. Ramię stałe połączone jest trwale ze skalą kątową, ruchome zaś - ze skalą noniusza. Wzajemne położenie tych skal określa mierzony kąt.

Rozróżniamy kątomierz uniwersalny oraz kątomierz optyczny.

Liniał sinusoidalny służą do bezpośredniego pomiaru wymiarów kątowych w zakresie 0-90°, przy czym dokładny pomiar jest możliwy w zakresie 0-45°. Pomiar liniałem polega na ustawieniu go tak, aby jego górna powierzchnia tworzyła z podstawą kąt αn równy w przybliżeniu kątowi αp przedmiotu, to górna powierzchnia ustawionego na nim przedmiotu będzie w przybliżeniu równoległa do podstawy. Osiągnąć to można, dobierając wysokość H stosu płytek ze wzoru:

0x01 graphic

Kąt przedmiotu αp należy określić przez pomiar kątomierzem. Kąt αn oblicza się ze wzoru:

0x01 graphic

Niejednokrotnie bezpośrednie pomiary części maszyn, szczególnie skomplikowanych kształtów , są bardzo trudne lub niemożliwe. Zastosowanie w pomiarze elementów pośredniczących w wielu przypadkach ułatwia te pomiary.

  1. Przebieg ćwiczenia

3.1 0x08 graphic

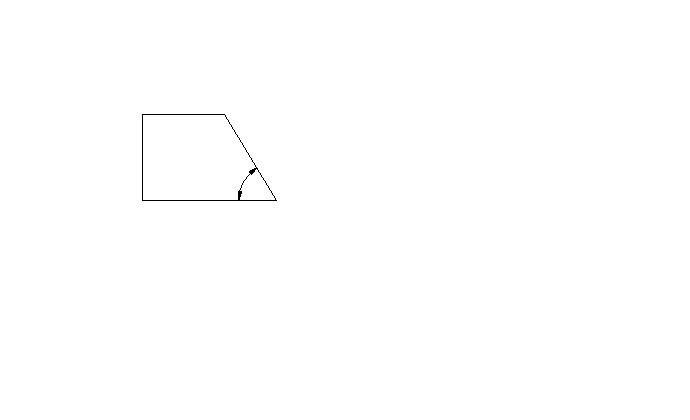

Próbka pierwsza

Narzędzie pomiarowe

αn

Kątomierz uniwersalny

12°35'

Kątomierz optyczny

12°33'

3.2 Próbka druga

0x08 graphic

Narzędzie pomiarowe

αn

Kątomierz uniwersalny

32°10'

Kątomierz optyczny

32°25'

Liniał sinusowy

32°10'

0x01 graphic

H=53,238mm

L=100mm

0x01 graphic

αn=32°10'±0,02

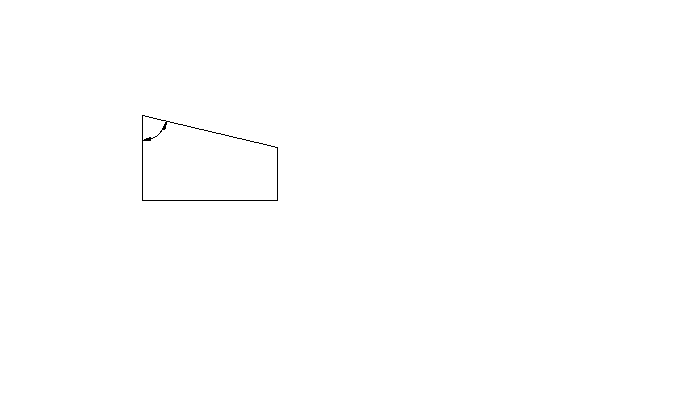

3.3 Próbka trzecia

0x08 graphic

Narzędzie pomiarowe

αn

Kątomierz uniwersalny

11°15'

Kątomierz optyczny

11°10'

3.3 Próbka czwarta

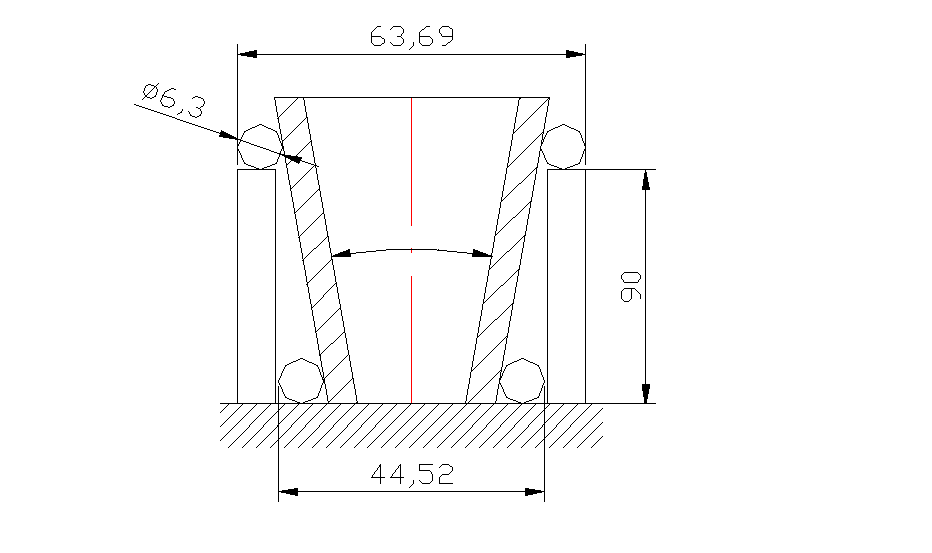

pomiar wałeczkami

0x01 graphic

0x01 graphic

M2=63,69mm

M1=44,52mm

H=90mm

0x01 graphic

α=6°23'

0x08 graphic
0x08 graphic

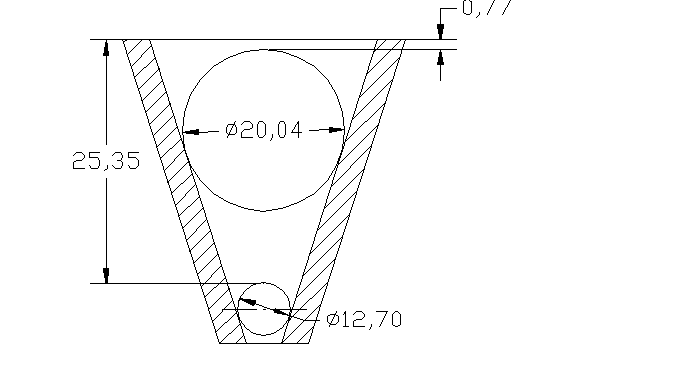

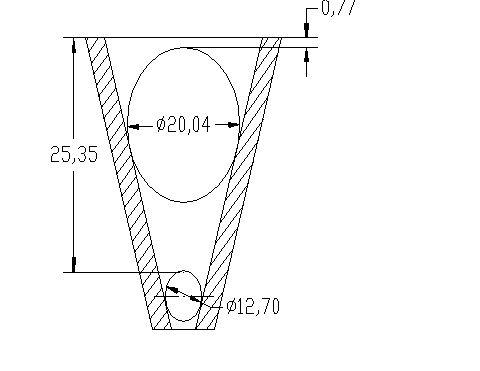

pomiar kulkami

0x01 graphic

M2=0,77mm

M1=25,35mm

d1=12,70mm

d2=20,04mm

0x01 graphic

0x01 graphic

Wnioski:

  1. Pomiar kątów metodami bezpośrednimi jest dokładniejszy niż pośrednimi, ponieważ w metodach pośrednich dochodzi jeszcze błąd obliczeń.

  2. Wyniki pomiarów wałeczkami i kulkami różnią się w znacznym stopniu z tego powodu, że w pomiarze kulkami mierzonych jest więcej odległości, co we wzorze na kąt powoduje większy błąd.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
