Ćwiczenia I:

Cel ćwiczenia:

Zapoznanie studentów z przykładem stosowania techniki komputerowej do wizualizacji przebiegu procesu brykietowania materiału drobnoziarnistego w prasie walcowej LPW-450.

1.Schemat stanowiska badawczego:

2.Opis konstrukcji prasy walcowej LPW-450.

1 - silnik elektryczny asynchroniczny napędu głównego

2 - przekładnia pasowa

3 - przekładnia bezstopniowa

4 - sprzęgło podatne

5 - klatka walców zębatych

6 - sprzęgło cierne

7 - sprzęgło Oldhama

8 - rama

9 - walec nieprzesuwny formujący

10 - walec formujący przesuwny

11 - siłowniki nurnikowe

12 - element sprężysty lub dystansowy

13 - zasilacz grawitacyjny

14 - silnik elektryczny

15 - pompa

16 - filtr ssawny

17 - filtr wlewowy

18 - zawór zwrotny

19 - zawór przelewowy

20 - zawór zamykający

21 - akumulator gazowy

22 - manometr

23 - układ regulacji ciśnienia

24 - tor pomiarowy prędkości obrotowej wału wejściowego klatki zębatej

25 - czujniki siły docisku walca przesuwnego

26 - tor pomiarowy Siły obciążającej element dystansowy

27 - tor pomiarowy Siły docisku walca przesuwnego walca formującego

28 - tor pomiarowy Momentu skręcającego na wale przesuwnego walca

29 - tor pomiarowy nacisku we wgłębieniu formującym

30 - tor pomiarowy Przemieszczania walca przesuwnego

31 - wzmacniacz pomiarowy PE102

32 - wzmacniacz pomiarowy MGT-232

33 - wzmacniacz pomiarowy KMN-602

34 - rejestrator

35 - urządzenie pomiarowe Siglab

36 - komputer PC/AT

W strefie zagęszczania prasy walcowej na prasie LPW 450 z jednej strony odsłonięto przestrzeń formującą. Pierścienie formujące na pewnym fragmencie zostały wycięte co umożliwiło zobaczenie wgłębień formujących oraz zamocowano przeźroczystą przegrodę zewnętrzną.

Przeprowadzono wizualizację zachodzącego procesu zainstalowanym układem rejestracji obrazu w postaci : kamery sprzęgniętej poprzez kartę telewizyjną z komputerem typu Laptop.

3. Przebieg przeprowadzanego eksperymentu.

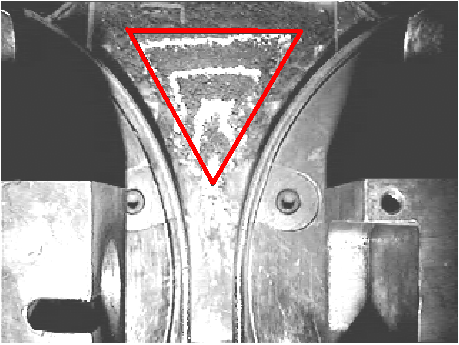

Na zarejestrowanym obrazie zaznaczono charakterystyczną przestrzeń powstającą w trakcie pracy urządzenia . Powstała przestrzeń w której prasowany materiał ulegał czasowej stagnacji.

Przestrzeń ta nazwana została klinem, który dopiero na samym końcu został pobrany do komory brykietowania, ponieważ widoczne podczas eksperymentu, że najpierw został zabierany do

brykietowania materiał znajdujący się przy obwodzie walców w miejscu gdzie się z nimi styka a dopiero później ten klin zaznaczony na rysunku na czerwono.

.

AKADEMIA GÓRNICZO-HUTNICZA

im. Stanisława Staszica w Krakowie

Laboratorium z Komputerowego Wspomagania

Konstruowania Urządzeń Technologicznych

Temat:

1.Analiza przepływu materiału w strefie zagęszczania

prasy walcowej.

2. Badania symulacyjne procesu brykietowania

wybranego materiału drobnoziarnistego w prasie walcowej LPW-450.

---
