K-1	Laboratorium Systemów Elektro Energetycznych
Studia : STN I stopnia/ ETK	1. Kliszcz Jakub 182094 a=33
Ćwiczenie nr : 6	Data wykonania ćwiczenia	Data oddania sprawozdania	Ocena
Przygotowanie schematu zastępczego i parametrów zastępczych dla składowej symetrycznej zgodnej i zerowej do obliczeń zwarciowych	06.12.2015	13.12.2015

Cel ćwiczenia

Celem ćwiczenie jest sprawdzenie umiejętności studenta tworzenia schematów zastępczych dla składowej zgodnej i zerowej, obliczania parametrów zastępczych w jednostkach mianowanych dla sieci średniego napięcia zasilanej z sieci 110 kV.

Opis ćwiczenia

Podstawy teoretyczne podane są na wykładzie 7 i 8, dostępnym na stronie internetowej: http://eps.pwr.wroc.pl/studenci .

Konfiguracja analizowanego przykładowego systemu elektroenergetycznego jest następująca:

• wyłącznik W1 jest załączony,

• wyłącznik W2 jest wyłączony izolując generator od stacji rozdzielczej R-2 110/10 kV,

• wyłącznik W3 jest wyłączony izolując generator od stacji rozdzielczej R-3 110/10 kV,

• sieć zewnętrzna X₀ = X₁ ,

• sieć średniego napięcia pracuje z izolowanym punktem neutralnym,

• transformator T1 w stacji rozdzielczej R1 110/10 kV ma układ połączeń YNd5 oraz X_0μ = 5X_T ,

• linie kablowe: R₀ = R_L oraz X₀ = 4X_L ,

• linia napowietrzna : R₀ = 1.5R_L , X₀ = 5X_L .

• transformatory T11, T12 oraz T21 mają układ połączeń Dy5 oraz X_0μ =
  .

Parametry zastępcze generatora, silników, transformatorów i linii należy obliczyć w oparciu o dane przykładowego systemu , dostępnego na stronie internetowej: http://eps.pwr.wroc.pl/studenci .

Przebieg ćwiczenia

1. Narysować schemat zastępczy dla składowej zgodnej i zerowej.

2. Obliczyć parametry zastępcze dla składowej zgodnej i zerowej.

3. Obliczone wartości nanieść na schematy zastępcze.

Sprawozdanie

Sprawozdanie powinno zawierać:

• schemat ideowy przykładowego systemu elektroenergetycznego,

• schemat zastępczy dla składowej zgodnej z naniesionymi wartościami parametrów,

• schemat zastępczy dla składowej zerowej z naniesionymi wartościami parametrów,

• wzory wraz z postawieniami dla poszczególnych parametrów zastępczych,

• zestawienia tabelaryczne obliczonych wartości parametrów dla składowej zgodnej i zerowej.

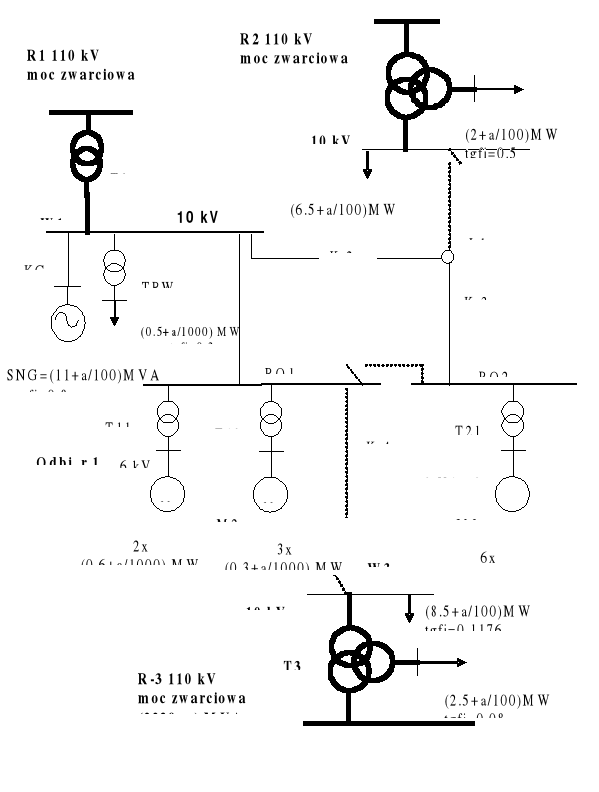

Schemat ideowy systemu el-en.

Tabelaryczne zestawienie wartości:

	R	X	Z	Z
		Ω	Ω	Ω	Ω
SEE	0	0,056	Z = (0 + j0,056)	0,056
T1	0,016	0,298	Z = (0,016 + j0,298)	0,298
TPW	0,264	1,514	Z = (0,264 + j1,514)	1,537
T11	0,157	1,141	Z = (0,157 + j1,141)	1,152
T12	0,252	1,406	Z = (0,252 + j1,406)	1,429
T21	0,061	1,015	Z = (0,061 + j1,015)	1,017
K1	0,485	1,212	Z = (0,485 + j1,212)	1,305
K2	0,64	1,6	Z = (0,64 + j1,6)	1,724
K3	0,696	1,738	Z = (0,696 + j1,738)	1,872
KG	0,215	0,536	Z = (0,215 + j0,536)	0,578
G	0,253	1,684	Z = (0,253 + j1,684)	1,703
M1	2,345	15,628	Z = (2,345 + j15,628)	15,803
M2	2,261	15,068	Z = (2,261 + j15,068)	15,237
M3	0,822	5,479	Z = (0,822 + j5,479)	5,54
