W Y Ż S Z A	L A BO R A T O R I U M MIERNICTWA I MASZYN ELEKTRYCZNYCH				Nazwisko i imię
S Z K O Ł A M O R S K A w S Z C Z E C I N I E WYDZIAŁ MECHANICZNY	Nr ćw. 8	Temat ćwiczenia Badanie silnika prądu stałego zasilanego z prostownika sterowanego			Bździuch Sebastian Rok akad. 1999/00
Data wyk. ćwicz.	Data odd. spr.		Ocena	Podpis wykł.	Rok studiów II MCa Zespół nr 2

1. Schemat układu pomiarowego.

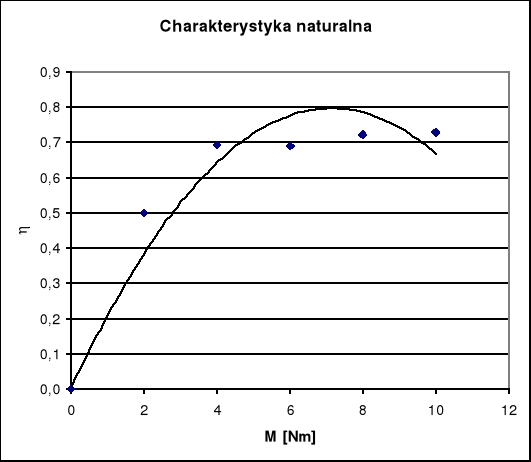

2. Wyznaczanie charakterystyki normalnej

L.p	Uf	Ia	If	P1	M [Nm]	n [1/min]	P2	
1	220	0,8	0,78	347,6	0	1655	0	0
2	220	2,4	0,74	690,8	2	1662	345,70	0,50
3	220	3,8	0,74	998,8	4	1661	690,98	0,69
4	220	6	0,74	1482,8	6	1641	1023,98	0,69
5	220	7,8	0,74	1878,8	8	1630	1356,16	0,72
6	220	9,8	0,74	2318,8	10	1623	1687,92	0,73

1) moc pobraną przez silnik

2) moc na wale silnika

3) sprawność silnika

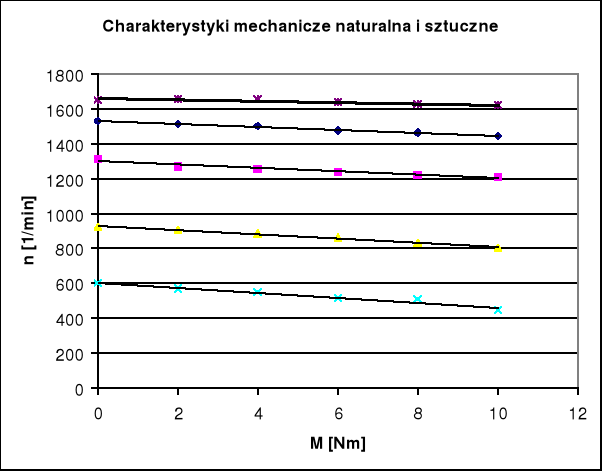

3. Wyznaczanie charakterystyk mechanicznych sztucznych silnika przy zmianie napięcia.

U	U=220V	U=160V	U=120V	U=80V
M [Nm]	n [1/min]	n [1/min]	n [1/min]	n [1/min]
0	1531	1314	924	599
2	1512	1271	904	574
4	1500	1258	885	553
6	1480	1243	863	517
8	1466	1220	835	508
10	1449	1213	805	449

Sterowanie silnika prądu stałego za pomocą prostownika sterowanego pozwala na uzyskanie bardziej stabilnych i mało opadających charakterystyk mechanicznych.
