W Y Ż S Z A

L A BO R A T O R I U M

MIERNICTWA I MASZYN ELEKTRYCZNYCH

Nazwisko i imię

S Z K O Ł A

M O R S K A

w S Z C Z E C I N I E

0x01 graphic

WYDZIAŁ

MECHANICZNY

Nr ćw.

8

Temat ćwiczenia

Silnik klatkowy wielobiegowy

Paweł Cap

Rok akad. 1999/00

Data wyk. ćwicz.

29.05.2000

Data odd. spr.

06.06.2000

Ocena

Podpis wykł.

Rok studiów II MCa

Zespół nr 1

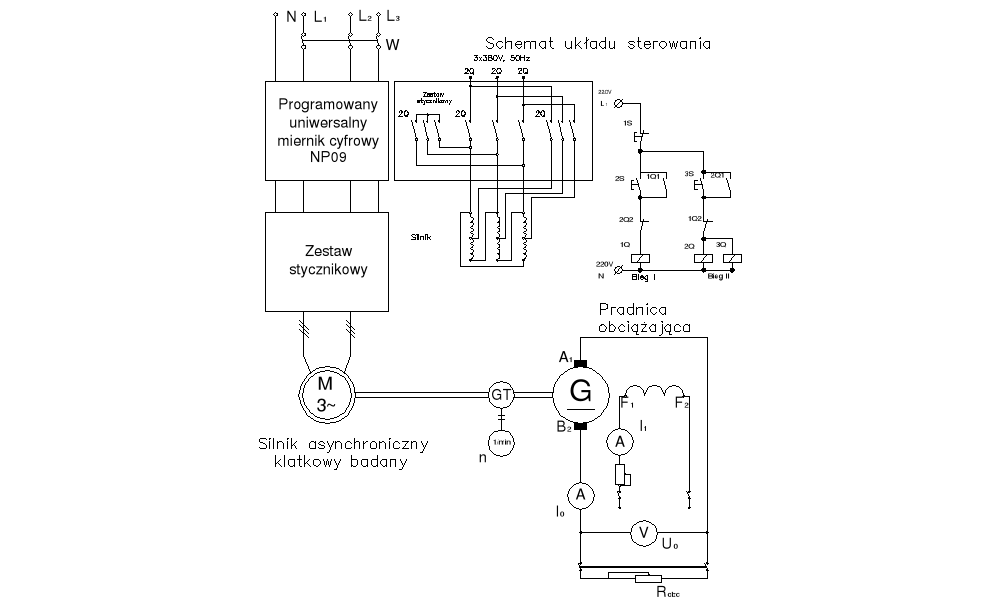

1. Schemat układu pomiarowego.

0x01 graphic

2. Obliczenia.

Na podstawie poniższych wzorów obliczyć:

Moc trójfazową pobraną przez silnik 0x01 graphic

Moc oddana przez prądnicę obciążającą

Moc na wale silnika 0x01 graphic

Moment na wale silnika

3. Tabela pomiarowa.

Bieg

cos

U

Ir

P1f

U0

I0

n

P3f

P0

P

M



V

A

W

V

A

1/min

W

W

W

Nm



0,27

220,6

1,47

87

0

0

1494

261

0

130,5

0,8

I

0,48

221,8

1,59

167

110

2

1484

501

220

360,5

2,3



0,65

221,8

1,86

270

101

4

1479

810

404

607

3,9

P=2

0,75

221,5

2,06

343

97

6

1472

1029

582

805,5

5,2



0,81

222,3

2,38

430

94

7,5

1465

1290

752

1021

6,7





0,22

225,2

3,22

154

0

0

748

462

0

231

2,9

II

0,22

223

3,21

157

110

1,4

747

471

154

312,5

4,0



0,32

223,5

3,18

225

104

2

741

675

208

441,5

5,7

P=4

0,42

224,6

3,28

305

96

4

736

915

384

649,5

8,4



0,51

224,3

3,36

385

91

6

729

1155

546

850,5

11,1



0,57

223,5

3,46

435

86

7,5

723

1305

645

975

12,9

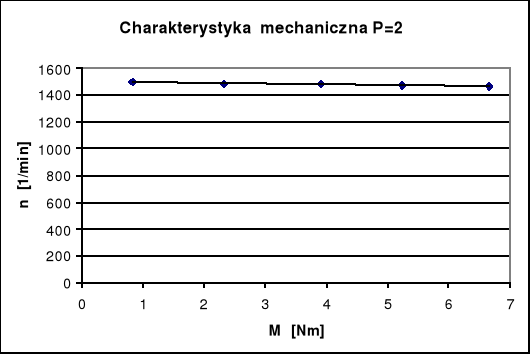

4. Wyniki.

0x01 graphic

0x01 graphic

5. Wnioski.

Z uzyskanych charakterystyk możemy wnioskować, że zmiana ilości par biegunów wpływa na około dwukrotne zmniejszenie prędkości obrotowej. Także zmiana ilości par biegunów wpływa na obniżenie wartości prądu rozruchowego, co pozwala na możliwość rozruchu bezpośrednio z sieci, której w tym przypadku nie przeciążamy.
