Sprawdzenie ilości powietrza na poszczególnych ścianach:

- ze względu na dopuszczalną prędkość przepływającego powietrza

gdzie:

- prędkość powietrza

- wsp. zmniejszenia przekroju

- przekrój poprzeczny wyrobiska

- ilość powietrza doprowadzona do ściany

• Ściana F-10 (pok. 409/4)

• Ściana F-27 (pok. 409/3)

• Ściana F-17 (pok. 409/3)

- ze względu na dopuszczalne stężenie metanu:

gdzie:

- współczynnik nierównomierności wydzielania metanu

- prognozowana ilość wydzielającego się na ścianie metanu

- ilość powietrza doprowadzonego do ściany

- stężenie metanu w prądzie powietrza doprowadzanym do ściany %

• Ściana F-10 (pok. 409/4)

• Ściana F-27 (pok. 409/3)

• Ściana F-27 (pok. 409/3)

Zapis struktury sieci wentylacyjnej.

Obliczanie aerodynamicznych oporów wyrobisk wykonuje się dwoma metodami.

W oparciu o opory 100 - metrowych odcinków wyrobisk.

gdzie:

opór aerodynamiczny wyrobiska

opór 100 metrów wyrobiska

długość wyrobiska

Z wykorzystaniem aerodynamicznego współczynnika oporu wyrobiska.

gdzie:

aerodynamiczny współczynnik wyrobiska

obwód wyrobiska

przekrój wyrobiska

Dla ścian z obudową zmechanizowaną

Obliczenie spadków naporu dla poszczególnych bocznic.

Q - ilość powietrza w bocznicy

R_w - opór bocznicy

Obliczenie współczynnika przepustowości

Współczynnik przepustowości wyraża stosunek obliczonej prędkości powietrza w bocznicy do prędkości dopuszczalnej. Współczynnik przepustowości nie może przekraczać jedności, w przeciwnym razie oznaczać to będzie, że została przekroczona prędkość dopuszczalna w danej bocznicy.

Lp.	Nazwa wyrobiska	wlot	wylot	Dł. Wyrob.	Pole przek.	Rodzaj obu.	Opór 100m	Op. Bocz.	ilość powietrza w wyrobisku	Ilość pow.	Str naporu	Vpow	Ws. Prze.
				m	m^2			kg/m^7	m^3/min	m^3/s	Pa	m/s	%
1	szyb wdechowy	1	2	705	50	betonowa	0,0011	0,007755	5680,2	94,67	69,5	1,89	15,75
2	wytyczna pd. koł	2	3	750	27	murowa	0,0006	0,0045	4910,2	81,84	30,14	3,03	25,25
3	przekop koł p. 900	3	4	350	27	murowa	0,0006	0,0021	4910,2	81,84	14,07	3,03	25,25
4	przekop koł p. 900	4	5	100	27	murowa	0,0006	0,0006	3138,2	52,3	1,64	1,94	16,17
5	przekop koł p. 900	5	20	350	27	murowa	0,0006	0,0021	2607,2	43,45	3,96	1,61	13,42
6	przekop	4	8	250	27	murowa	0,0006	0,0015	1772	29,53	1,31	1,09	9,08
7	chod transport G-6	5	6	550	14,8	ŁP9/V25/A	0,041	0,2255	3138,2	52,3	616,81	3,53	29,42
8	ch. podścian G-4	7		650	14,8	ŁP9/V25/A	0,041	0,2665	531	8,85	20,87	0,6	5
9	pochylnia G-2	6	7	250	17,6	ŁP10/V25/A	0,023	0,0575	3138,2	52,3	157,28	2,97	24,75
10	pochylnia G-2	7	16	950	17,6	ŁP10/V25/A	0,023	0,2185	3138,2	52,3	597,66	2,97	24,75
11	przekop wentyl. p 750	17	18	150	27	murowa	0,0006	0,0009	4910,2	81,84	6,03	3,03	25,25
12	pochylnia E-1a	8	9	50	17,6	ŁP10/V25/A	0,023	0,0115	3138,2	52,3	31,46	2,97	24,75
13	pochylnia E-1a	9	12	200	17,6	ŁP10/V25/A	0,023	0,046	1004	16,73	12,88	0,95	7,92
14	pochylnia E-1a	12	13	300	17,6	ŁP10/V25/A	0,023	0,069	1772	29,53	60,17	1,68	14
15	chodnik podsc. G-4	9	10	800	14,8	ŁP9/V25/A	0,041	0,328	1004	16,73	91,8	1,13	9,42
16	dow. G-4	10	11	200	14,8	ŁP9/V25/A	0,041	0,082	1004	16,73	22,95	1,13	9,42
17	chodnik nadść. G-4	11	12	750	14,8	ŁP9/V25/A	0,041	0,3075	1004	16,73	86,07	1,13	9,42
18	chodnik nadść. G-2	13		500	14,8	ŁP9/V25/A	0,041	0,205	300	5	5,13	0,34	2,83
19	chodnik bad. H-2	20	27	600	14,8	ŁP9/V25/A	0,041	0,246	1013	16,88	70,09	1,14	9,5
20	chodnik bad. H-2	20	21	125	17,6	ŁP10/V25/A	0,023	0,02875	1013	16,88	8,19	0,96	8
21	chodnik bad. H-6	21	22	200	14,8	ŁP9/V25/A	0,041	0,082	1013	16,88	23,36	1,14	9,5
22	chodnik podść. H-8	22	23	650	14,8	ŁP9/V25/A	0,041	0,2665	482	8,03	17,18	0,54	4,5
23	chodnik podść. H-4	23	24	400	14,8	ŁP9/V25/A	0,041	0,164	482	8,03	10,57	0,54	4,5
24	dow. H-4	24	25	225	14,8	ŁP9/V25/A	0,041	0,09225	482	8,03	5,95	0,54	4,5
25	chodnik nadść. H-4	25	26	500	14,8	ŁP9/V25/A	0,041	0,205	1013	16,88	58,41	1,14	9,5
26	chodnik nadść. H-4	26	27	200	14,8	ŁP9/V25/A	0,041	0,082	1013	16,88	23,36	1,14	9,5
27	chodnik bad. H-2	27	28	600	14,8	ŁP9/V25/A	0,041	0,246	2607,2	43,45	464,42	2,94	24,5

Lp.	Nazwa wyrobiska	wlot	wylot	Dł. Wyrob.	Pole przek.	Rodzaj obu.	Opór 100m	Op. Bocz.	ilość powietrza w wyrobisku	Ilość pow.	Str naporu	Vpow	Ws. Prze.
				m	m^2			kg/m^7	m^3/min	m^3/s	Pa	m/s	%
28	chodnik transp. H-2	28	29	50	14,8	ŁP9/V25/A	0,041	0,0205	2607,2	43,45	38,7	2,94	24,5
29	chodnik transp. H-2	29	30	600	14,8	ŁP9/V25/A	0,041	0,246	2607,2	43,45	464,42	2,94	24,5
30	chodnik podść. H-8	30		600	14,8	ŁP9/V25/A	0,041	0,246	526,2	8,77	18,92	0,59	4,92
31	przekop H-2	31	32	900	27	murowa	0,0006	0,0054	2607,2	43,45	10,19	1,61	13,42
32	wytyczna pd koł	32	33	1100	27	murowa	0,0006	0,0066	2607,2	43,45	12,46	1,61	13,42
33	przekop poł wentyl	33	19	250	27	murowa	0,0006	0,0015	2607,2	43,45	2,83	1,61	13,42
34	przekop kołowy	34	35	50	27	murowa	0,0006	0,0003	2607,2	43,45	0,57	1,61	13,42
35	szyb wydech	35	36	20	50	betonowa	0,0011	0,00022	5680,2	94,67	1,97	1,89	15,75
36	komory funkcyjne	2	34	35	27	murowa	0,0006	0,00021	770	12,83	0,03	0,48	4

Regulacja rozpływu powietrza w sieci wentylacyjnej.

Spadek naporu na drodze niezależnej.

gdzie:

R_wi - opór danej bocznicy należącej do drogi niezależnej, kg/m⁷

V_i - ilość powietrza w danej bocznicy należącej do drogi niezależnej, m³/s

- strata ciśnienia przyjmowana w zależności od metody regulacji, Pa

Największa strata naporu występuje na drodze 2, więc przyjmujemy
, R₂=0, a dla pozostałych tam obliczamy ich opór:

Dobór regulatorów rozpływu powietrza.

Regulację dodatnią rozpływu powietrza dokonuje się poprzez zabudowę na wlocie do oddziału wydobywczego tamy regulacyjnej.

Spadek naporu na regulatorze obliczamy według zależności:

gdzie:

spiętrzenie wentylatora głównego [Pa]

spadek naporu na liczonej drodze niezależnej [Pa]

Dysponując oporem tamy regulacyjnej, wyznaczamy powierzchnię okna regulacyjnego A₀ korzystając ze wzoru :

A_i - przekrój wyrobiska , w którym zabudowano tamę regulacyjną, m²

Tabela 5. Dobór regulatorów rozpływu powietrza - zestawienie wyników.

Droga niezależna	Droga przez H TRH	Droga przez H-2a TRH-2a	Przez K.F. TRkf
Wyrobisko z tamą regulacyjną	Przekop H taśmowy poz.705	Pochylnia H-2a	K.F
ΔpTRi, Pa	1180,41	208,93	1829,93
Ai, m^2	27,0	17,6	17,6
VTRi, m^3/s	32,5	45,83	10,00
RTRi, kg/m^7	1,1175	0,0995	18,2962
Aoi, m^2	1,189	3,371	0,302

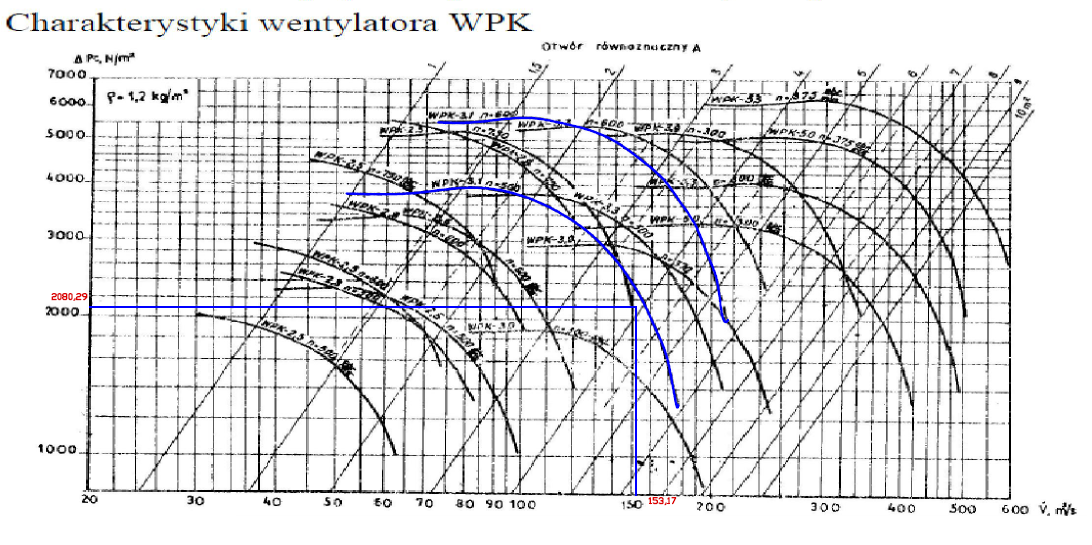

Dobór wentylatora do sieci wentylacyjnej.

Wentylator dobieramy dla następujących parametrów:

Otwór równoznaczny kopalni:

Opór kopalni:

Dobrany został wentylator WPK-3,1 n-560 obr/min

---
