Wyznaczanie temperatury Curie dla ferrytów.
Grupa 6 Sekcja 10
Śliwiak Paweł
Zawisz Roman
Szymiczek Krzysztof
1. Wstęp
Ferromagnetyzm jest to własność magnetyczna ciał krystalicznych , w których dzięki istnieniu zlokalizowanych spinów atomowych występuje uporządkowanie magnetyczne w temperaturach niższych od temperatury Curie Tc. Uporządkowanie polega na równoległym ustawieniu momentów spinowych w makroskopowych obszarach kryształu , zwanych domenami. Pod wpływem pola magnetycznego następuje taki ruch ścianek domen aby możliwie największa objętość kryształu miała momenty magnetyczne domen skierowane równolegle do kierunku pola magnetycznego. W temperaturze powyżej temperatury Curie uporządkowanie ferromagnetyczne zanika i ciało ferromagnetyczne staje się paramagnetykiem.
Ferrytem nazywamy związek chemiczny tlenku żelazowego Fe2O3 z tlenkami innych metali , wykazujący właściwości ferromagnetyczne i pólprzewodnikowe. Ferryty wytwarza się podobnie jak ceramikę - mieszaninę odpowiednich tlenków w postaci proszku prasuje się na zimno i spieka. Materiały ferrytowe charaktereyzują się dużą wartością przenikalności magnetycznej , przy małej wartości konduktywności. Stosuje się je m.in. jako rdzenie cewek i transformatorów , oraz w obwodach magnetycznych wielkiej częstotliwości.
2. Opis ćwiczenia

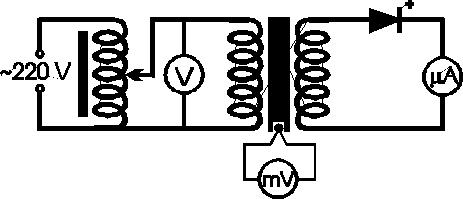

Układ pomiarowy , przedstawoiny na powyższym rysunku składał się z uatotransformatora obniżającego napięcie do ~52 V , oraz transformatora nawiniętego na rdzeniu ferrytowym. Temperaturę rdzenia mierzono przy pomocy termopary umieszczonej w rdzeniu. Ćwiczenie polegało na pomiarze natężenia prądu płynącego w uzwojeniu transformatora i temperatury jego rdzenia , do momentu w którym , na skutek zmian w ferrycie spowodowanych przekroczeniem temperatury Curie ( ferromagnetyk przechodzi w diamagnetyk ) , wyindukowany prąd osiągnie wartość równą 1/5 wartości początkowej.
3. Opracowanie wyników
Tabela wyników :
L.p. |
T [min] |
i [uA] |
e [mV] |
1 |
1 |
3,29 |
0,70 |
2 |
2 |
3,30 |
1,00 |
3 |
3 |
3,35 |
1,40 |
4 |
4 |
3,40 |
1,70 |
5 |
5 |
3,40 |
2,10 |
6 |
6 |
3,40 |
2,40 |
7 |
7 |
3,40 |
2,70 |
8 |
8 |
3,41 |
2,90 |
9 |
9 |
3,40 |
3,20 |
10 |
10 |
3,40 |
3,40 |
11 |
11 |
3,45 |
3,60 |
12 |
12 |
3,40 |
3,80 |
13 |
13 |
3,30 |
4,00 |
14 |
14 |
3,25 |
4,10 |
15 |
15 |
3,10 |
4,30 |
16 |
16 |
2,80 |
4,40 |
17 |
17 |
2,35 |
4,50 |
18 |
18 |
1,95 |
4,65 |
19 |
19 |
1,55 |
4,75 |
20 |
20 |
1,30 |
4,85 |
21 |
21 |
1,05 |
4,95 |
22 |
22 |
0,85 |
5,05 |
23 |
23 |
0,70 |
5,10 |
24 |
24 |
0,60 |
5,20 |
25 |
25 |
0,55 |
5,25 |
26 |
26 |
0,50 |
5,30 |
Tabela cechowania termoogniwa :
e [ mV ] |
T [ K ] |
3.46 |
373 |
3.87 |
383 |
4.29 |
393 |
4.70 |
403 |
5.12 |
413 |
5.53 |
423 |
5.94 |
433 |
6.36 |
443 |
6.77 |
453 |
7.19 |
463 |
7.60 |
473 |
8.01 |
483 |
8.43 |
493 |
Zarówno napięcie termoogniwa jak i odpowiadającą mu
teperaturę Curie odczytano z wykresu i wynoszą one:
e = 4.00V
Tc = 386.05 K
4. Błędy pomiarowe
Pomiary wykonano miernikami o następujących parametrach :
mikroamperomierz klasa 1 zakres 2 A 100 podziałek
miliwoltomierz klasa 1 zakres 2,5,10 mV 100 podziałek
Dokładność przyrządu :
Błędy odczytu h :
Błąd wypadkowy W :
Błąd wyznaczenia temperatury Curie został określony metodą graficzną z rysunku.
Wynosi on Tc = 1 K dla e = 0.05 mV
5. Podsumowanie
Wykonano dwadzieścia sześć pomiarów napięcia termoogniwa i prądu transformatora zbudowanego na badanym ferrycie , wykonując pomiary w odstępie jednej minuty.
Pomiary wykonano następującymi miernikami :
mikroamperomierz klasa 1 zakres 2 A 100 podziałek
miliwoltomierz klasa 1 zakres 2,5,10 mV 100 podziałek
Odczytane z rysunku napięcie termoogniwa przy temperaturze Curie wynosi :
e= 4.00 0.05 mV
Odczytana z wykresu cechowania termoogniwa temperatura Curie wynosi :
Tc = 386.05 1 K
Błąd napięcia i błąd temperatury zostały wyznaczone graficznie z wykresów dołączonych do sprawozdania.
