1.Charakterystyka I_BQ =45μA

Charakterystyka wejściowa przechodzi przez punkt (E_BB,0) na osi U_BE i ma nachylenie -1/R_B. Charakterystyka wyjściowa przechodzi przez punkt (E_cc, 0) i ma nachylenie -1/R_C

Wartości I_Bmax i I_Cmax odczytano z wykresów. Jest to przecięcie się prostej obciążenia z osią OY.(osie prądowe)

2. Współczynnik wykorzystania obwodu wejściowego

Wartość napięcia U₁ można wyznaczyć korzystając ze wzoru na dzielni napięcia:

3. Kondunktancja wejściowa układu wspólnego kolektora (OC) dla częst.średnich

Rezystancja z obwodu emitera transformuje się do obwodu wejściowego (obwodu bazy) poprzez współczynnik B_AC. Z zależności pomiędzy parametrami h i hybryd pi wynika że:

B_AC=r_beg_m Powyższe wzory określają konduktancję wejściową więc należy przewodności podłączone do obwodu emitera podzielić przez B_AC.

G1 i G2 to przewodności pochodzące od rezystorów polaryzujących.

4. Wzmocnienie różnicowe wzmacniacza różnicowego dla częstotliwości średnich

Wzmocnienie różnicowe:

Analizując wzmacniacze osobno należy pamiętać, że spadek napięcia na R_L jest wywołany przez sumę prądów kolektorowych, dlatego do analizy pracy każdego wzmacniacza osobno należy brać RL/2.

Do obliczeń ku'' bierzemy wzmocnienie bez „-” , bo napięcie na wejściu wzm 2 jest obrucone o 180⁰ względem Uwe wzmacniacza 1.

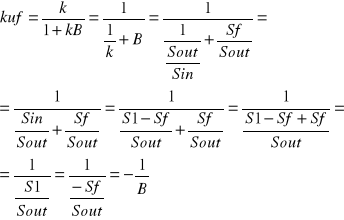

5. Wzmocnienie układu z silnym ujemnym sprzężeniem zwrotnym

W przypadku takiego sprzężenia czysto ujemnego czułość wzmocn. ulega redukcji,podobnie jak samo wzmocnienie. Dla tego skrajnego przypadku wzmocnienie staje się praktycznie niezależne od parametrów aktywnych elem.wzmacniających i jego stałość przy zast.biernych el.w torze sprzęż.zwrotnego jest bardzo duża.

Dla silnego ujemnego sprzęszenia zwrotnego

S1=-Sf bo Sin jest prawie równe zero.

6. Ch-ka - zakres częstotliwości

Układ różniczkujący sygnalizuje napięciem na wyjściu zmiany sygnału wejściowego. Częstotliwość zmian jakie może zarejestrować układ różniczkujący zależy od stałej czasowej RC. Im mniejsza stała czasowa RC tym szybciej może rozładować się kondensator i zareagować na kolejną zmianę sygnału. Górną częstotliwością różniczkowania jest
. Powyżej tej częstotliwości wzmacniacz zachowuje się jak układ całkujący.

7. Układ z ujemnym sprzężeniem zwrotnym szeregowo - prądowym

Istnieje reguła, że gdy układ sprzężenia i wzmacniacza są połączone na danych wrotach równolegle, to impedancję otrzymuje się przez podzielenie impedancji bez sprzężenia przez różnicę zwrotną (1-kB). Odwrotnie gdy połączenie to jest szeregowe - należy pomnożyć przez różnicę zwrotną Odp: duża impedancja wej i wyj

8. Dużą wartość wsp.tł.syg.sumacyjnychCMRR

Wsp.tłumienia syg CMRRE jest ilorazem wartości wzm.róż przez wartość wzm.syg wspólnego. Często podawany w dB.Aby zwiększyć CMRR oraz wsp. stabilizacji trzeba zwiększyć rez Re i pracować przy dużym prądzie emitera, a co za tym idzie duże wartości napięcia zasilania Ecc.

9. Wzmocnienie napięciowe k_Uf ≅ - R₂/R₁

Jest to układ wzmacniacza odwracającego fazę. Posiada on pętlę sprzężenia zwrotnego napięciowo równoległą.

Zakładając, że rezystancja wzmacniacza jest nieskończenie duża i do wejść wzmacniacza nie wpływają prądy to można napisać, że I₁ = I_F.

ponieważ U_in→0, to

10. Bieguny

Każdy biegun powoduje spadek wzmocnienia o 20dB/dek, a każde zero

powoduje wzrost wzmocnienia o 20dB/dek.Pierwszy biegun powoduje spadek wzm. o 20dB/dek. Następnie wzm. utrzymuje się na stałym poziomie, bo zero powoduje wzrost wzm. o 20dB/dek. Tym samym zahamowało spadek wzm.. Ostatni biegun powoduje znów spadek wzm. o 20dB/dek.Biegunem decydującym o dolnej częst. granicznej jest biegun:

11. Strzałki

Powyższy rysunek przedstawia układ z prądowo równoległym sprzężeniem zwrotnym. Sprzężenie tego typu nie zmienia wartości napięcia wejściowego, tzn. napięcie wejściowe wzmacniacza jest równe napięciu wejściowemu układu podstawowego. Zatem wzmocnienie napięciowe nie ulega zmianie.

Wzmocnienie prądowe jest mniejsze, bo:

12. Która z poniższych struktur ma właściwości filtru środkowo-przepustowego

W punkcie A realizowane jest filtr środkowo przepustowy ze wzmacniaczem nieodwracającym fazy. W układzie tym występuje dodatnie sprzężenie zwrotne, co może być powodem niestabilnej pracy. Dlatego dodatkowo stosuje się ograniczenie wzmocnienia wzmacniacza rezystorami R_a i R_b. Tego ograniczenia brakuje w układach w punktach C i D.

W punkcie B zastosowano wzmacniacz odwracający fazę, co zapewnia ujemne sprzężenie zwrotne. Układ może pracować stabilnie.

13. Proces wyznaczenia maksymalnej amplitudy przenoszonej przez wzmacniacz wspólnego emitera:We wzmacniaczach wyróżnia się dwie proste pracy:

statyczną (ma mniejsze nachylenie) i dynamiczną (bardziej stroma)

Dynamiczna prosta pracy pokazuje jak zmieniać się będzie punkt pracy tranzystora przy sterowaniu sygnałem zmiennym. Jest ona bardziej stroma, ponieważ we wzmacniaczu w konfiguracji OE rezystor Re jest bocznikowany kondensatorem przez co emiter tranzystora znajduje się na potencjale masy dla sygnałów zmiennych. Prosta statyczna ma nachylenie

-1(Re+Rc), a prosta dynamiczna ma nachylenie -1/Rc.

Maksymalne amplitudy sygnałów napięciowych z góry ograniczone są przez wartość napięcia (E_CC - U_Re), a od dołu napięciem nasycenia tranzystora U_Cemin.

Maksymalne amplitudy sygnałów prądowych z góry ograniczone są przez I_Cmax - prąd jaki może płynąć przez kolektor, który nie będzie znacznie zniekształcał sygnału, a od dołu prąd zerowy. Odp. A

14. Poniższy układ powinien spełniać następujące warunki projektowe

Przedstawiony układ jest układem całkującym. Rezystory R1 i R2 służą do ograniczania wzmocnienia, bo dla małych częstotliwości impedancja 1/sC jest duża i wzmocnienie układu znacznie wzrasta i przez to powstają w układzie duże szumy.

Rd sluży do uzyskania najmniejszego błędu spowodowanego napięciem niezrównoważenia powstającego na skutek przepływu wejściowych prądów polaryzujących f_{d całkowania} ≈ 1/(R₁C), f_{g całkowania} = ω_T , R_d = R₁|| R₂ oraz f_{d całkowania} ≈ 1/(R₁C), f_{g całkowania} = | k_{U ACII}| ω_g, R_d = R₁|| R₂

15. wzmocnienie może być
obliczone ze wzoru

I2=-Il=-YlU2

to podstawiam do drugiego równania macierzy Y

16. Który z układów tranz unipol. jest prawidłowo spolaryzowany?

U_RS = I_D*Rs = 5mA*600Ω=3V

U_RD = I_D*R_D = 5mA*1,5k = 7,5V

U_DS = E_DD-U_RS-U_RD=4,5V

17. Wzmocnienie układu kaskody dla częstotliwości średnich (ACII)

Kaskoda jest to wzmacniacz składający się z dwóch stopni. Pierwszy stopień tworzy tranzystor w konfiguracji OE, a drugi to stopień to wzmacniacza OB.

Ponieważ dla wzmacniacza OE obciążenie stanowi rezystancja wejściowa wzmacniacza OB, która jest bardzo mała, to wzmocnienie napięciowe tego stopnia jest niewielkie i nie wpływa na wzmocnienie całego układu. O wzmocnieniu kaskody decyduje zatem stopień OB, który wzmacnia odwrócone napięcie ze wzmacniacza OE. Dlatego przed wzorem na wzmocnienie znajduje się minus.

19. Wąskopasmowy wsp. szumów F jest definiowany jako:

Wszystkie odpowiedzi. Ul -wspólczynnik napięciowy szumów na obciążeniu G_L, Ul'-wsp na obc. G_L pochodzący tylko od źródła sygnału.

19. współczynniki stabilizacji S_i i S_U

Trzeba liczyć z definicji. Obliczamy pochodną prądu Ic po I_CB0 lub U_BE.

20. Przedstawiony poniżej układ stosowany jest jako źródło prądowe Widlara

21. Punkt pracy tranzystora pracującego we wzmacniaczu mocy klasy B

Wzmacniacze mocy klasy B nie posiadają wstępnej polaryzacji

(polaryzacji stałoprądowej tranzystorów)

Przy braku sygnału z generatora tranzystor jest w stanie zatkania.

22. Wzmocniene napięciowe poniższego układu wynosi:

Kuf = U2/U1 U2=(kuUin)*(RL/(Rwy+RL)) Uf=U2*(R1/(R1+R2))

U1=Uin+Uf Uf=(R1/(R2+R1))kuUin(RL/(RL+Rwy))

23. Rezystancja wejściowa R_WE = U₁/I_in

24. sprawność wzmacniacza mocy klasy A przy niepełnym wysterowaniu

P_u - moc wyjściowa P_D - moc dostarczana do układu

k - współczynnik wysterowania I_m',U_m' - maks. Amplitudy sygnałów na wyjściu

Sygnały I_m i U_m zależą od stopnia wysterowania.

P_D = U_CEQ * I_CQ

P_U = 0,5 * I_m' * U_m'

dla maksymalnego wysterowania (k=1):
stąd

25. Związki pomiędzy parametrami Ebersa-Molla

???

26. Który układów nie przesuwa na wyjściu fazy sygnału wejściowego dla częstotliwości średnich (ACII): układ wspólnego kolektora, układ wspólnego bazy, układ wspólnego drenu, układ wspólnej bramki

28. Wzmocnienie układu ze wzm.transimpedanyjnym wynosi:

U_L = E_T = I_T Z_T

30. Wsp.prostokątności we wzmacniaczach selektywnych def. jako:

p=B3dB/B20dB lub p=2Δf3dB/2Δf20dB - charakteryzuje on stromość opadania charakterystyki amplitudowej. Dla idealnego wzm. Selektywnego p=1

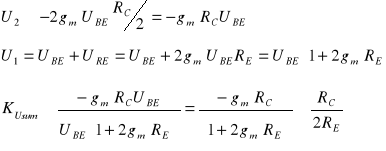

31. Wzmocnienie sumacyjne wzmacniacza różnicowego

g_m' jest prawie równe 1, a 1 w wyrażeniu (1+2g_m'R_E) można pominąć.

g_m' = r_BE/(r_BE+r_BB)

32. Poniższy schemat przedstawia układ wtórnika napięciowego, wzmacniacza nieodwracającego

Układ można interpretować jako wzmacniacz nieodwracający fazy o wzmocnieniu:

Ku = 1+R2/R1 gdzie R1 = ∞

Stąd: R2/R1 → 0 i Ku = 1+0 = 1 .

37. Zniekształcenia skrośne występują we wzm. mocy:

Powstają we wzmacniaczach klasy B w okolicy przejścia sygnału przez zero, w momencie przełączania elementów czynnych. Charakterystyki elementów czynnych w okolicy zera prądu wyjściowego są bowiem najbardziej nieliniowe. Redukcja tych zniekształceń polega na takim ustaleniu punktu pracy tych elementów, aby bezpośrednio w okolicy zera charakterystyki przejściowej wzmacniacza pracowały obydwa elementy
