POLITECHNIKA POZNAŃSKA

Instytut Elektrotechniki Przemysłowej

Zakład Podstaw Elektrotechniki

Laboratorium z Podstaw Elektrotechniki

Ćwiczenie nr I-2

Temat: Twierdzenie Thevenina i Nortona

Rok akademicki:

Wydział:

Rodzaj studiów:

Nr grupy:

Data:

wykonanie ćwiczenia

oddanie sprawozdania

Ocena:

Uwagi:

  1. Wyznaczanie charakterystyki napięciowo-prądowej dla złożonego 0x08 graphic
    dwójnika aktywnego.

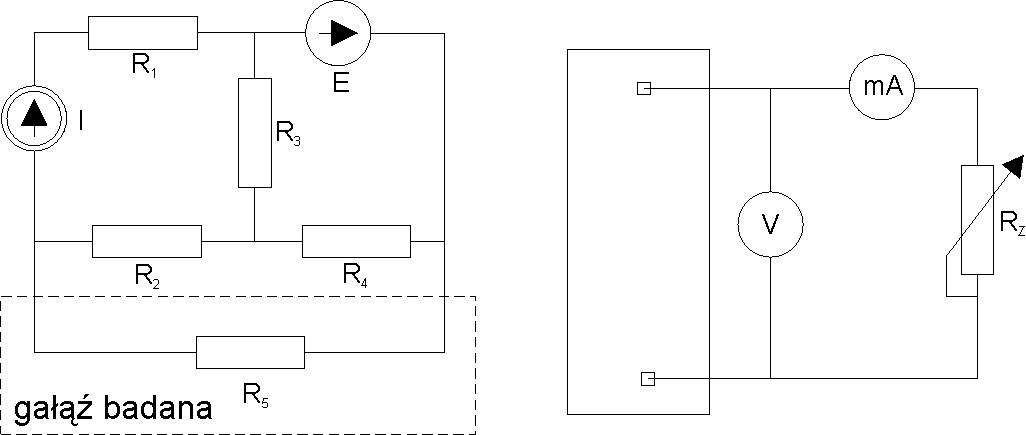

    1. Schematy połączeń

E = 6V, I = 0,1mA, R1 = 40Ω, R2 = 30Ω, R3 = 60Ω, R4 = 60Ω, R5 = 90Ω, RZ = 0 - 2600Ω

    1. Tabela wyników

lp.

z pomiarów

z charakterystyki

uwagi

U

I

U0

I0

Rw

- - -

V

mA

V

mA

Ω

- - -

1.

8,7

6,1

9,08

148

stan jałowy

2.

8,6

8,7

1000

3.

8,2

13,0

950

4.

7,7

23,2

890

5.

6,1

48,7

700

6.

0,2

145,0

0

stan zwarcia przez miliamp.

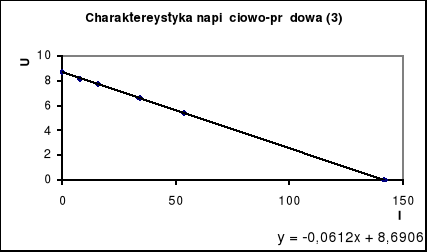

    1. Wykres charakterystyki napięciowo - prądowej

0x01 graphic

0x01 graphic

1.4 Wyliczenie w sposób analityczny napięcia i prądu źródłowego

0x01 graphic

  1. Pomiar rezystancji wewnętrznej mostkiem technicznym

    1. 0x08 graphic

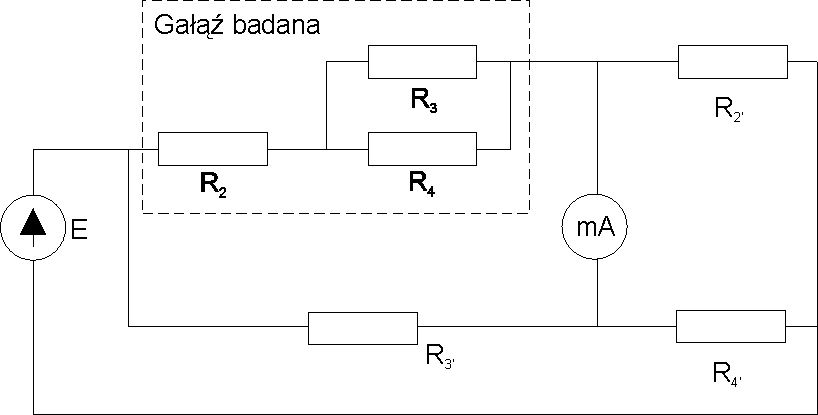

      Schemat połączeń

    1. Tabela wyników

    2. Rw

      61Ω

      1. 0x08 graphic
        Wyznaczanie charakterystyki napięciowo-prądowej dla dwójnika zastępczego według twierdzenia Thevenina

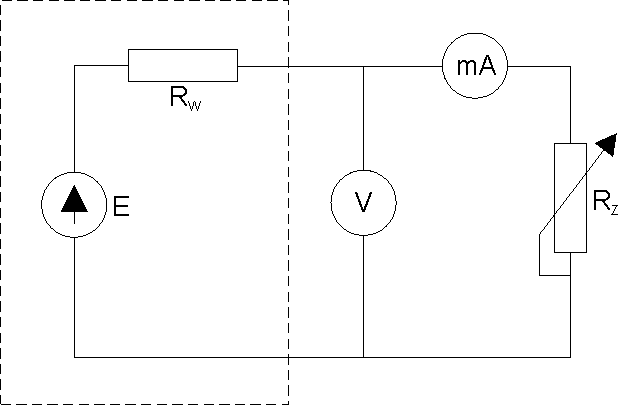

        1. Schemat połączeń

        2. Tabela wyników

        3. lp.

          z pomiarów

          uwagi

          U

          I

          - - -

          V

          mA

          - - -

          1.

          8,7

          0,0

          stan jałowy

          2.

          8,2

          8,2

          1000

          3.

          7,7

          15,8

          500

          4.

          6,6

          34,1

          200

          5.

          5,4

          54,1

          100

          6.

          0,0

          142,0

          stan zwarcia przez miliamp.

          1. 0x08 graphic
            Wyznaczanie charakterystyki napięciowo-prądowej dla dwójnika zastępczego według twierdzenia Nortona

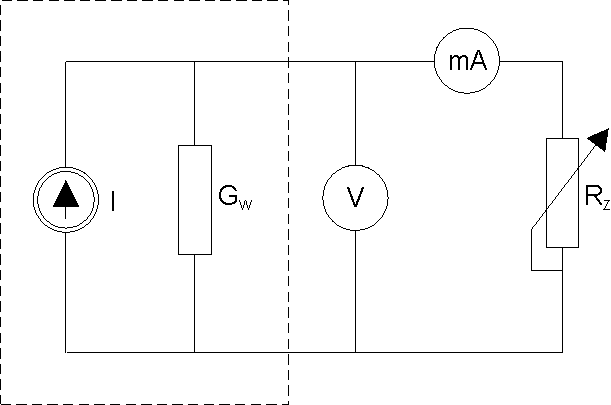

            1. Schemat połączeń

            2. Tabela wyników

            3. lp.

              z pomiarów

              uwagi

              U

              I

              - - -

              V

              mA

              - - -

              1.

              8,7

              0,0

              stan jałowy

              2.

              8,2

              8,2

              1000

              3.

              7,7

              15,8

              500

              4.

              6,6

              34,0

              200

              5.

              5,4

              54,0

              100

              6.

              0,0

              142,0

              stan zwarcia przez miliamp.

              1. Wykresy charakterystyk napięciowo - prądowych

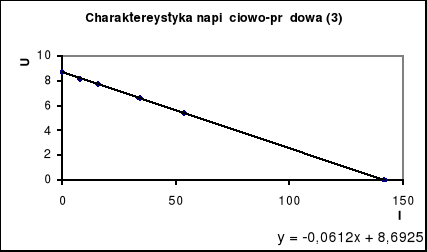

                1. Dla pomiarów z punktu 3

              0x01 graphic
              Dla pomiarów z punktu 4

              0x01 graphic

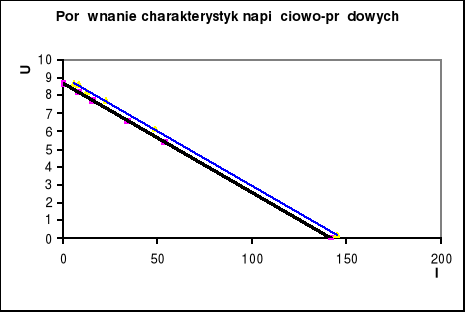

              1. Porównanie charakterystyk napięciowo - prądowych

              0x01 graphic

              1. Porównanie wyników pomiaru rezystancji mostkiem technicznym z wynikami obliczeń

              Wyznaczenie rezystancji wewnętrznej Rw w sposób analityczny:

              0x01 graphic

              1. Wnioski i uwagi

              Zestawienie charakterystyk wykazało że są one niemal identyczne. Wyniki uzyskane w sposób analityczny i z pomiarów różnią się o około 1%.

              Doświadczenie wykazało słuszność twierdzeń Thevenina i Nortona.

              Kartka z wynikami parafowana przez prowadzącego została dołączona na końcu sprawozdania.

              1. Użyte urządzenia

              Mierniki: Digital Multimeter V562 nr 5005/95 i 6023/95;
              Źródło zasilania;
              Opornik dekadowy DR 6-16, kl. 0,05 nr 6640/4096;
              Płytka z układem pomiarowym;
              Rezystor suwakowy 6640/4281.

              strona 6 z 6
