POLITECHNIKA SZCZECIŃSKA
WYDZIAŁ BUDOWNICTWA
I ARCHITEKTURY
PROJEKT Z PRZEDMIOTU:
KONSTRUKCJE BETONOWE
Wykonał:
Radosław Pińczak
BW III
2002/2003
Dane wyjściowe:
l1=8 [m]
l2=8 [m]
h1=0,8 [m]
h2=0,5 [m]

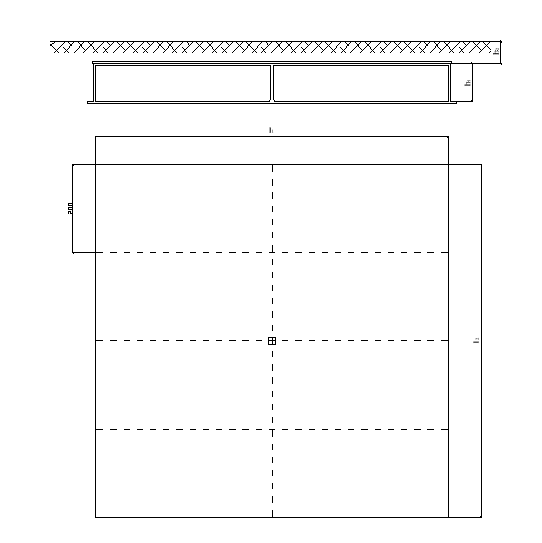

Schemat.
Zebranie obciążeń:
|
Obc. charakterystyczne |
Współ. oblicz. |
Obc. obliczeniowe |
Płyta żelbetowa |
1,0x1,0x0,08x25=2,0 |
1,1 |
2,2 |
Izolacja |
0,05 |
1,2 |
0,06 |
Warstwa |
0,1x2,2 |
1,3 |
2,86 |
Σ |
Σqk=4,25 |
|
Σqo=5,12 |
Sprawdzenie czy należy umieszczać zbrojenie w górnej części płyty:
b - szerokość płyty (liczona na 1mb)
h - wysokość płyty
h = 8 cm
Warunek sprawdzony - nie trzeba górnej części płyty.
Na zbrojenie przyjmuje stal A I;
Beton B 25.
Obliczam zbrojenie w pręcie:
Odcinek A
Przyjmuję 10 prętów o średnicy φ 6.
Odcinek B
Przyjmuję 8 prętów o średnicy φ 6
Odcinek C
Przyjmuję 8 prętów o średnicy φ 6

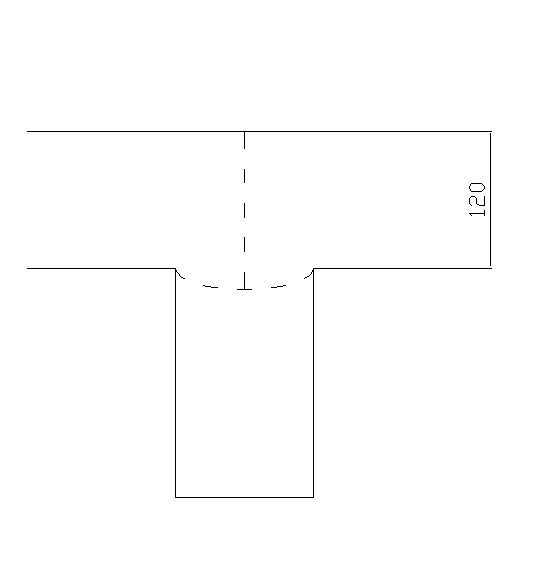

Zbrojenie na podporze:
Podpora MB
Podpora MC
Rozpiętość efektywna:
leff=lu+2a
a - długość oparcia belki
a=15cm
leff=4+2x0,15= 4,3 m
Obliczam największy moment:
=0,910
Przyjmuję 6 prętów o średnicy φ 12.
Nośność przekroju:
Obliczenie siły poprzecznej:
d=48cm
b=25cm
k=1,6-d = 1,6-0,48 = 1,12
Długość odcinka ścinania:
Rozmieszczenie prętów odciętych:
Przyjmuje a2=3,5cm
h=60
ctg45o=1
Liczba płaszczyzn odciętych:
przyjmuje n=2
Odstęp prętów odciętych:
Siła poprzeczna VRd 3,2
Asw2=1,589cm2
lydz=35kN/cm2
z=0,9d=43,2
sin45o=0,707
przyjęto ctgθ=2
VRd 3,2 > V'sd
87,42 >43,87
Do obliczenia strzemion należy przyjąć:
VRd 3,1=0,5 V'sd=0,5•43,87=21,94kN
Odstęp strzemion φ 6 ze stali A-0:
Asw1=2•s1=2•0,28=0,56
lyd1=19 kN/cm2
Graniczna siła poprzeczna (ze względu na ścinanie ukośne):
Przyjmuje
=30,06
Rozmieszczenie strzemion:
Max. rozstaw strzemion ze względu na minimalny stopień zbrojenia:
