SZKOŁA GŁÓWNA SŁUŻBY POŻARNICZEJ
KATEDRA TECHNIKI POŻAROWEJ			LABORATORIUM HYDROMECHANIKI
Ćwiczenie nr:	8	PLUTON 3 Grupa 13 C	Imię i nazwisko:		Ocena:
Temat: BADANIE MODELOWEJ SIECI WODOCIĄGOWEJ				Maciej Foryś
						Tomasz Suracki
Prowadzący: mł. kpt. mgr inż. Piotr Drzymała			Data wykonania: 03.11.2006	Data złożenia: 10.11.2006

1. Cel ćwiczenia:

Celem ćwiczenia jest przeanalizowanie pracy systemu wodociągowego na podstawie modelu sieci wodociągowej, poprzez obserwację zmiany rozkładu ciśnień w zależności od obranych punktów poboru wody z sieci. W ćwiczeniu także badamy zmianę ciśnienia na hydrancie w zależności od jego wydatku oraz sprawdzimy jak awaria sieci wodociągowej wpłynie na jej charakterystykę.

2. Charakterystyka pompowni:

Lp.	Q [m3/h]	Q [dm3/s]	Hp [m]
1	16,2	58,32	3,2
2	16	57,6	3,2
3	15,8	56,88	3,2
4	15,8	56,88	3,6
5	15,8	56,88	4
6	15,5	55,8	4
7	15,5	55,8	4,4
8	15,3	55,08	5,6
9	15,2	54,72	7,2
10	14,2	51,12	12,4
11	12,6	45,36	19,2
12	10	36	26,8
13	4,9	17,64	32,8
14	3,7	13,32	33,8
15	1,8	6,48	35,2

Wnioski:

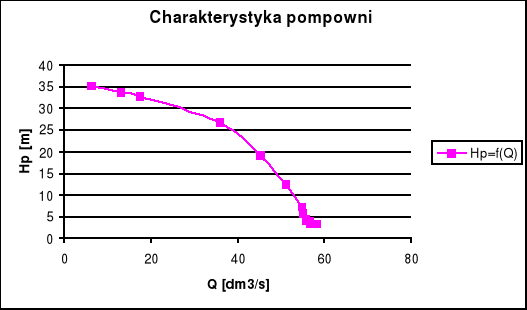

Analizując powyższy wykres pompowni stwierdzamy, że funkcja przyjmuje typowy kształt jak charakterystyka pomp połączonych równolegle. W miarę zwiększania się wydatku, wysokość podnoszenia maleje.

4. Plan aksonometryczny modelu sieci wodociągowej:

WSZYSTKIE ZAWORY OTWARTE W SIECI
Nr, zaworu		V [dm3		p [Mpa]		t [s]
1		10		0,24		-
2		10		0,22		13,84
3		10		0,21		-
4		10		0,2		14,3
5		10		0,2		14,49
6		10		0,25		-
7		10		0,24		-
8		10		0,21		15,29
9		10		0,2		15,11
10		10		0,22		-
11		10		0,22		-
12		10		0,24		-
13		10		0,24		-
SIEĆ Z AWARIĄ (ZAWÓR 1 ZAMKNIĘTY)
Nr. zaworu	V [dm3		p [Mpa]		t [s]
1	10		0,18		-
2	10		0,19		15,18
3	10		0,17		-
4	10		0,18		15,72
5	10		0,16		16,02
6	10		0,2		-
7	10		0,2		-
8	10		0,18		17,09
9	10		0,16		16,79
10	10		0,19		-
11	10		0,2		-
12	10		0,22		-
13	10		0,2		-

Wnioski:

Celem powyższego doświadczenia było zbadanie parametrów sieci wodociągowej w określonych punktach oraz ich zależność od zmian w poborze wody. Badaliśmy owe parametry w dwóch przypadkach: sieci z jedną awarią oraz sieci bezawaryjnej.

W pierwszym przypadku stwierdziliśmy, iż najmniejsze ciśnienia są w najdalszych miejscach sieci wodociągowych oraz najwyżej położonych. Jest to spowodowane stratami występującymi w rurach oraz na wszelkiego rodzaju zgięciach i zaworach. Wydatki w najdalej oddalonych miejscach są również najmniejsze. Ciśnienia i wydatki przy zasilaniu są największe.

W przypadku wystąpienia awarii na pierwszym zaworze stwierdziliśmy, iż manometry położone bezpośrednio za tym zaworem wskazują najmniejsze ciśnienie. Spowodowane jest to wszelkiego rodzaju stratami oraz tym, iż woda musi przebyć długą drogę zanim trafi do tego miejsca. Jest to zaleta wodociągów pierścieniowych gdyż w przypadku awarii nie następuje całkowite odcięcie dopływu wody.

5.Charakterystyka przepływowa hydrantu

Lp.	V [dm3]	t [s]	p [MPa]	Q [dm3/s]	H [m]
1	10	16,34	0,175	0,6119951	17,5
2	10	16,91	0,18	0,59136606	18
3	10	16,89	0,18	0,59206631	18
4	10	17,44	0,18	0,5733945	18
5	10	18,41	0,185	0,54318305	18,5
6	10	21,38	0,19	0,46772685	19
7	10	26,51	0,2	0,37721614	20
8	10	46,92	0,21	0,21312873	21
9	10	59,94	0,22	0,1668335	22

Wnioski:

Doświadczenie polegało na zbadaniu charakterystyki przepływowej hydrantu. Manipulując zaworem powoli zamykaliśmy hydrant. Dzięki temu uzyskiwaliśmy coraz większą wysokość podnoszenia na rzecz wydatku. Tym samym zwiększa się ciśnienie i czas w którym przepłynie 10 dm³ wody.

---
