LABORATORIUM TEORII POLA |
|||
Nazwisko i Imię Masełko Rafał |
Grupa ED 4.3
|
Data 19.05.2011 r.
|
Ocena
|
Temat : Analiza pola elektrycznego uziomu pionowego za pomocą programu komputerowego QuickField |
1. Szkic wymiarowy uziomu rurowego:
2. Dana do obliczeń podane od prowadzącego:
U=1000V - napięcie
l=2 m - długość uziomu
ρ=140 Ω - opór właściwy
3. Obliczenie rezystancji uziomu:
4. Mapy rozkładów:
a) Mapa rozkładu potencjału i linii ekwipotencjalnych:
b) Mapa rozkładu gęstości prądu:
c) Mapa rozkładu natężenia pola:
5. Wykresy:

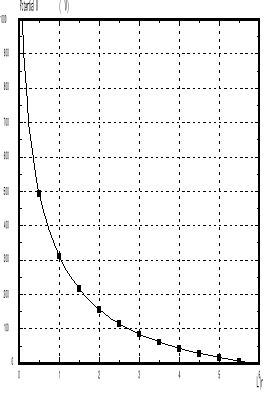

a) Rozkład potencjału V=f(r):

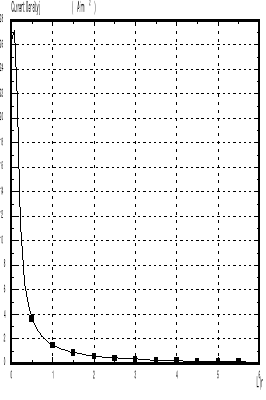

b) Gęstości prądu J=f(r) na powierzchni ziemi:
c) Rozkład gęstości prądu J=f(r):

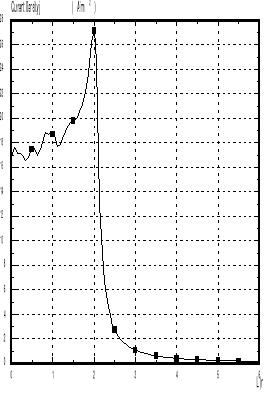

c1) z=0,5:

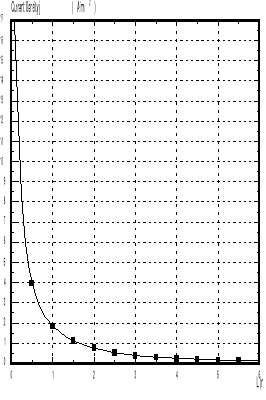

c2) z=l:
d) Rozkład gęstości prądu J=f(z) dla r=r0:
Wnioski:
W tym ćwiczeniu mogliśmy zaobserwować jak zmieniają się szczególne jednostki w uziomie. Rozkład gęstości prądu maleje wraz z oddalaniem od ośrodka uziomu i ok. 6m od niego przyjmuje wartości bliskie 0. Podobnie jest z rozkładem potencjału, napięcie wraz z oddalaniem się od uziomu maleje i ok. 6m od niego przyjmuje wartości bliskie 0. Charakterystyka rozkładu gęstości prądu J=f(z) dla r=r0 znacząco rożni się od rozkładu gęstości prądu J=f(r) na powierzchni ziemi.
