Skalowanie termopary (20), Sprawolki


Instytut Fizyki Politechniki Wrocławskiej we Wrocławiu

Adam Janik

Wydział Elektroniki

kierunek: AIR

data wykonania ćwiczenia:

98-03-20

rok akademicki:

97/98

Ocena:

..........................................................................................

Temat ćwiczenia: Skalowanie termopary.

1. Cel ćwiczenia.

Celem ćwiczenia jest:

2. Metodyka pomiaru.

W pierwszej części doświadczenia przeprowadzamy skalowanie termopary. Polega ono na wyznaczeniu zależności napięcia termoelektrycznego od temperatury. W tym celu umieszcza się jedno ze spojeń termopary w mieszaninie wody z lodem, a drugie w pojemniku zaopatrzonym w dwa termometry, w którym możemy zmieniać temperaturę w sposób kontrolowany. Co 2 stopnie Celsjusza notujemy wskazanie miliwoltomierza. Z tych pomiarów wyznaczamy współczynnik termoelektryczny 0x01 graphic
. Druga część ćwiczenia polega na wyznaczeniu temperatury krzepnięcia metalu. Przy pomocy stopera mierzymy czas i co 20 sekund odczytujemy wskazanie miliwoltomierza.

3. Spis przyrządów użytych w doświadczeniu.

4. Wyniki pomiarów.

a) skalowanie termopary

Termometr 1

Termometr 2

Temperatura T

Napięcie U

[oC]

[oC]

[oC]

[mV]

24

23

23,5

0,675

26

25

25,5

0,815

28

27

27,5

0,895

30

29

29,5

0,985

32

31

31,5

1,06

36

35

35,5

1,225

38

37

37,5

1,304

40

39

39,5

1,4

42

41

41,5

1,49

44

43

43,5

1,574

46

45

45,5

1,675

47,5

47

47,25

1,76

49,5

49

49,25

1,843

51,3

51

51,15

1,937

53,3

53

53,15

2,021

55,5

55

55,25

2,101

57,3

57

57,15

2,197

59,5

59

59,25

2,276

61,3

61

61,15

2,365

63,3

63

63,15

2,457

65,3

65

65,15

2,547

67,3

67

67,15

2,63

69,3

69

69,15

2,731

71,3

71

71,15

2,818

73,5

73

73,25

2,918

75,5

75

75,25

3,011

77,5

77

77,25

3,098

79,5

79

79,25

3,197

81,5

81

81,25

3,284

Temperatura T jest średnią arytmetyczną ze wskazań dwóch termometrów.

b) wyznaczanie temperatury krzepnięcia

Odczyt wskazań miliwoltomierza co 20 sekund.

Lp.

U

Lp.

U

Lp.

U

Lp.

U

[s]

[mV]

[s]

[mV]

[s]

[mV]

[s]

[mV]

1

0

13,353

34

660

3,098

67

1320

2,366

100

1980

1,752

2

20

12,732

35

680

3,042

68

1340

2,363

101

2000

1,724

3

40

12,114

36

700

2,986

69

1360

2,365

102

2020

1,702

4

60

11,408

37

720

2,934

70

1380

2,367

103

2040

1,679

5

80

10,709

38

740

2,871

71

1400

2,366

104

2060

1,658

6

100

10,013

39

760

2,838

72

1420

2,365

105

2080

1,637

7

120

9,383

40

780

2,795

73

1440

2,365

106

2100

1,619

8

140

8,841

41

800

2,773

74

1460

2,36

107

2120

1,602

9

160

8,33

42

820

2,728

75

1480

2,349

108

2140

1,587

10

180

7,87

43

840

2,671

76

1500

2,336

109

2160

1,574

11

200

7,421

44

860

2,623

77

1520

2,333

110

2180

1,558

12

220

7,03

45

880

2,585

78

1540

2,327

111

2200

1,54

13

240

6,676

46

900

2,541

79

1560

2,321

112

2220

1,525

14

260

6,344

47

920

2,497

80

1580

2,31

113

2240

1,508

15

280

6,054

48

940

2,458

81

1600

2,295

114

2260

1,495

16

300

5,755

49

960

2,426

82

1620

2,284

115

2280

1,48

17

320

5,508

50

980

2,395

83

1640

2,27

116

2300

1,465

18

340

5,288

51

1000

2,359

84

1660

2,246

117

2320

1,452

19

360

5,055

52

1020

2,332

85

1680

2,213

118

2340

1,442

20

380

4,841

53

1040

2,321

86

1700

2,174

119

2360

1,431

21

400

4,646

54

1060

2,323

87

1720

2,14

120

2380

1,42

22

420

4,484

55

1080

2,327

88

1740

2,101

121

2400

1,409

23

440

4,361

56

1100

2,33

89

1760

2,061

122

2420

1,398

24

460

4,273

57

1120

2,345

90

1780

2,024

123

2440

1,391

25

480

4,148

58

1140

2,354

91

1800

1,991

124

2460

1,385

26

500

4,005

59

1160

2,363

92

1820

1,961

125

2480

1,38

27

520

3,843

60

1180

2,37

93

1840

1,93

126

2500

1,374

28

540

3,718

61

1200

2,371

94

1860

1,901

127

2520

1,368

29

560

3,571

62

1220

2,368

95

1880

1,875

128

2540

1,359

30

580

3,442

63

1240

2,365

96

1900

1,851

129

2560

1,351

31

600

3,319

64

1260

2,364

97

1920

1,829

130

2580

1,344

32

620

3,225

65

1280

2,363

98

1940

1,805

131

2600

1,339

33

640

3,154

66

1300

2,365

99

1960

1,778

4. Obliczenia.

Współczynnik termoelektryczny.

Przy wyznaczaniu współczynnika termoelektrycznego skorzystamy z następującej zależności:

0x01 graphic

W naszym przypadku:

Z tego współczynnik termoelektryczny :

0x01 graphic

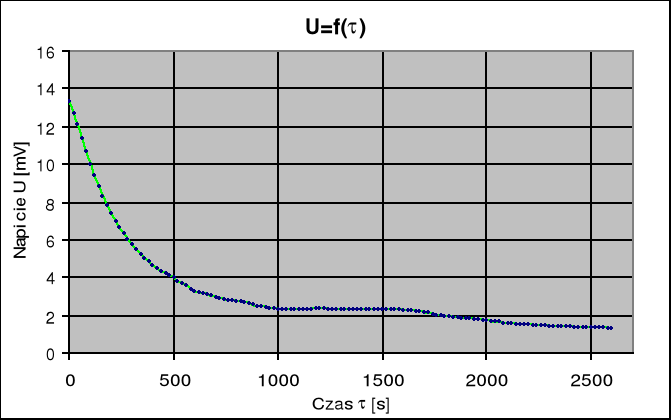

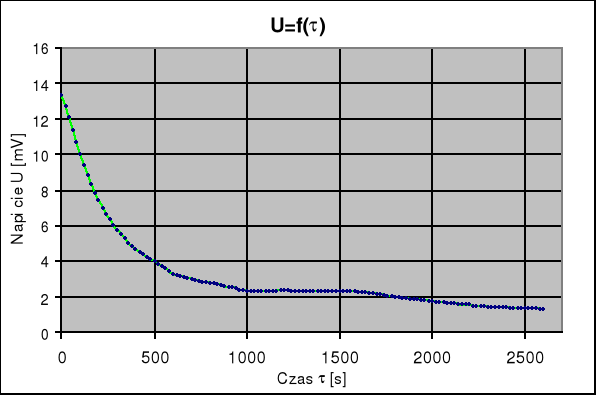

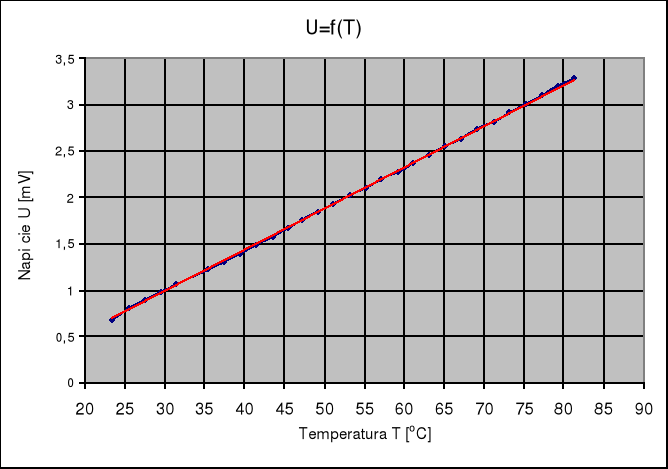

Wykresy:

0x08 graphic

Z tabelki możemy odczytać, że stop metalu krzepnie gdy siła termoelektryczna wynosi około 2,363 mV, co odpowiada temperaturze ok. 67oC.

5. Wnioski.


Z pierwszej części naszego doświadczenia wynika, że w skalowaniu termopary zależność siły termoelektrycznej w funkcji temperatury jest funkcją liniową. Stwierdzić to możemy na podstawie wykresu po aproksymacji funkcją liniową. Widać z tego, że wykresy te się pokrywają. Współczynnik termoelektryczny dla badanej termopary wynosi 0,045 mV/K. Z kolei przy wyznaczaniu temperatury krzepnięcia stopu metalu wykres zależności siły termoelektrycznej w funkcji czasu jest zbliżony do hiperboli. Badany stop krzepnie przy napięciu ok. 2,363 mV. Korzystając z tabeli skalowania termopary odczytać możemy temperaturę krzepnięcia stopu, która wynosi ok. 67oC. Poziom temperatury wskazuje, że dany stop jest łatwo topliwy.
