cw rach b7-ss, Budownictwo, II rok, Mechanika gruntów


B7(X1-7, I1)S1, B7(X1-6)N1

OBLICZANIE NAPRĘŻĘŃ W GRUNCIE I OSIADANIA FUNDAMENTU

Dla podanego schematu warunków wodno-gruntowych podłoża oraz schematu obciążeń określić:

Na granicach warstw obliczeniowych, pod środkiem prostokątnego obszaru obciążającego wyznaczyć następujące rozkłady :

Wyniki obliczeń przedstawić:

Obliczyć osiadanie całkowite fundamentu.

Schemat warunków wodno - gruntowych

0x01 graphic

D = przyjąć dla każdej grupy oddzielnie

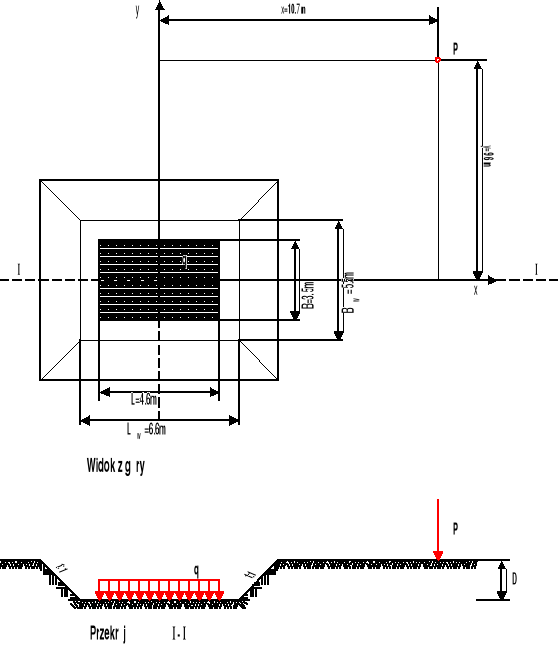

Schemat obciążenia

0x01 graphic

q, P - przyjąć dla każdej grupy oddzielnie

  1. Obliczenie naprężeń w gruncie

  1. Odczytanie parametrów normowych.

Na podstawie normowych wartości parametrów kierunkowych (IL lub ID), z normy

[PN-81/B-03020 - tabele nr1 i nr 2] odczytać parametry normowe gruntów.

Numer warstwy geotechnicznej

Rodzaj

gruntu

IL(n) lub ID(n)

wn(n) [%]

ρ(n) [g/cm3]

ρs(n) [g/cm3]

I

II

III

IV

V

VI

VII

VIII

XI

  1. Obliczanie gęstości objętościowej gruntu nawodnionego.

Wykonywane jest dla warstw, w których występuje woda naporowa i swobodna nienaporowa (dla warstw gruntów niespoistych - mokrych M i wilgotnych W oraz warstw gruntu spoistego poprzez które przesącza się woda).

W przykładzie dotyczy to:

III, IV, VII, VIII warstwy geotechnicznej, czyli

7, 8, 9, 15, 16, 17, 18 oraz 19 warstwy obliczeniowej - przy znanym z wykładu podziale na 20 warstw obliczeniowych.

ρd = 0x01 graphic
; 0x01 graphic
, n = 0x01 graphic
; [%] , ρonw = ρd + nρw ; 0x01 graphic

gdzie ρw - gęstość właściwa wody;

Nr warstwy geotechnicznej

ρd

n

ρonw

III

IV

VII

VIII

  1. Obliczenie gęstości objętościowej gruntu pod wodą.

Wykonywane jest dla warstw znajdujących się poniżej ustalonego źródła wody naporowej.

W przykładzie dotyczy to:

VII i VIII warstwy geotechnicznej czyli

15, 16, 17, 18 i 19 warstwy obliczeniowej.

ρopw = ρonw - ρw; 0x01 graphic

  1. Obliczenie gęstości objętościowej warstwy nieprzepuszczalnej.

Wykonuje się dla gruntów spoistych, na które działa woda naporowa powodująca zmniejszenie się ciężaru objętościowego.

W przykładzie dotyczy to:

VII warstwy geotechnicznej czyli

15, 16 i 17 warstwy obliczeniowej.

i = 0x01 graphic
gdzie: H - różnica pomiędzy poziomem wody nawierconym a ustalonym;

l - miąższość warstwy nieprzepuszczalnej;

i - spadek hydrauliczny;

j = i ρw cos gdzie j - ciśnienie spływowe;

- kąt odchylenia kierunku spływu od pionu;

ρ' = ρopw - j; 0x01 graphic

Obliczone gęstości gruntu z uwzględnieniem wody dla poszczególnych warstw są gęstościami obliczeniowymi:

ρ(r) = ρ(n) - dla warstw nienawodnionych - (n) oznacza wielkość normową

ρonw - dla gruntów nawodnionych

ρopw - dla warstw poniżej ustalonego źródła wody naporowej

ρ' - dla warstw na które działa woda naporowa

Gęstości obliczeniowe

Numer

warstwy

obliczeniowe gęstości objętościowe gruntu

specyfikacja

wartość

I

ρ(n)

II

ρ(n)

III

ρonw

IV

ρonw

V

ρ(n)

VI

ρ(n)

VII

ρ'

VIII

ρopw

IX

ρ(n)

  1. Obliczenie naprężeń w gruncie.

  1. Obliczenie naprężeń pierwotnych σzρ

σzρ i = hiρ(r)g

gdzie: hi - grubość danej warstwy obliczeniowej

ρ(r) - gęstość objętościowa danej warstwy

(odpowiednio : ρonw, ρopw, ρ', ρ(n) dla poszczególnych warstw)

g - przyspieszenie ziemskie

Następnie liczymy naprężenia pod poszczególnymi warstwami sumując naprężenia z warstw położonych powyżej:

σzρ = 0x01 graphic

  1. Obliczenie naprężeń wtórnych σzs

σzs = σoρ(r)m

gdzie:

σoρ(r) - obciążenie gruntem na poziomie dna wykopu

m - współczynnik rozkładu naprężenia pod środkiem obszaru prostokątnego obciążonego równomiernie zależny od stosunku:

- wymiarów wykopu Lw / Bw oraz

- głębokości zi /Bw

[PN - 81/B - 03020 rys. Z2 - 12]

  1. Obliczenie naprężeń od obciążenia ciągłego (fundamentem) σzq

σzq = qm

gdzie:

q - obciążenie fundamentem

m - współczynnik rozkładu naprężenia pod środkiem obszaru prostokątnego obciążonego równomiernie zależny od stosunku:

- wymiarów fundamentu L/B i

- głębokości zi /B

[PN - 81/B - 03020 rys. Z2 - 12]

  1. Obliczenie naprężeń od sąsiedniej siły skupionej σzQ

σzQ = 0x01 graphic

gdzie:

P - wartość siły skupionej;

Q - współczynnik naprężenia zależny od:

- odległości przyłożenia siły r = 0x01 graphic
i

- głębokości obliczeniowej zi

[PN - 81/B - 03020 rys. Z2 - 10]

  1. Obliczenie naprężeń całkowitych od przyłożonego obciążenia σzqc

σzqc = σzq + σzQ

{suma naprężeń od obciążenia siłą sąsiednią i fundamentem}

  1. Obliczenie naprężeń dodatkowych σzd

σzd = σzqc - σzs

{od naprężeń całkowitych od przyłożonego obciążenia odejmujemy naprężenia wtórne}

  1. Obliczenie naprężeń minimalnych σzmin

σzmin = σzρ - σzs

{od naprężeń pierwotnych odejmujemy naprężenia wtórne}

  1. Obliczenie naprężeń całkowitych σzt

σzt = σzρ + σzd

{suma naprężeń pierwotnych i całkowitych od przyłożonego obciążenia}

NA PODSTAWIE OBLICZONYCH WARTOŚCI NAPRĘŻEŃ SPORZĄDZAMY ICH WYKRES DLA ZADANYCH WARUNKÓW WODNO - GRUNTOWYCH.

  1. Obliczeni osiadania fundamentu.

Naprężenia do obliczeń, obciążenia, grubości warstw są takie same jak w części I i II.

    1. Obliczanie naprężeń w środku warstw obliczeniowych

      1. naprężenia wtórne

σzsi` =0x01 graphic

      1. naprężenia dodatkowe

σzdi` =0x01 graphic

    1. Obliczanie osiadań: Si, Sc

Z PN - 81/B - 03020 - rys. 6 i 7

odczytujemy moduły ściśliwości dla poszczególnych warstw obliczeniowych

      1. od naprężeń dodatkowych.

si' =0x01 graphic
[PN-81/B-03020 wzór 21]

      1. od naprężeń wtórnych.

si'' =0x01 graphic
[PN-81/B-03020 wzór 20]

gdzie:  - współczynnik uwzględniający stopień odprężenia podłoża po wykonaniu wykopu

=0 gdy czas wznoszenia budowli nie trwa dłużej niż jeden rok

=1 gdy czas wznoszenia budowli jest dłuższy niż jeden rok

(czas wznoszenia budowli trwa od wykonania wykopów fundamentowych do zakończenia stanu surowego,
z montażem urządzeń stanowiących obciążenie stałe)

      1. w poszczególnych warstwach

si = si' + si'' [PN-81/B-03020 wzór 19]

3. Osiadanie całkowite

Obliczamy zgodnie z PN-81/B-03020 punkt 3.5.3

do głębokości zmax, na której σzd 0,3 σzρ [PN-81/B-03020 wzór 22]

sc =0x01 graphic

Jeśli jednak głębokość ta wypada w obrębie warstwy geotechnicznej o module ściśliwości pierwotnej M0 co najmniej dwukrotnie mniejszym niż w bezpośrednio głębiej zalegającej warstwie geotechnicznej, to zmax należy zwiększyć do spągu tej warstwy słabszej.
