METODY OPISU WŁAŚCIWOŚCI TRANZYSTORÓW

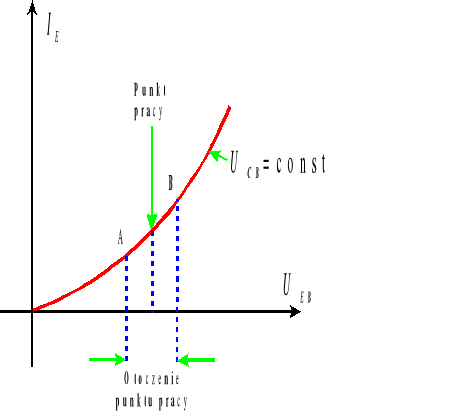

Znajomość pełnych charakterystyk statycznych tranzystora (elementu nieliniowego) nie zawsze jest konieczna. Często wystarcza znajomość parametrów tego elementu w otoczeniu wybranego punktu pracy:

0x08 graphic
0x01 graphic

W ogólnym przypadku tranzystor może być opisany za pomocą modelu:

Istnieją dwa rodzaje modeli liniowych tranzystora:

Parametry liniowego modelu statycznego mogą być wyznaczone w otoczeniu punktu pracy z charakterystyk statycznych tranzystora.

Ponieważ TB składa się z dwu złączy przeciwstawnie (n-p, p-n) połączonych szeregowo, zatem najprostszy nieliniowy model statyczny może być przedstawiony jako połączenie dwu diod:

0x08 graphic
0x01 graphic

IdE, IdC - prądy złączy emiterowego i kolektorowego, traktowanych jako niezależne diody:

0x08 graphic
0x01 graphic

0x01 graphic

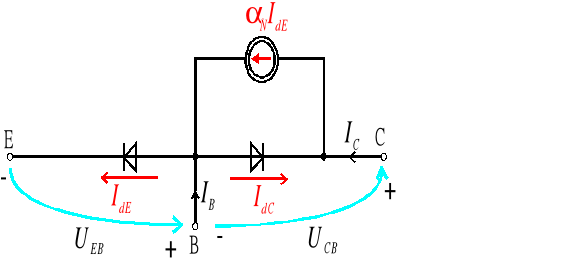

Jeżeli TB pracuje w zakresie normalnym, to przez złącze B-C oprócz prądu wstecznego IdC płynie również prąd nośników wstrzykiwanych ze złącza E-B, czyli prąd αN IdE pokazany w schemacie zastępczym jako źródło prądowe włączone równolegle do diody B-C:

0x08 graphic
0x01 graphic

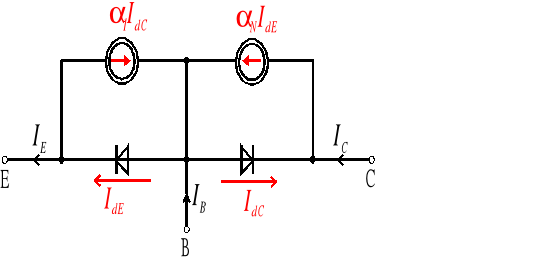

W przypadku pracy TB w zakresie nasycenia oraz inwersyjnym to przez złącze E-B oprócz prądu wstecznego IdE płynie również prąd nośników wstrzykiwanych ze złącza C-B, czyli prąd αI IdC pokazany w schemacie zastępczym jako źródło prądowe włączone równolegle do diody E-B:

0x08 graphic
0x01 graphic

αN - wzmocnienie prądowe w kierunku normalnym (od emitera do kolektora)

αI - wzmocnienie prądowe w kierunku inwersyjnym (od kolektora do emitera)

W rzeczywistych TB: αN >>αI TB nie działa symetrycznie kolektor i emiter nie są końcówkami w pełni zamienialnymi.

0x08 graphic
Model Ebersa-Molla może być również wykorzystany do opisu TB w warunkach dynamicznych. W tym celu statyczny model Ebersa-Molla uzupełniany jest pojemnościami złączowymi:

0x01 graphic

CZWÓRNIKOWE MODELE TB

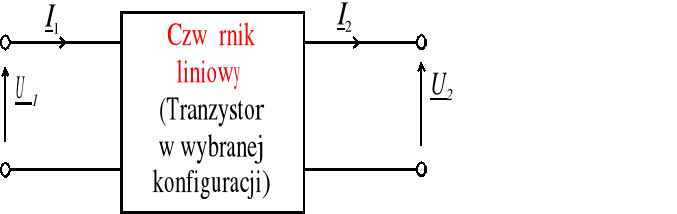

Jeżeli linearyzowany TB zostanie pobudzony sygnałem harmonicznym 0x01 graphic
to stosując zapis wskazowy otrzymujemy:

 0x01 graphic

0x08 graphic
Do opisu tak powstałego czwórnika liniowego można wykorzystać różne zależności pomiędzy napięciami i prądami na wejściu i wyjściu i otrzymać odpowiednie układy równań opisujące ten czwórnik, np.:

W praktyce najczęściej stosowany jest opis TB za pomocą równań hybrydowych:

0x08 graphic
0x08 graphic
0x01 graphic

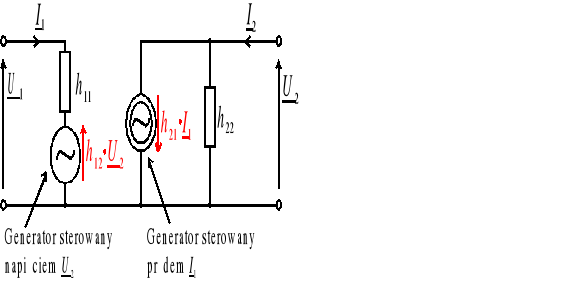

Synteza modelu TB opisanego równaniami hybrydowymi:

 0x01 graphic

Z równań czwórnikowych wynikają definicje poszczególnych elementów macierzy [h]:

0x08 graphic
0x01 graphic

0x08 graphic
0x01 graphic

0x08 graphic
0x01 graphic

0x08 graphic
0x01 graphic

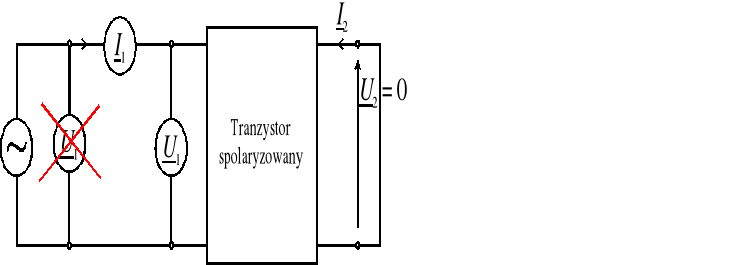

Z definicji współczynników hij widać, że łatwo jest zrealizować układy do ich pomiaru. Ćw.: Narysować odpowiednie układy pomiarowe, np.:

0x01 graphic

W ogólnym przypadku współczynniki hij są liczbami zespolonymi. W zakresie małych częstotliwości współczynniki hij można przybliżyć za pomocą Re[hij].

Uwaga! Współczynniki hij wyznaczone z ch-k statycznych są zawsze pozbawione części urojonej i dlatego są niesłuszne w zakresie wielkich częstotliwości.

Wartości elementów powyższego schematu zastępczego zależą od konfiguracji tranzystora.

W celu zaznaczenia do jakiej konfiguracji odnoszą się one, stosuje się dodatkowe indeksy literowe b, e oraz c:

hijb lub [h]b OB hije lub [h]e OE hijc lub [h]c OC

W literaturze anglojęzycznej i katalogach firm zagranicznych często indeks dwucyfrowy zastępuje się jedną literą według klucza:

h11hi (input - wejście), h12hr (reverse - oddziaływanie zwrotne), h21hf (forward - przenoszenie w przód), h22ho (output - wyjście).

Zatem: hib h11b, hfe h21e, itp.

Istnieją wzory, które pozwalają na obliczenie współczynników hij dla wybranej konfiguracji, jeżeli znane są dla innej konfiguracji.

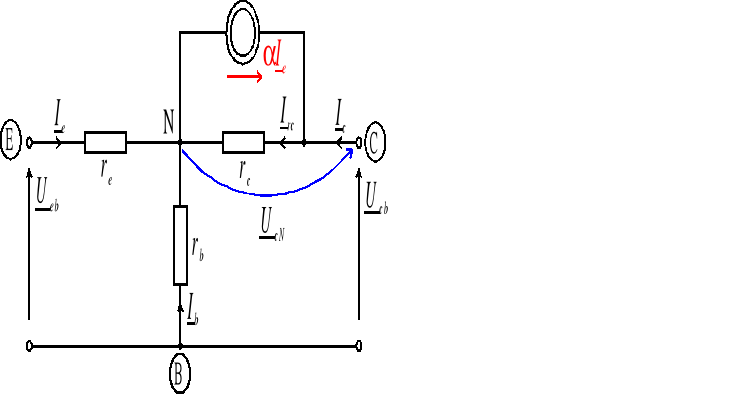

Bardziej uniwersalny jest schemat zastępczy fizyczny typu T, którego elementy nie zależą od konfiguracji tranzystora:

0x08 graphic
0x01 graphic

Powyższy schemat jest słuszny dla konfiguracji OB i dla sygnałów m.cz. o niewielkich amplitudach (założono liniowość w otoczeniu punktu pracy).

Znając elementy re, rb, rc, α łatwo można skonstruować schemat zastępczy typu T dla dowolnej konfiguracji.

W celu otrzymania schematu T dla konfiguracji OE należy zauważyć, że w schemacie dla OB prąd Ic ma dwie składowe:

0x08 graphic
0x08 graphic
0x01 graphic

otrzymujemy:

0x01 graphic

często współczynnik 0x01 graphic
oznacza się symbolem 0x01 graphic

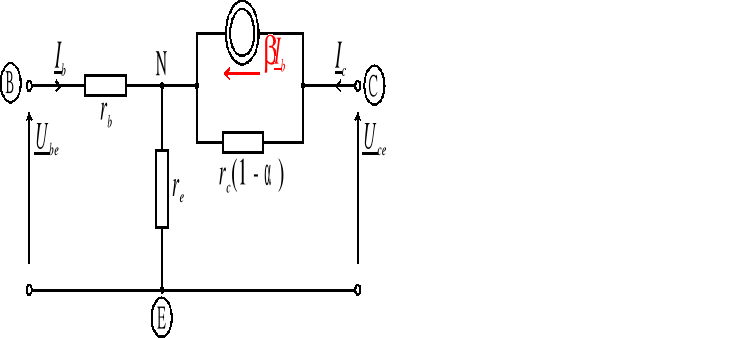

Korzystając z ostatniego równania można narysować schemat zastępczy typu T dla OE:

0x01 graphic

Zależności pomiędzy parametrami schematu typu T oraz parametrami hybrydowymi dla różnych konfiguracji przedstawiono w tabeli:

0x08 graphic

Konfiguracja

OB

OE

OC

h11

0x01 graphic

0x01 graphic

0x01 graphic

h12

0x01 graphic

0x01 graphic

0x08 graphic

h21

0x01 graphic

0x01 graphic

0x01 graphic

h22

0x01 graphic

0x01 graphic

0x01 graphic

Ćw.: Sporządzić tabelę wartości współczynników [h]b, [h]e, [h]c, jeżeli dla tranzytora małej mocy parametry schematu T mają wartości: re=25Ω, rb=300Ω, rc=1MΩ, α=0,99.

Schemat zastępczy typu π (fizyczny)

0x01 graphic

WPŁYW CZĘSTOTLIWOŚCI NA WZMOCNIENIE TB

0x08 graphic

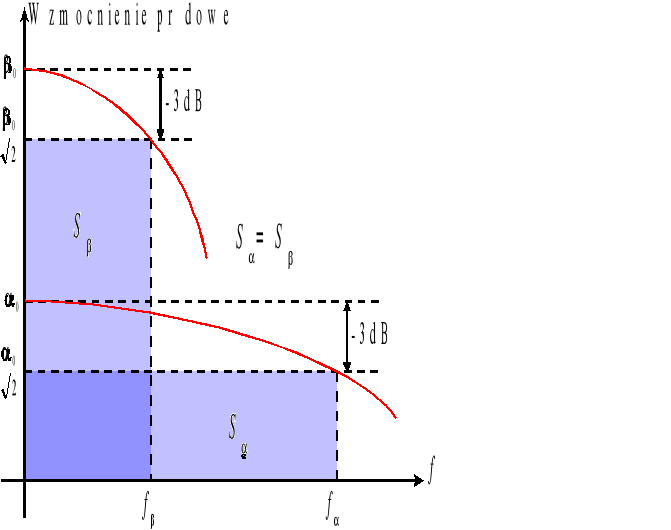

Pojemności złączy i skończony czas przelotu nośników przez obszar bazy powodują zależność współczynników wzmocnienia od częstotliwości:

0x08 graphic
0x01 graphic

PODSTAWY ELEKTRONIKI Jacek Zientkiewicz

__________________________________________

POLITECHNIKA LUBELSKA 103

0x01 graphic

0x01 graphic
gdzie: α0 = α(0) = 0x01 graphic
, β0 = β(0)

Jeżeli „otoczenie” jest dostatecznie małe to charakterystykę można lokalnie aproksymować odcinkami liniowymi.

Takie założenie jest uzasadnione gdy zmiany napięcia UEB są na tyle małe, że można pominąć nieliniowość pomiędzy prądami i napięciami w tranzystorze.

W takim otoczeniu tranzystor można zastąpić jego liniowym modelem (układem zastępczym).

Model taki ma sens tylko wtedy, gdy wzajemne oddziaływanie złączy jest pomijalnie małe, co w przybliżeniu zachodzi dla zaporowej polaryzacji obu złączy czyli w zakresie zatkania TB (odcięcia).

IES, ICS - prądy nasycenia złączy E-B, B-C

UEB, UCB - napięcia na złączach E-B, B-C

Model słuszny zarówno dla zakresu zatkania jak i normalnego.

Model Ebersa-Molla słuszny dla wszystkich zakresów pracy TB.

Gdy składowa zmienna sygnału ma dostatecznie małą amplitudę wówczas w schemacie zastępczym TB złącza E-B i B-C mogą być zastąpione ich modelami liniowymi (np. jako rezystancje dynamiczne w ustalonym punkcie pracy).

Gdy składowa zmienna sygnału ma dostatecznie małą częstotliwość wówczas w schemacie zastępczym TB można pominąć elementy reaktancyjne (pojemności złączy i indukcyjności przewodników).

0x01 graphic

- równania impedancyjne ⇒ [z]

- równania admitancyjne ⇒ [y]

- równania hybrydowe (mieszane) ⇒ [h]

impedancja wejściowa przy zwarciu (dla składowej zmiennej) na wyjściu czwórnika

współczynnik przenoszenia wstecznego (wewnętrznego sprzężenia zwrotnego) przy rozwarciu na wejściu czwórnika

współczynnik wzmocnienia prądowego przy zwarciu na wyjściu (przekładnia prądowa w stanie zwarcia)

admitancja wyjściowa przy rozwarciu na wejściu czwórnika

re - rezystancja dynamiczna złącza E-B

rb - rezystancja rozproszona bazy

rc - rezystancja dynamiczna złącza B-C

α - współczynnik wzmocnienia prądowego tranzystora

podstawiając

0x01 graphic
