II. Wyznaczanie charakterystyki wentylatora

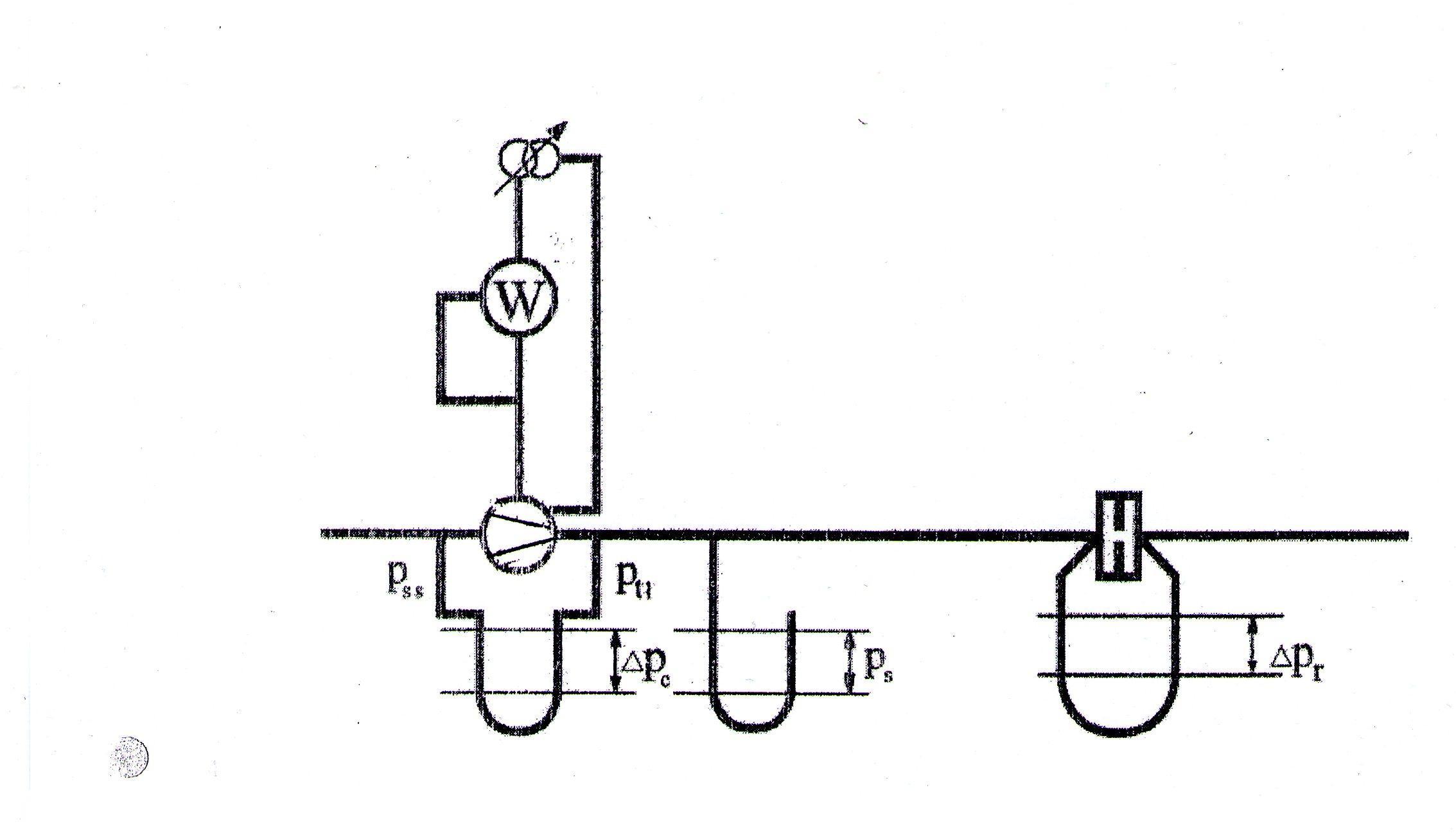

1. Schemat stanowiska
2. Wyniki pomiaru
|
bez przesłony |
I przesłona |
||||||
Moc [W]
Ciśnienie [Pa] |
100 |
200 |
300 |
400 |
100 |
200 |
300 |
400 |
pss |
-8 |
-12 |
-17 |
-19 |
-6 |
-10 |
-12 |
-16 |
ptł |
30 |
70 |
99 |
121 |
93 |
164 |
222 |
279 |
ps |
40 |
83 |
103 |
126 |
95 |
164 |
224 |
282 |
Δpr |
46 |
85 |
114 |
144 |
32 |
55 |
76 |
96 |
Δpc |
38 |
82 |
106 |
140 |
99 |
174 |
234 |
295 |
|
|
|
|
|
|
|
|
|
V [m3/s] |
0.00382 |
0.00518 |
0.00601 |
0.00675 |
0.00318 |
0.00417 |
0.00491 |
0.00551 |
P[W] |
0.1452 |
0.4247 |
0.6371 |
0.945 |
0.3148 |
0.7256 |
1.1489 |
1.6254 |
η |
0.1452 |
0.2124 |
0.2124 |
0.2363 |
0.3148 |
0.3628 |
0.3829 |
0.4063 |
Gdzie:
pss - ciśnienie ssania
ptł - ciśnienie tłoczenia
ps - ciśnienie statyczne
Δpr - ciśnienie różnicowe
ΔPc wyliczamy ze wzoru : Δpc = ptł - (- pss)
1. Obliczamy moduł zwężki
Dla wyliczonego modułu odczytujemy α i ε:
α = 0.61
ε = 1.0
2. Wyznaczanie strumienia przepływu
Gdzie:
Δpr z powyższej tabeli
ρ = 1.174 kg/m3
α = 0.61
ε = 1.0
d = 0.03
Wyniki obliczeń strumienia przepływu umieszczamy w tabeli.
|
bez przesłony |
I przesłona |
||||||
Moc [W]
|
100 |
200 |
300 |
400 |
100 |
200 |
300 |
400 |
Δpc |
38 |
82 |
106 |
140 |
99 |
174 |
234 |
295 |
V [m3/s] |
0.00382 |
0.00518 |
0.00601 |
0.00675 |
0.00318 |
0.00417 |
0.00491 |
0.00551 |
3. Obliczanie mocy wentylatora
Obliczone wartości umieszczamy w tabeli.
|
bez przesłony |
I przesłona |
||||||
Moc [W]
|
100 |
200 |
300 |
400 |
100 |
200 |
300 |
400 |
Δpc |
38 |
82 |
106 |
140 |
99 |
174 |
234 |
295 |
P[W] |
0.1452 |
0.4247 |
0.6371 |
0.945 |
0.3148 |
0.7256 |
1.1489 |
1.6254 |
4. Obliczanie sprawności wentylatora
Ps - moc pobrana przez silnik elektryczny
Obliczone wartości umieszczamy w tabeli.
|
bez przesłony |
I przesłona |
||||||
Moc [W]
|
100 |
200 |
300 |
400 |
100 |
200 |
300 |
400 |
Δpc |
38 |
82 |
106 |
140 |
99 |
174 |
234 |
295 |
η |
0.1452 |
0.2124 |
0.2124 |
0.2363 |
0.3148 |
0.3628 |
0.3829 |
0.4063 |
