Laboratorium Fizyka Współczesna I
Sprawozdanie z ćwiczeń z dnia 13.12.2013
Przyroda II rok
Gdańsk, 19.12.2013
Odbicie wiązki elektronów od grafitu
Układ doświadczalny: bańka próżniowa, w środku której znajdują się: katoda, cylinder Wehnelta, elektrody, anoda, próbka grafitu, ekran (pokryty luminoforem), na którym obserwowano świecący ślad ugiętej wiązki elektronów.
Źródłem elektronów w układzie doświadczalnym jest katoda. Ustawienie oraz jasność wygenerowanej wiązki elektronów są regulowane poprzez Cylinder Wehnelta, kiedy pomiędzy katodą i anodą utworzy się pole elektryczne, wiązka ta zostaje znacznie przyspieszona, zaś elektrony zaczynają z dużą prędkością padać na warstwę grafitu, gdzie ulegają ugięciu na jego płaszczyznach sieciowych. Ugięta wiązka elektronów pada na luminofor, który pod jej wpływem zaczyna świecić.
Doświadczenie polegało na zmienianiu napięcia od 0 do 10 kV co 0,5V po to, by zmniejszać długość fali co umożliwiało ugięcie się elektronów na graficie. Zmiany napięcia powodowały zmiany q obrazie dyfrakcyjnym na ekranie.
Powyższe wzory ułatwiają zrozumienie zjawisk zachodzących podczas doświadczenia. Wynika z nich m.in., że im większy pęd elektronów, tym długość fali jest krótsza. Gdy napięcie przyspieszające rośnie zmniejsza się tym samym długość fali. Doświadczenie polegało na mierzeniu wielkości promieni pierścieni dyfrakcyjnych.
[1/V -1/2]
r - promień pierścienia
λ - długość fali
d - odległości pomiędzy płaszczyznami w graficie
2R - średnica bańki 2R=127 ±3mm
Wyniki pomiarów średnic pierścieni D1 i D2 dla napięcia U:
Ua |
D1 |
D2 |
[V] |
[mm] |
|
4000 |
22,5 |
39,1 |
4500 |
19,5 |
36,8 |
5000 |
18,5 |
34,6 |
5500 |
18,0 |
33,2 |
6000 |
16,4 |
31,3 |
6500 |
16,0 |
29,6 |
7000 |
15,5 |
29,0 |
7500 |
15,0 |
27,8 |
8000 |
14,8 |
27,3 |
8500 |
14,2 |
26,3 |
9000 |
14,0 |
25,4 |
9500 |
14,0 |
24,3 |
10000 |
13,8 |
23,3 |
1. Wyznaczanie współczynnika nachylenia prostej, Obliczamy kąt
oraz wartość sin
ze wzoru
gdzie: D- średnica okręgów
2R - średnica bańki 2R=127 ±3mm
Otrzymałam następujące wyniki
Tab.1. Wyniki dla mniejszych pierścieni
Ua |
D1 |
sin4ΘD1 |
4ΘD1 |
ΘD1 |
sinΘD1 |
|
|
|
|
|
|
|
|
[V] |
[mm] |
|
[radiany] |
|
|
|
4000 |
22,5 |
0,18 |
0,18 |
0,04 |
0,04 |
0,016 |
4500 |
19,5 |
0,15 |
0,15 |
0,04 |
0,04 |
0,015 |
5000 |
18,5 |
0,15 |
0,15 |
0,04 |
0,04 |
0,014 |
5500 |
18,0 |
0,14 |
0,14 |
0,04 |
0,04 |
0,013 |
6000 |
16,4 |
0,13 |
0,13 |
0,03 |
0,03 |
0,013 |
6500 |
16,0 |
0,13 |
0,13 |
0,03 |
0,03 |
0,012 |
7000 |
15,5 |
0,12 |
0,12 |
0,03 |
0,03 |
0,012 |
7500 |
15,0 |
0,12 |
0,12 |
0,03 |
0,03 |
0,012 |
8000 |
14,8 |
0,12 |
0,12 |
0,03 |
0,03 |
0,011 |
8500 |
14,2 |
0,11 |
0,11 |
0,03 |
0,03 |
0,011 |
9000 |
14,0 |
0,11 |
0,11 |
0,03 |
0,03 |
0,011 |
9500 |
14,0 |
0,11 |
0,11 |
0,03 |
0,03 |
0,010 |
10000 |
13,8 |
0,11 |
0,11 |
0,03 |
0,03 |
0,010 |
Wykres 1.1. Wykres prostej sinӨ=
dla pierścieni o średnicy D1
Otrzymany współczynnik nachylenia prostej dla mniejszych pierścieni:
a = 2,75
Tab.2. Wyniki dla większych pierścieni
Ua |
D1 |
sin4ΘD1 |
4ΘD1 |
ΘD1 |
sinΘD1 |
|
|
|
|
|
|
|
|
[V] |
[mm] |
|
[radiany] |
|
|
|
4000 |
39,1 |
0,31 |
0,31 |
0,08 |
0,08 |
0,02 |
4500 |
36,8 |
0,29 |
0,29 |
0,07 |
0,07 |
0,01 |
5000 |
34,6 |
0,27 |
0,28 |
0,07 |
0,07 |
0,01 |
5500 |
33,2 |
0,26 |
0,26 |
0,07 |
0,07 |
0,01 |
6000 |
31,3 |
0,25 |
0,25 |
0,06 |
0,06 |
0,01 |
6500 |
29,6 |
0,23 |
0,24 |
0,06 |
0,06 |
0,01 |
7000 |
29,0 |
0,23 |
0,23 |
0,06 |
0,06 |
0,01 |
7500 |
27,8 |
0,22 |
0,22 |
0,06 |
0,06 |
0,01 |
8000 |
27,3 |
0,21 |
0,22 |
0,05 |
0,05 |
0,01 |
8500 |
26,3 |
0,21 |
0,21 |
0,05 |
0,05 |
0,01 |
9000 |
25,4 |
0,20 |
0,20 |
0,05 |
0,05 |
0,01 |
9500 |
24,3 |
0,19 |
0,19 |
0,05 |
0,05 |
0,01 |
10000 |
23,3 |
0,18 |
0,18 |
0,05 |
0,05 |
0,01 |
Wykres 1.2. Wykres prostej sinӨ=
dla pierścieni o średnicy D2
Otrzymany współczynnik nachylenia prostej dla większych pierścieni:
a = 5,36
Wyliczanie d - odległości międzypłaszczyznowej grafitu
współczynnik nachylenia prostej umożliwia nam policzenie odległości ze wzoru:
dla:
- stała Plancka,
a - współczynnik nachylenia prostej,
- masa spoczynkowa elektronu,
- ładunek elektronu
Obliczanie odległości międzypłaszczyznowych d1 dla małych pierścieni:
Obliczanie odległości międzypłaszczyznowych d1 dla dużych pierścieni:
Wartości rzeczywiste:
Wartości otrzymane:
Wyliczanie długości fali λ oraz promieni pierścieni r:
Dla każdego pomiaru otrzymaliśmy następujące długości fal i wartości promieni pierścieni:
Ua |
λ |
λ |
rd1 |
rd2 |
[V] |
[mm] |
[pm] |
mm |
mm |
4000 |
1,942*10-11 |
0,19 |
0,11 |
0,22 |
4500 |
1,831*10-11 |
0,18 |
0,10 |
0,20 |
5000 |
1,737*10-11 |
0,17 |
0,10 |
0,19 |
5500 |
1,656*10-11 |
0,17 |
0,09 |
0,18 |
6000 |
1,585*10-11 |
0,16 |
0,09 |
0,18 |
6500 |
1,523*10-11 |
0,15 |
0,09 |
0,17 |
7000 |
1,468*10-11 |
0,15 |
0,08 |
0,16 |
7500 |
1,418*10-11 |
0,14 |
0,08 |
0,16 |
8000 |
1,373*10-11 |
0,14 |
0,08 |
0,15 |
8500 |
1,332*10-11 |
0,13 |
0,08 |
0,15 |
9000 |
1,294*10-11 |
0,13 |
0,07 |
0,14 |
9500 |
1,260*10-11 |
0,13 |
0,07 |
0,14 |
10000 |
1,228*10-11 |
0,12 |
0,07 |
0,14 |

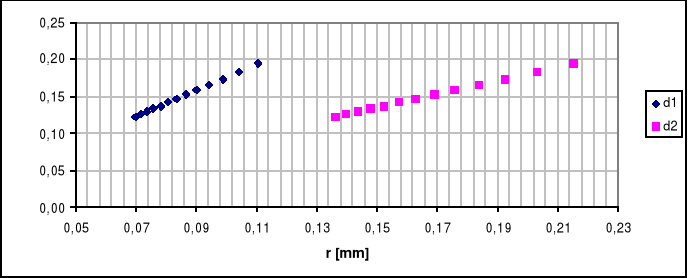

Wykres 1.3. Zależność promieni pierścieni od długości fali
Wnioski
Z wykresu powyżej jednoznacznie wynika, że długość fali jest silnie skorelowana z długością promienia obrazu dyfrakcyjnego. Im większa długość fali tym promień pierścieni jest mniejszy. Wraz ze zmniejszaniem się fali następuje koncentracja pierścieni i zmniejszanie się ich promieni.
Wyliczone doświadczalnie odległości międzypłaszczyznowe polikrystalicznego grafitu niewiele odbiegają od rzeczywistych wartości d1 i d2. Odchylenia od wartości, choć niewielkie, mogą wynikać z niedokładności pomiarów, trudności z odczytaniem dokładnej średnicy pierścieni, a także z możliwego błędu paralaksy.
