LABORATORIUM INTELIGENTNYCH SYSTEMÓW ELEKTRYCZNYCH

Temat: Sterowanie oświetleniem poprzez TEBIS

Grupa:

Imię i nazwisko:

Rok akad.:

Data wykonania:

Ocena:

1. Cel ćwiczenia:

Celem ćwiczenia jest zapoznanie się z systemem sterownia oświetleniem TEBIS.

2. Elementy systemu Tenis wykorzystane w ćwiczeniu:

  1. Moduł zasilający TS111 230V/29V

  2. 0x08 graphic
    Moduł programujący TS100 a1

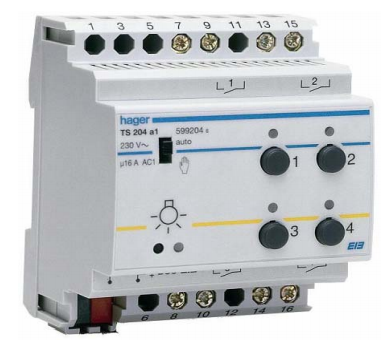

c. Moduł wyjście binarne 4x4A TS04a1 ~230V

0x08 graphic

d. Moduł 4x wejście binarne TS304

0x08 graphic

3. Wykonanie ćwiczenia:

Postępowaliśmy zgodnie z poleceniami zawartymi w instrukcji. Pracę rozpoczęliśmy od przypisania wejść binarnych P1, P2, P3, P4 poprzez ustawienie przełącznika trybu pracy w pozycję „0…9” oraz naciśnięcie poszczególnych przycisków. Po każdym naciśnięciu przycisku następowało potwierdzenie dźwiękowe.

Następną czynnością było ustawienie skojarzeń. Przełącznik rodzaju pracy ustawiliśmy w pozycji „Prog”. Przyciskami „+” i „-„ wybieraliśmy numer wejścia, do którego będziemy przypisywać odpowiednie funkcje. Następnie przyciskami wybieraliśmy rodzaj rozkazu, który będzie wykonywany po naciśnięciu odpowiedniego przycisku. Operację należało zakończyć przyciskiem „OK.”.

Końcowym etapem jest ładowanie skojarzeń. Polega to na załadowaniu ustawień do odpowiednich urządzeń wejściowych i wyjściowych. W tym celu przełącznik rodzaju pracy ustawiliśmy w pozycję „Auto” i odczekaliśmy aż aplikacja załaduje się, co było sygnalizowane migającym wskaźnikiem klepsydry.

4. Wnioski:

W ćwiczeniu mieliśmy możliwość zapoznania się z systemem sterowania oświetleniem przy pomocy systemu TEBIS. System TEBIS może być rozbudowywany poprzez dokładanie kolejnych modułów. Urządzenia stosowane w Tenisie są wykonane w standardzie EIB, dzięki czemu jest bardzo uniwersalny. System nie potrzebuje komputera PC do programowania.

Większość funkcji można zaprogramować przy użyciu programatora, który znajdował się w modelu instalacji na naszym stanowisku. Działanie układu w przypisaniu funkcji 1-1 nie wymagało obecności tego programatora gdyż służy on do przypisania funkcji i wgrania programu do urządzeń. Jednak po wyłączeniu zasilania i włączeniu układ działa normalnie dopiero po jakimś czasie. Po odpięciu zasilania magistrali EIB układ nie działał, a wiec wymaga on do poprawnej pracy stałego zasilania tej magistrali. Przyciskami w module wyjścia binarnego istnieje możliwość ręcznego sterownia odpowiednim oświetleniem.

Resetowanie ustawień badanego układu trwał około 5 minut, co przy większej liczbie elementów znacznie się wydłuży.
