Ćwiczenie projektowe z fizyki budowli

Temat:

Dla zaprojektowanego budynku jednorodzinnego, murowanego sprawdzenie wymagania izolacyjności cieplnej oraz oszczędności energii w myśl Działu X Warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie.

Prowadzący: mgr inż. Klaudia Wąsowicz

Uwagi prowadzącego:

OCENA:

data i podpis:

Projekt wykonał: Wojcieck Klimczak

Rok II, gr. IV

rok akademicki 2003/2004

SPIS TREŚCI

1. Podstawa obliczeń projektowych 2

2. Wykaz oznaczeń użytych w projekcie 3

3. Zestawienie wymagań izolacyjności cieplnej i innych wymagań
   związanych z oszczędnością energii 4

4. Opis techniczny budynku 5

5. Część obliczeniowa 10

• Zagadnienia cieplne dotyczące przegród 10

• Zagadnienia wilgotnościowe dotyczące przegród 15

• Inne wymagania 19

• Sezonowe zapotrzebowanie na ciepło 21

SPIS RYSUNKÓW

• rzut parteru skala 1:50

• rzut poddasza skala 1:50

• przekrój pionowy skala 1:50

• szczegół - ściana zewnętrzna skala 1:10

• szczegół - ściana fundamentowa skala 1:10

• szczegół - podłoga na gruncie skala 1:10

• szczegół - połać dachowa skala 1:10

• szczegół - strop skala 1:10

1. Podstawa obliczeń projektowych

1. Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002 w sprawie Warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Dz. U. z dn. 15.06.2002, Nr 75, poz. 690

2. Polskie Normy:

• PN-EN ISO 6946:1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania

• PN-B-02025:1999 Obliczanie sezonowego zapotrzebowania na ciepła do ogrzewania budynków mieszkalnych i użyteczności publicznej

• PN-83/B-03430 Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania

• PN-82/B-02403 Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne

1. Literatura przedmiotu

2. Katalogi producentów urządzeń i materiałów budowlanych.

2. Wykaz oznaczeń użytych w projekcie

Symbol	Wielkość		Jednostka
A	pole powierzchni		m­^2
d	grubość warstwy		m
λ	Współczynnik przewodzenia ciepła		W/(m ^·K)
R	obliczeniowy opór cieplny		m^2K/W
Rse	opór przejmowania ciepła na zewnętrznej powierzchni		m^2K/W
Rsi	opór przejmowania ciepła na wewnętrznej powierzchni		m^2K/W
RT	całkowity opór cieplny		m^2K/W
RT'	kres górny całkowitego oporu cieplnego		m^2K/W
RT”	kres dolny całkowitego oporu cieplnego		m^2K/W
U	współczynnik przenikania ciepła		W/(m^2K)
Uc	skorygowany współczynnik przenikania ciepła		W/(m^2K)
UK	współczynnik przenikania ciepła przegród z mostkami cieplnymi liniowymi		W/(m^2K)
ΔUf	poprawka z uwagi na łączniki mechaniczne		W/(m^2K)
ΔUg	poprawka z uwagi na nieszczelności		W/(m^2K)
ΔU”		poprawka z uwagi na nieszczelności	W/(m^2K)
RSC		opór cieplny ściany fundamentowej	m^2K/W
Rgr		opór cieplny gruntu	m^2K/W
Rpodł		opór cieplny podłogi	m^2K/W
ti		temperatura obliczeniowa wewnętrzna	º C
te		temperatura obliczeniowa zewnętrzna	º C
φi		obliczeniowa wilgotność względna powietrza	%
		temperatura w przegrodzie	º C
pi		cząstkowe ciśnienie pary wodnej w pomieszczeniu	hPa
pni		cząstkowe ciśnienie pary wodnej nasyconej	hPa
ts		punkt rosy	º C
a		współczynnik infiltracji	m·h·daPa^2/3
Ψ		strumień powietrza wentylacyjnego	m^3/h

3. Zestawienie wymagań izolacyjności cieplnej i innych wymagań związanych z oszczędnością energii

Wartości współczynnika przenikania ciepła U_{k (max)} okien, drzwi balkonowych i drzwi zewnętrznych dla budynku mieszkalnego

Lp.	Okna, drzwi balkonowe i drzwi zewnętrzne	Uk(max) [W/(m^2·K)]
1	Okna (z wyjątkiem połaciowych), drzwi balkonowe i powierzchnie przezroczyste nieotwieralne w pomieszczeniach o ti < 16°C: a) w I, II i III strefie klimatycznej b) w IV i V strefie klimatycznej	2,6 2,0
2	Okna połaciowe (bez względu na strefę klimatyczną) w pomieszczeniach o ti < 16°C	2,0
3	Okna w ścianach oddzielających pomieszczenia ogrzewane od nieogrzewanych	4,0
4	Okna pomieszczeń piwnicznych i poddaszy nieogrzewanych oraz nad klatkami schodowymi nieogrzewanymi	bez wymagań
5	Drzwi zewnętrzne wejściowe	2,6

Wartości współczynnika przenikania ciepła Uk (max) ścian, stropów i stropodachów dla budynku jednorodzinnego

Lp.	Rodzaj przegrody i temperatura w pomieszczeniu	Uk(max) [W/(m^2·K)]
1	Ściany zewnętrzne (stykające się z powietrzem zewnętrznym): a) przy ti> 16°C: - o budowie warstwowej^*)z izolacją z materiału o współczynniku przewodzenia ciepła l <0,05 W/(m ˇ K)> - pozostałe b) przy ti Ł 16°C (niezależnie od rodzaju ściany)	0,30 0,50 0,80
2	Ściany piwnic nieogrzewanych	bez wymagań
3	Stropodachy i stropy pod nieogrzewanymi poddaszami lub nad przejazdami: a) przy ti > 16°C b) przy 8°C < ti < 16°C	0,30 0,50
4	Stropy nad piwnicami nieogrzewanymi i zamkniętymi przestrzeniami podpodłogowymi	0,60
5	Stropy nad piwnicami ogrzewanymi	bez wymagań
6	Ściany wewnętrzne oddzielające pomieszczenie ogrzewane od nieogrzewanego	1,00

Minimalne wartości sumy oporów cieplnych dla podłóg układanych na gruncie

Lp.	Składniki oporu ciepła	Rmin [m^2 K/W]
				8ºC ≤ ti ≤ 16ºC	ti ≥ 16ºC
1	Warstwy podłogowe, izolacja cieplna (pozioma lub pionowa oraz ściana zewnętrzna lub fundamentowa	1,0	1,5
2	Warstwy podłogowe i grunt przyległy do podłogi ( w jej strefie środkowej)	bez wymagań	1,5

4. Opis techniczny budynku

Program użytkowy, charakter i lokalizacja bydynku

Budynek zaprojektowano na miasto Kostrzyn n/Odrą.

Strefa klimatyczna I.

Temperatura zewnętrzna obliczeniowa -16ºC.

Jest to budynek z poddaszem użytkowym. Zaprojektowany dla użytku czteroosobowej rodziny (małżeństwo + 2 dzieci). Składa się z 8 pomieszczeń na parterze oraz 5 na poddaszu. W skład domku wchodzi kuchnia , łazienka, pomieszczenie gospodarcze, garaż, warsztat, sześć pokoi w tym dwie sypialnie. Ściany i przegrody zewnętrzne oraz strop wg rozwiązań zamieszczonych w części budowlanej projektu.

Przyjęto temperatury wewnętrzne zgodnie z wytycznymi zawartymi w Rozporządzeniu Ministra Infrastruktury.

Pokoje, , kuchnia, hall +20ºC, łazienki +24ºC, pomieszczenie gospodarcze +16ºC.

Zestawienie pomieszczeń i powierzchni użytkowych

NR POM.	POMIESZCZENIE	POSADZKA	Pow. [m^2]
PARTER
1.1	Wiatrołap	Terakota	4,75
1.2	Kuchnia	Terakota	17,49
1.3	Pokój	Parkiet	26,20
1.4	Korytarz	Parkiet	9,60
1.5	WC	Terakota	4,20
1.6	Pomieszczenie gospodarcze	Terakota	9,02
1.7	Warsztat	Terakota	11,90
1.8	Garaż	Terakota	27,30
1.9	Pokój	Parkiet	12,50
Razem:			122,96
PODDASZE UŻYTKOWE
2.1	Korytarz	Parkiet	8,34
2.2	Łazienka	Terakota	16,67
2.3	Pokój	Parkiet	29,81
2.4	Pokój	Parkiet	10,40
2.5	Sypialnia	Parkiet	26,20
2.6	Sypialnia	Parkiet	15,18
2.7	Klatka schodowa	Okładzina drewniana	5,61
Razem:			106,60
Ogółem powierzchnia użytkowa:			229,56

Opis projektowanych elementów budynku

Grunt

Rodzaj gruntu: w poziomie posadowienia budynku gliny piaszczyste twardo plastyczne. Zwierciadło wody gruntowej znajduje się poniżej poziomu posadowienia fundamentów.

Ławy fundamentowe

• betonowe na podłożu z wylewki betonowej

• beton klasy B-15

• głębokość posadowienia - 0,8 m p. p. t.

• szerokość ław - 0,61 m - ściany nośne

Izolacja ścian i podłóg

• przeciwwilgociowa: pionowa - Abizol R+P na tynku jednowarstwowym (dla ścian w gruncie);

• pozioma - papa na lepiku (izolacja ścian );

• folia (izolacja podłóg);

• termiczna - styropian 15 cm(dla ścian zewnętrznych);

• wełna mineralna 18cm (dla dachu);

• styropian 10 cm (dla podłóg na gruncie).

Ściany zewnętrzne

Mur trójwarstwowy o gr. 520 mm warstwa konstrukcyjna o gr. 250mm wykonana z cegły ceramicznej pełnej klasy 15 o wytrzymałości na ściskanie fb= 15MPa na zaprawie zwykłej marki M5 o wytrzymałości na ściskanie fm=25MPa, izolacja termiczna ze styropianu o gr. 150mm ,ścianka elewacyjna gr. 120mmm, ściana obustronnie otynkowana tynkiem cem.-wap. gr. 10mm.

Ściany wewnętrzne

• nośne: ( o grubości 250mm ) z cegły ceramicznej pełnej klasy 15 o wytrzymałości na ściskanie fb= 15MPa na zaprawie zwykłej klasy M10 o wytrzymałości na ściskanie fm=25MPa,obustronnie otynkowana tynkiem cem.-wap. o gr. 10mm.

• działowe: (120mm) cegła ceramiczna dziurawka klasy 5

Stropy

Gęstożebrowe, prefabrykowane typu Fert 60 (rozstaw os. 0,6m ) o rozpiętości L_M=5,4m i 3,6m;- z prefabrykowanych belek żelbetowych i pustaków żelbetowych (wys. 24cm). Pustki wypełnione betonem klasy B20.

Dach

• dwuspadowy; pochylenie połaci dachowych - 33 ^o

• konstrukcja dachowa drewniana (drewno sosnowe klasa C30), ciesielska; wiązar o ustroju płatwiowo- kleszczowym o rozstawie krokwi 0,9 m

• drewno nasycone środkami przeciwogniowymi i zabezpieczającymi przed korozją biologiczną;

warstwy:

• pokrycie dachu: dachówka zakładkowa;

• łaty 3x4cm;

• kontrłaty 3x4cm;

• izolacja wodochronna - folia wstępnego krycia paroprzepuszczalna;

• izolacja termiczna - wełna mineralna(18 cm);

• wełna mineralna 5 cm;

• paroizolacja - folia paroszczelna;

• płyty gipsowo-kartonowe 3cm

Schody wewnętrzne

żelbetowe, płytowe dwubiegowe, powrotne - beton klasy B15 zbrojone - wykonane jako monolityczne wylewane, okładzina z drewna.

Parter i poddasze:

• 2 biegi po 8 stopni w biegu,

• wys. stopnia h=290/(2x8)=18cm<hmax= 19cm,

• szer. stopnia s=(60/65)-2h=25/30 przyjęto s=23,5cm,

• szer. całkowita biegu A=93+5=98cm,

• całkowita dł. biegu B=(n-1)xs=7x23,5=164,5cm,

• całkowita dł. klatki L=120+245=365cm

Schody zewnętrzne

Żelbetowe monolityczne- beton klasy B15

• okładzina z płytek mrozoodpornych

• 1 bieg ,5 stopni w biegu,

• wys. stopnia h=14cm

• szer. stopnia s=30cm,

Podłogi i posadzki

terakota, parkiet ,beton, deska podłogowa

Rynny, rury spustowe i podokienniki

• rynny wykonane z PCV - o średnicy 17cm;

• rury spustowe z PCV o średnicy 15 cm;

• podokienniki zewnętrzne z płytek ceramicznych szkliwionych o grubości 1,0 cm.

Elewacja

elewacja w systemie Ceresit 4-warstwowa:

1. Zaprawa klejąca Ceresit CT 85;

2. 2.Tkanina szklana BAYWX 288;

3. 3. Zaprawa klejąca Ceresit CT 85 ;

4. 4. Masa tynkarska Ceresit CT 89.

Tynki wewnętrzne

gips tynkarski GTM (2,5Mpa) - Dolina Nidy; o grubości 1 cm -ściany i sufity.

okładziny specjalne wewnętrzne: w kuchni, łazience i WC - okładzina z płytek ceramicznych

Roboty malarskie

parter: -wiatrołap: farba emulsyjna akrylowo-winylowa biała

- pokój: farba emulsyjna akrylowo-winylowa żółta

- klatka schodowa: farba emulsyjna akrylowo-winylowa żółta

- po. gosp.: farba emulsyjna akrylowo-winylowa jasno-niebieski

- korytarz: farba emulsyjna akrylowo-winylowa jasny-żółty

- kuchnia: farba emulsyjna akrylowo-winylowa niebiesko-żółta

- WC: farba emulsyjna akrylowo-winylowa żółta

piętro: - korytarz: farba emulsyjna akrylowo-winylowa niebieska

- łazienka: farba emulsyjna akrylowo-winylowa żółta

- sypialnie: farba emulsyjna akrylowo-winylowa błękitna

- pokój: farba emulsyjna akrylowo-winylowa żółty i niebieski

Wyposażenie budynku

Ogrzewanie

Instalacja centralnego ogrzewania - lokalna, zasilana przez piec spalinowy, grzejniki stalowe płytowe z ożebrowaniem konwekcyjnym z zaworami termostatycznymi.

Wentylacja

wentylacja grawitacyjna; przewody wentylacyjne w dwu trzonach kominowych

Parter	Kuchnia	WC	Pom. gosp	Garaż
	14x14 h=5,05 * = 48 m^3/h * n = 50 m^3/h	14x14 h=5,05 * = 48 m^3/h * n = 30 m^3/h	14x14 h=5,05 * = 72 m^3/h * n = 70 m^3/h	14x14 h=5,05 * = 33 m^3/h * n = 30 m^3/h
Poddasze	Łazienka
	14x27 h=210 * = 85 m^3/h * n = 50 m^3/h

Instalacja elektryczna

Zasilanie budynku należy wykonać wg warunków wydanych przez miejscowy Zakład Energetyczny. Przewiduje się zasilanie budynku przyłączem kablowym. Zainstalowanie licznika energii elektrycznej przewiduje się obok tablicy bezpiecznikowej TM. Tablicę mieszkaniową TM należy zainstalować na parterze w wiatrołapie (komunikacja). W zestaw tablicy mieszkaniowej wchodzi tablica bezpiecznikowa z zabezpieczeniami obwodów instalacji i tablica licznikowa.

Instalacje wodociągowo kanalizacyjne

Zaopatrzenie w wodę miejską z sieci miejskiej.

Rurociągi instalacji sanitarnych - rury miedziane; armatura chromowana.

Odprowadzenie ścieków sanitarnych do miejskiej sieci kanalizacyjnej.

Przewody kanalizacyjne - rury i elementy z PCV; armatura porcelanowa.

Instalacja odgromowa

Budynek usytuowany jest w zwartej i jego wysokość nie przekracza 25m, więc nie wymaga instalacji odgromowej.

Instalacje specjalne

instalacja telefoniczna i telewizji kablowej oraz Internetu

5. Część obliczeniowa

A) Zagadnienia cieplne dotyczące przegród [pn-en-iso-6944]

1. Ściana zewnętrzna - 3warstwowa

• opory cieplne poszczególnych warstw R

Warstwa
cegła pełna	0,12	0,91	R1=0,132
styropian	0,15	0,040	R2=3,750
cegła pełna	0,25	0,77	R3=0,325

• opory przejmowania ciepła tabela 1

opór przejmowania ciepła	kierunek strumienia ciepłego
	góra	poziomy	dół
Rsi	0,10	0,13	0,17
Rse	0,04	0,04	0,04

• opory cieplny całej przegrody R_T




• współczynnik przenikania ciepła U




• skorygowany współczynnik przenikania ciepła U_c [załącznik D]:

U_c = U + ΔU_c ΔU_c = ΔU_f + ΔU_g + ΔU_r

ΔU_g = 0,00 [zerowy poziom nieszczelności]

ΔU_r = 0,00 [brak odwróconych warstw - dachu]

ΔU_f ≠ 0,00 [wpływ łączników mechanicznych]



[współczynnik dla muru]


[stal budowlana]


[liczba łączników na 1m²]


[pole przekroju]







• współczynnik przenikania ciepła U_k przegród z mostkami cieplnymi liniowymi (załącznik krajowy NA):

U_k = U_c + ΔU ΔU = 0,05 ściana zewnętrzna z otworami drzwiowymi i okiennymi

wg tablicy NA.1)

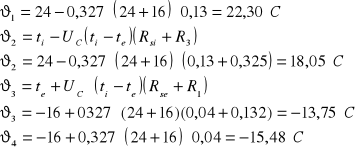

U_k = 0,277 + 0,05 = 0,327


• sprawdzenie warunku izolacyjności cieplnej (Dział X Warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie):

U_k = 0,327 ≥ U_max U_max = 0,3
(ściana wielowarstwowa)

Wnioski: Pod względem izolacyjności cieplnej przegroda została zaprojektowana nieprawidłowo.

II. Dach








Warstwa
wełna mineralna	0,15	0,045	3,333

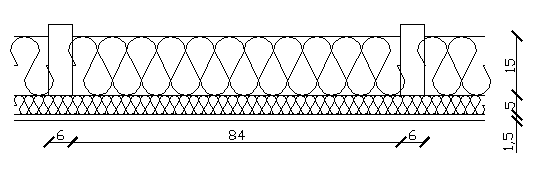

krokiew 6 x 18	0,15	0,16	0,938
wełna mineralna	0,05	0,045	1,111
płyta GK	0,015	0,23	0,065

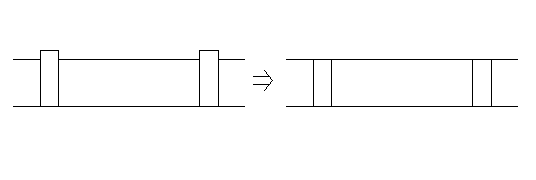

• względne pola powierzchni przegrody niejednorodnej:




• opory przejmowania ciepła (tabela 1 powyżej -z normy - kierunek strumienia do góry):

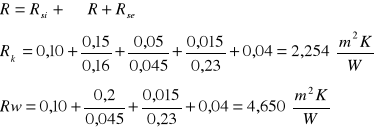

• opór cieplny poszczególnych wycinków:




• kres górny R_T':

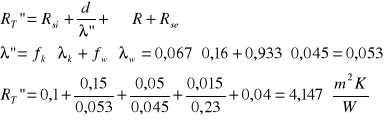

• kres dolny R_T”:




• opór dla całej przegrody:




• współczynnik przenikania ciepła U:




• skorygowany współczynnik przenikania ciepła U_c (załącznik D):

U_c = U + ΔU_c ΔU_c = ΔU_f + ΔUg ΔUf = 0,00 [brak łączników mechanicznych]

ΔUg =


U_c = 0,236
[dla ΔU” =0] - zerowy poziom nieszczelności

• współczynnik przenikania ciepła U_k przegród z mostkami cieplnymi liniowymi (załącznik krajowy NA.1):

U_k = U_c + ΔU ΔU = 0,00 (stropodach - wg tablicy NA.1)

U_k = 0,236 + 0,00 = 0,236


• sprawdzenie warunku izolacyjności cieplnej (Dział X Warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie):

U_k = 0,236 ≤ U_max U_max = 0,30
(stropodach dla t_i >16ºC)

Wnioski: Pod względem izolacyjności cieplnej przegroda została zaprojektowana prawidłowo.

III. Podłoga na gruncie (załącznik krajowy NB)

Warstwa
podłoga
terakota	0,02	1,05	0,0019
gładź cementowa	0,04	1,00	0,04
styropian	0,10	0,045	2,22
beton	0,15	1,3	0,115




• opór przejmowania ciepła (tablica 1 - kierunek strumienia w dół):

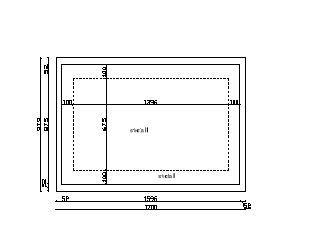

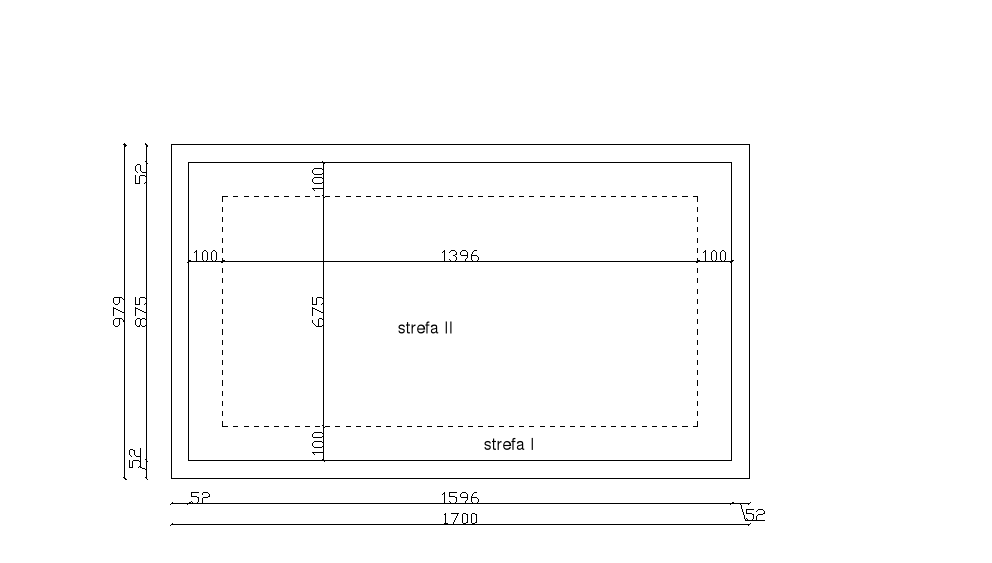

• I strefa (podłoga szerokości 1m stykająca się ze ścianą fundamentową):




• II strefa (część podłogi oddalona ponad 1m od ścian):




• sprawdzenie warunku minimalnej wartości oporów cieplnych (Dział X Warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie):

Rpodł	3,217
RSC	2,793
RgrI	0,500
RgrII	0,825

• I strefa:


• II strefa:


Wnioski: Pod względem izolacyjności cieplnej przegroda została zaprojektowana prawidłowo.

b) Zagadnienia wilgotnościowe dotyczące przegród

I. Sprawdzenie warunku na uniknięcie kondensacji pary wodnej na powierzchni przegrody (załącznik krajowy NA):

• ŁAZIENKI

• określenie temperatury obliczeniowej wewnętrznej i zewnętrznej:


(I strefa)

• obliczenie temperatury na powierzchni przegrody
  :





• obliczenie cząstkowego ciśnienia pary w pomieszczeniu p_i:


(tablica NA.2 i NA.3)

• określenie punktu rosy t_s:


(tablica NA.3 - dla pi = 16,42 hPa)

• sprawdzenie warunku punktu rosy:




Wnioski: Nie nastąpi wykroplenie pary wodnej na powierzchni przegrody.

• POKOJE, KUCHNIA, KORYTARZ

• określenie temperatury obliczeniowej wewnętrznej i zewnętrznej:


(I strefa)

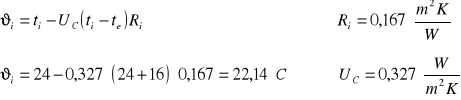

• obliczenie temperatury na powierzchni przegrody
  :





• obliczenie cząstkowego ciśnienia pary w pomieszczeniu p_i:


(tablica NA.2 i NA.3)

• określenie punktu rosy t_s:


(tablica NA.3 - dla p_i = 12,87 hPa)

• sprawdzenie warunku punktu rosy:




Wnioski: Nie nastąpi wykroplenie pary wodnej na powierzchni przegrody.

2. Rozkład temperatur w przegrodzie

Warstwa
cegła pełna	0,12	0,91	R1=0,132
styropian	0,15	0,040	R2=3,750
cegła pełna	0,25	0,77	R3=0,325

• ŁAZIENKI

• określenie temperatury obliczeniowej powierzchni wewnętrznej i zewnętrznej:


(I strefa)

•

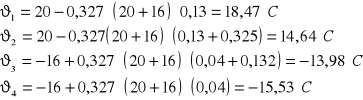

  obliczenie temperatur w charakterystycznych punktach przegrody:







• POKOJE, KUCHNIA, KORYTARZ

• określenie temperatury obliczeniowej powierzchni wewnętrznej i zewnętrznej:


(I strefa)

•
  obliczenie temperatur w charakterystycznych punktach przegrody:







3. Sprawdzenie warunku na uniknięcie kondensacji pary wodnej wewnątrz przegrody (PN-91/B-02020)

• oznaczenie rodzaju pomieszczeń pod względem wilgotnościowym:

pomieszczenia średniowilgotne (Załącznik 2, tablica Z2-1)

• określenie typu przegrody ze względu na liczbę i układ warstw:

typ IV - ściana trójwarstwowa (Załącznik, 2 punkt 3)

• określenie wymagań dla przegrody:


(Załącznik, tablica Z2-2)

• opór dyfuzyjny r

Warstwa
cegła pełna	0,25
styropian	0,15
cegła pełna	0,25

• sprawdzenie wymogu trzeciego




Wnioski: Może ale nie musi wystąpić wykroplenie pary wodnej. Zgodnie z PN-91/B-02020 punkt 3 (wymagania 3 ), str. 13 należałoby dodać izolację paroszczelną pomiędzy okładzinę wewnętrzną i warstwę izolacji termicznej

c) Inne wymagania

I. OKNA
Producent	Heban S.A.
Typ	Common
Materiał	drewno sosnowe
Współczynnik infiltracji powietrza a [m·h·daPa^2/3]	0,5 - 1,0
Współczynnik przenikania szyby Uszyby [W/(m^2K)]	1,1
Współczynnik przenikania okna Uokna [W/(m^2K)]	1,3
II. DRZWI ZEWNĘTRZNE
Producent	Heban S.A.
Typ	Comfort
Materiał	drewno sosnowe
Współczynnik przenikania szyby Uszyby [W/(m^2K)]	1,1
Współczynnik przenikania drzwi Udrzwi [W/(m^2K)]	1,8
III. OKNA POŁACIOWE
Producent	FAKRO
Typ	FTP-V
Materiał	drewno sosnowe
Współczynnik przenikania szyby Uszyby [W/(m^2K)]	1,1
Współczynnik przenikania okna Uokna [W/(m^2K)]	1,5

1. Dobór stolarki okiennej i drzwiowej (Dział X Warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie):

• dobór okien ze względu na współczynnik przenikania U_okna (punkt 1.2 ustawy):


U_(okna)max = 2,6 [W/(m²K)] (dla ti≥16ºC; I str. klimat)

• dobór drzwi zewnętrznych ze względu na współczynnik przenikania U_drzwi (punkt 1.2 ustawy):


U_(drzwi)max = 2,6 [W/(m²K)] (dla drzwi zewnętrznych)

• dobór okien połaciowych ze względu na współczynnik przenikania U_okna (punkt 1.2 ustawy):


U_(okna)max = 2,0 [W/(m²K)] (dla okien połaciowych)

• dobór okien ze względu na współczynnik infiltracji a (punkt 2.3.2 ustawy):


(okna bez nawiewników)

a = 0,5 ÷ 1,0

Wnioski: Przyjęte okna i drzwi wejściowe spełniają wymagania Działu X.

2. Sprawdzenie warunku maksymalnej powierzchni przegród szklanych i przezroczystych (Dział X Warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie):

Dla okien i drzwi o współczynniku przenikania ciepła U ≤ 2,0 [W/(m²K)], sprawdzenia nie przeprowadza się.

3. Zapewnienie wymaganej wentylacji grawitacyjnej (wg PN-83/B-03430):




• Kuchnia na parterze


(dla kuchni z kuchenką elektr.)




Przyjęto przewód kominowy o wymiarach 14 x 14 (Ψ = 48 m³/h).

• WC na parterze


(dla łazienki)




Przyjęto przewód kominowy o wymiarach 14 x 14 (Ψ = 48 m³/h).

• Garaż na parterze


(dla garderoby)

Przyjęto przewód kominowy o wymiarach 14 x 14 (Ψ = 33 m³/h).

• Pomieszczenie gospodarcze na parterze


(dla kotłowni)




Przyjęto przewód kominowy o wymiarach 14 x 27 (Ψ = 72 m³/h).

• Łazienka na poddaszu


(dla łazienki)




Przyjęto przewód kominowy o wymiarach 14 x 27 (Ψ = 85 m³/h).

D Sezonowe zapotrzebowanie na ciepło

Sezonowe zapotrzebowanie na ciepło do ogrzewania
1. Dane geometryczne budynku
Kubatura ogrzewana, m^3V = 613,9 Pole pow. Przegród zewnętrznych, m^2 A = 550,79 Współczynnik kształtu, m^-1 A/V = 0,91
2. Straty ciepła przez przenikanie w sezonie ogrzewczym
Rodzaj przegrody			Mnożnik stały
Ściany zewnętrzne	S 57,12	0,327	100	1867,82
		N 57,92	0,327	100	1893,98
		W 40,84	0,327	100	1335,47
		E 45,32	0,327	100	1481,96
	Okna	S 9,92	1,30	100	1289,80
		N 8,20	1,30	100	1066,00
		W 8,68	1,30	100	1128,4
		E 4,20	1,30	100	546,00
Dach	176,71	0,236	100	4170,29
Podłoga na gruncie - strefa I	45,42	0,326	100	1480,69
Podłoga na gruncie - strefa II	93,26	0,286	70	1886,48
Suma strat ciepła przez prznikanie w sezonie grzewczym Qt				18146,89

3. Straty ciepła na podgrzanie powietrza wentylacyjnego w sezonie grzewczym Qv (tabela str. 9)
Strumień powietrza wentylacyjnego
Straty ciepła na podgrzanie powietrza wentylacyjnego w sezonie grzewczym

4. Zyski ciepła od promieniowania słonecznego w sezonie ogrzewczym Qs, kWh/a
Orientacja	Pole pow. okien Aoi, m^2	Wsp. przep. promien. TRi	Suma promieniowania całkowitego, Si, kWh/m^2a
S	9,92	0,62	350	2152,64
N	8,20	0,62	145	737,18
W	8,68	0,62	220	1183,95
E	4,20	0,62	235	611,94
Razem zyski ciepła od promieniowania słonecznego				2811,43

5. Wewnętrzne zyski ciepła w sezonie ogrzewczym Qi, kWh/a
Liczba osób N	80 N	Liczba mieszkań Lm	275 Lm
4	320	1	275	3153,5

6. Sezonowe zapotrzebowanie na ciepło do ogrzewania Qi, kWh/a
	21518,45

7. Sprawdzenie wymagań
7.1. Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku kWh/(m^3a)
35,05
7.2. Wymagania
Współczynnik kształtu A/V m^-1	Graniczny wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania Eo
Wskaźnik E	35,05<37,40	= EO

Pod względem izolacyjności cieplnej budynek został zaprojektowany prawidłowo. Zaleca się poprawienie izolacyjności cieplnej zewnętrznych przegród.

- 22 -

Ćwiczenie projektowe z fizyki budowli




zakłada się, że wszystkie powierzchnie równoległe do powierzchni komponentu są izotermiczne - „odcina się” 3 cm krokwi

---
