Politechnika Rzeszowska Rok Akad. 2008/2009

WBiIŚ

BD II LP3

TECHNOLOGIA BETONU

Projekt betonu zwykłego

Nr 4

Prowadzący : Wykonał:

mgr inż. Jacek ZYGMUNT Tomasz Kurc

1. Założenia:

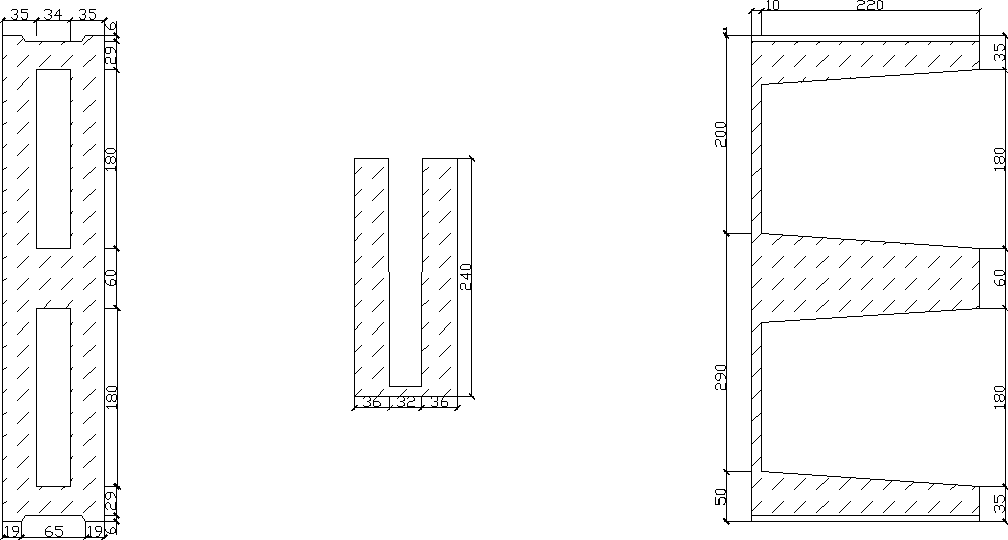

1.1. Element:

• Nazwa- PUSTAKI FUNDAMENTOWE TYP ALFA

• Przeznaczenie- wykonanie ścian fundamentowych

• Wymiary 49 x 24 x 10,4 cm

• Objętość betonu (m³ ) = 0,0093

• Ciężar elementu (kg) =

• Korozja spowodowana karbonatyzacją- XC3

• Sposób zagęszczania- wibroprasowanie

• Warunki dojrzewania - przyspieszone (temp. 22°C; wilgotność powietrza 60%)

1.2. Beton

• Klasa betonu C30/37 z uwagi na wytrzymałość

• Klasa konsystencji według metody Ve-Be ≥28s

• Minimalna klasa betonu - C30/37

• Z uwagi na klasę ekspozycji:

• Konsystencja- K2

• Minimalna zawartość cementu- 280[kg/m³ ]

• Maksymalna wartość W/C- 0,55

• Rodzaj cementu zgodnie z klasą ekspozycji- CEM I

• Pojemność betoniarki-V_B=1000 [dm³]

• liczba elementów-1000 szt.

• Maksymalna ilość zaprawy 550 [dm³/m³]

2. Jakościowy dobór składników:

2.1. Cement

• Rodzaj cementu- CEM I

• Klasa cementu- 42,5 R

• Gęstość pozorna- ρ _c = 3,1 [g/cm³ ]

• Gęstość nasypowa w stanie luźnym- ρ _{n c} = 1,1 [g/cm³ ]

2.2. Kruszywo

• Kruszywo grube: grys dolomitowy

• Kruszywo drobne: piasek naturalny, zwykły z dobrym uziarnieniem

• Marka kruszywa grubego M30

• Gęstości pozorne oraz gęstości nasypowe kruszyw w stanie luźnym:

ρ_p=2,59 [g/cm³] ρ_np=1,57 [g/cm³]

ρ_G=2,59 [g/cm³] ρ_nG=1,35 [g/cm³]

• Gęstości nasypowe kruszyw w stanie utrzęsionym:

ρ_np = 1,66 g/cm³

ρ_nG = 1,41 g/cm³

• Wilgotność kruszywa:

• w_np = 3%

• w_G = 1%

• Skład ziarnowy kruszyw:

GRYS DOLOMITOWY
Sito [mm]	Masa [g]	Udział [%]	Przesiew [%]
4	78	89,86	100
2	8,4	9,68	10,14
1	0,4	0,46	0,46
0,5	0	0	0,0
0,25	0	0	0,0
0,125	0	0	0,0
0	0	0,0	0,0
Σ	86,8	100

PP_G=0,46%

Piasek naturalny, zwykły z drobnym uziarnieniem
Sito [mm]	Masa [g]	Udział [%]	Przesiew [%]
4	2,69	1,06	100
2	7,59	2,99	98,94
1	48,5	19,15	95,95
0,5	84,9	31,95	76,8
0,25	85,9	32,31	44,85
0,125	20,3	8	12,54
0	11,4	4,5	4,5
	Σ=253,2	Σ=100%

PP_p= 98,94%

• Ograniczenie maksymalnego wymiaru kruszywa ze względu na wielkość elementu oraz obecność zbrojenia

Dobieramy kruszywo: 0
8[mm]

• Przyjęcie optymalnego punktu piaskowego:

PP_K=31%

• Obliczenie proporcji X:

Tabelaryczne ustalenie składu mieszanki kruszywa oraz wykres uziarnienia

z krzywymi granicznymi:

Frakcja [mm]	Zawartość frakcji [%]			przesiew [%]
		fnP	fnG		fnK
0-0.125	4,5	0	1,31	1,31
0.125-0.25	8,02	0	2,33	3,63
0.25-0.5	32,31	0	9,39	13
0.5-1	31,95	0	9,29	22,26
1-2	19,17	0,46	5,9	28,14
2-4	2,99	9,68	7,74	35,88
4-8	1,06	89,86	64,05	100
Σ	100,00	100,00	100,00

2.3 Woda:

Rodzaj wody- woda pitna (nie podlega badaniu)

3. Dobór parametrów w równaniach:

3.1 Projektowana średnia wytrzymałość betonu na ściskanie po 28 dniach dojrzewania:

3.2 Współczynniki A1,A2:

A₁= 24

A₂= 15,5

3.3 Wodożądność cementu:

Wc= 0,25 [dm ³/kg]

3.4 Wodożądność mieszanki kruszywa:

Frakcje [mm]	Wskaźnik wodożądności Wkn(dla kruszywa otoczkowego ρk=2,65 dla konsystencji K3 [dm3/kg]	Kruszywo drobne		Kruszywo grube
				Udział frakcji [%]	wnk*fnp [%]	Udział frakcji [%]	wnk*fnż(g) [%]
0-0.125	0,240	4,5	1,080	0	0,000
0.125-0.25	0,106	8,02	0,850	0	0,000
0.25-0.5	0,072	32,31	2,330	0	0,000
0.5-1	0,052	31,95	1,660	0	0,000
1-2	0,038	19,17	0,730	0,46	0,020
2-4	0,029	2,99	0,090	9,68	0,280
4-8	0,023	1,06	0,020	89,86	2,070
			Σ=6,76		Σ=2,37

Wodożądność kruszywa drobnego :

Wodożądność kruszywa grubego :

Wodożądność mieszanki kruszywa:

3.5 Gęstość pozorna mieszanki kruszywa:

4. Obliczenie wstępnego składu betonu:

5. Sprawdzenie wstępnego składu betonu:

5.1 Zawartość cementu:

C_min < C < C_max C_min = 280 kg/m³ C_max = 550 kg/m³

C = 370,501 kg/m³

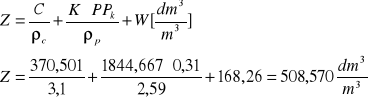

5.2 Objętość zaprawy:

V_min < V_zap < V_max V_min = 450 dm³/m³ V_max = 550 dm³/m³

V_zap=508,570 dm³/m³

5.3 Zawartość cząstek poniżej < 0,125 mm:

5.4 Wymagania dotyczące stosunku wodno cementowego:

5
0,454

5.5 Uwzględnienie wilgotności naturalnej:

• w_nP = 3%

• w_nG = 1%

6. Obliczenie składu zarobu roboczego:

6.1 Nominalna objętość betoniarki:

6.2 Współczynnik wykorzystania objętości betoniarki:

6.3 Użyteczna objętość betoniarki:

6.4 Skład zarobu roboczego

7. Ilość składników na 100 elementów:

8. Obliczenie ilości zarobu na wykonanie n elementów:

8.1 Liczba zarobów na 1000 elementów:

Liczba zarobów na jeden element:

8.2 Liczba elementów z jednego zarobu:

9. Bibliografia:

• J. Śliwiński „Beton zwykły - projektowanie i podstawowe właściwości”

• Jamroży „Beton i jego technologie”

• Notatki z zajęć „Technologii betonu”

• Norma PN-EN 206-1

• Norma PN-88 B-60250 Beton zwykły

• Norma PN-EN 12350-2 Badania mieszanki betonowej

• Norma PN-EN 12350-3 Badania mieszanki betonowej

• Norma PN-EN 12350-5 Badania mieszanki betonowej

---
