Agnieszka Cempel
168999
Grupa: G
LABORATORIUM TECHNOLOGII POLIMERÓW II
1. Odporność cieplna metodą Vicata
Pomiary prowadzono w aparacie Vicata. Mierzy się przy jakiej temperaturze tępa igła stalowa o przekroju 1mm2 pod działaniem obciążenia zagłębi się w próbkę na głębokość 1 mm.
Próbka: PCV twarde
numer próbki |
1 |
2 |
3 |
T1 [oC] |
80 |
80 |
80 |
T2 [oC] |
85 |
83 |
83 |
Tśr [oC] |
82,5 |
81,5 |
81,5 |
TV [oC] |
81,8 |
2. Wytrzymałość cieplna według Martena
Pomiar temperatura, w której następuje określone odkształcenie próbki pod wpływem naprężenia zginającego.
Wskaźnik na zginanie
numer |
b |
h |
W |
W |
próbki |
[mm] |
[mm] |
|
ustawione |
1. |
15.75 |
9.90 |
257,3 |
260 |
2. |
15.80 |
9.85 |
255,5 |
255 |
3. |
15.75 |
9.90 |
257,3 |
260 |
numer próbki |
1 |
2 |
3 |
T1 [oC] |
70,0 |
70,0 |
71,0 |
T2 [oC] |
71,0 |
70,0 |
71,0 |
Tśr [oC] |
70,5 |
70,0 |
71,0 |
TM [oC] |
70,5 |
3. Pomiar lepkości
Przykładowe obliczenia:
Przepływ objętościowy,
Spadek ciśnienia
Szybkość ścinania wewnątrz cylindra
Naprężenie ścinające w odniesieniu do ścian kanału
Z wykresu odczytano wartości tangens kąta α- n:
n1= 0,56 n2= 0,55 n3= 0,67 nsr.= 0,59
Szybkość ścinania w odniesieniu do ścian kanału:
Lepkość dynamiczna:

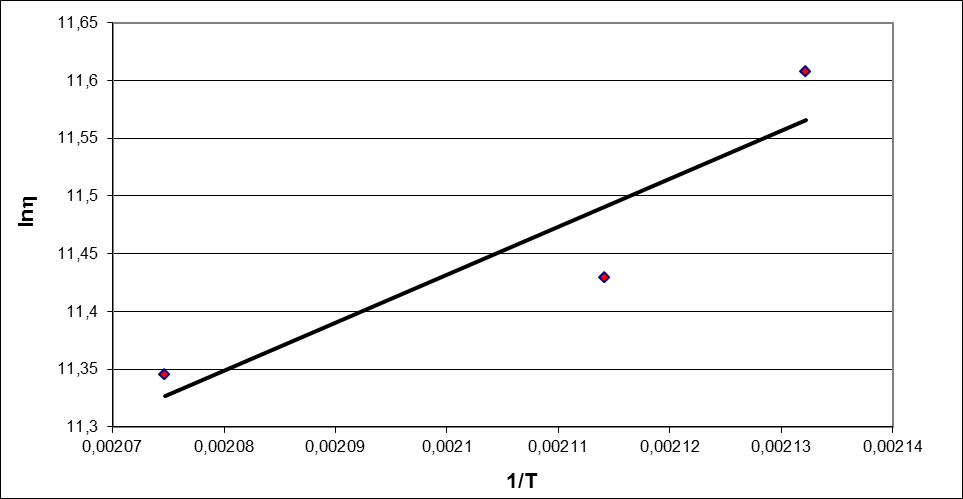

Z wykresu otrzymano zależności odwrotności temperatury od logarytmu lepkości dynamicznej. Odczytano tgα=4160
Energia aktywacji lepkiego płynięcia:
Krzywe płynięcia
4. Podatność na pełzanie i temperatura zeszklenia
Obciążenie: 27,5kg
F=mg=270N
h=10.05mm
∆H |
T |
ε |
I |
σ |
[mm] |
[oC] |
|
[1/Pa] |
[Mpa] |
0.01 |
75 |
0.000995 |
2.86∙10-10 |
3.47 |
0.01 |
75.5 |
0.000995 |
2.86∙10-10 |
|
0.01 |
76 |
0.000995 |
2.86∙10-10 |
|
0.02 |
76.5 |
0.00199 |
5.72∙10-10 |
|
0.02 |
77 |
0.00199 |
5.72∙10-10 |
|
0.03 |
77.5 |
0.002985 |
8.59∙10-10 |
|
0.05 |
78 |
0.004975 |
1.43∙10-9 |
|
0.05 |
78.5 |
0.004975 |
1.43∙10-9 |
|
0.06 |
79 |
0.00597 |
1.71∙10-9 |
|
0.07 |
79.5 |
0.006965 |
2.00∙10-9 |
|
0.09 |
80 |
0.008955 |
2.57∙10-9 |
|
0.11 |
80.5 |
0.010945 |
3.15∙10-9 |
|
0.12 |
81 |
0.01194 |
3.4∙10-9 |
|
0.14 |
81.5 |
0.01393 |
4.00∙10-9 |
|
0.18 |
82 |
0.01791 |
5.15∙10-9 |
|
0.22 |
82.5 |
0.021891 |
6.30∙10-9 |
|
0.28 |
83 |
0.027861 |
8.01∙10-9 |
|
0.38 |
83.5 |
0.037811 |
1.08∙10-8 |
|
0.49 |
84 |
0.048756 |
1.40∙10-8 |
|
0.62 |
84.5 |
0.061692 |
1.77∙10-8 |
|
0.85 |
85 |
0.084577 |
2.43∙10-8 |
|
Przykładowe obliczenia:
Wydłużenie względne:
Naprężenie:
Współczynnik wydłużenia:
Odczytano temperaturę zeszklenia: 82,6°C
