POLITECHNIKA POZNAŃSKA Instytut Elektroenergetyki Zakład Wysokich Napięć i Materiałów Elektrotechnicznych
Laboratorium Techniki Wysokich Napięć Ćwiczenie nr: 4 Temat: Rozkład napięcia na łańcuchu liniowych izolatorów kołpakowych
Rok akad. 2012/13 Wydział Elektryczny Kierunek Elektrotechnika	Marek Szymański	Data:
				wykonanie ćwiczenia	oddanie sprawozdania
				12.03.2013	21.03.2013
				Ocena:
Uwagi: Odrabianie labolatoriów

Temat: Rozkład napięcia na łańcuchu liniowych izolatorów kołpakowych

1.Opracowanie ćwiczenia

Pomiar rozkładu napięcia na modelu łańcucha izolatorów kołpakowych.

1. łańcuch 6 kołpakowy

nr ogniwa	U	∆U	∆U/U	kr	Uz
0	100	0	0		100
1	80,2	19,8	24,68828
2	62	18,2	29,35484
3	44,5	17,5	39,32584	0,752525
4	28,2	16,3	57,80142
5	13,3	14,9	112,0301
6	0	13,2	0

2. Łańcuch 9 kołpakowy

nr ogniwa	U	∆U	∆U/U	kr
0	100	0	0	2,474576
1	94,1	5,9	6,269926
2	86,8	7,3	8,410138
3	77,6	9,2	11,85567
4	67,2	10,4	15,47619
5	56,3	10,9	19,36057
6	45,3	11	24,28256
7	33,4	11,9	35,62874
8	18,8	14,6	77,65957
9	0	18,8	0

3. Łańcuch 12 kołpakowy

nr ogniwa	U	∆U	∆U/U	kr
0	100	0	0	3,43
1	96	4	4,2
2	91,8	4,2	4,6
3	86,8	5	5,8
4	81,8	5	6,1
5	74,4	7,4	9,9
6	66,7	7,7	11,5
7	58,5	8,2	14,0
8	49,8	8,7	17,5
9	39,3	10,5	26,7
10	27,7	11,6	41,9
11	14	13,7	97,9
12	0	14	0

4. Łańcuch 13 kołpakowy

nr ogniwa	U	∆U	∆U/U	kr
0	100	0	0	4,14
1	96,4	3,6	3,7
2	94	2,4	2,6
3	92,3	1,7	1,8
4	90	2,3	2,6
5	87,8	2,2	2,5
6	83,7	4,1	4,9
7	78,6	5,1	6,5
8	71,9	6,7	9,3
9	64,5	7,4	11,5
10	55,4	9,1	16,4
11	44,2	11,2	25,3
12	29,3	14,9	50,9
13	0	29,3	0

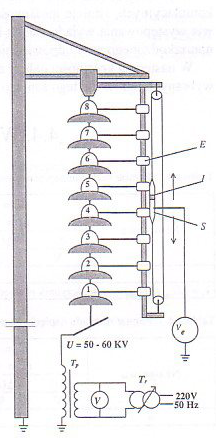

- Pomiar spadków napięcia na modelu łańcucha izolatorów kołpakowych (sprawny)

• Sprawny

nr ogniwa	U	∆U
0	50,0	49950
1	21,5	29
2	14,5	7
3	11,0	4
4	8,5	3
5	6,5	2
6	5,0	2
7	1,5	4
8	0,0	0




• zolatory kołpakowe 50 kV na odczepie zerowym - z uszkodzeniem na ogniwie 3-4

nr ogniwa	U	∆U
0	50	49950
1	22	29
2	15	7
3	11	4
4	8	3
5	8	0
6	6	3
7	3	3
8	0	0




Z powyższego wykresu można zaobserwować nierównomierny rozkład napięcia na poszczególnych ogniwach łańcucha izolatora oraz na jego modelu, a także największe wystąpienie naprężenia ogniw położonych najbliżej przewodu roboczego.

Przyczyną występowania nierównomiernego rozkładu jest rozpływ prądów pojemnościowych związanych z występowaniem pojemności elektrycznej elementów izolacyjnych oraz sprzężeń pojemnościowych do metalowych okuć użytych w konstrukcji układu izolacyjnego.

Nierównomierny rozkład można poprawić poprzez zastosowanie armatury ochronnej tj. umieszczenie elektrody w postaci pierścienia umieszczonego w płaszczyźnie najwyższego i najniższego ogniwa.

---
