1. Cel ćwiczenia.

Podstawowym celem ćwiczenia jest zapoznanie się z budową, zasadą działania i efektami stosowania rozruszników:

  1. wiroprądowego

  2. gwiazda - trójkąt

  3. rezystancyjnego

  4. tyrystorowego (Softvar)

w silnikach indukcyjnych.

Dodatkowym celem jest pomiar charakterystyk tych silników metodą oscylografowania wielkości elektrycznych od strony sieci zasilającej.

2. Pomiar charakterystyk silnika pierścieniowego.

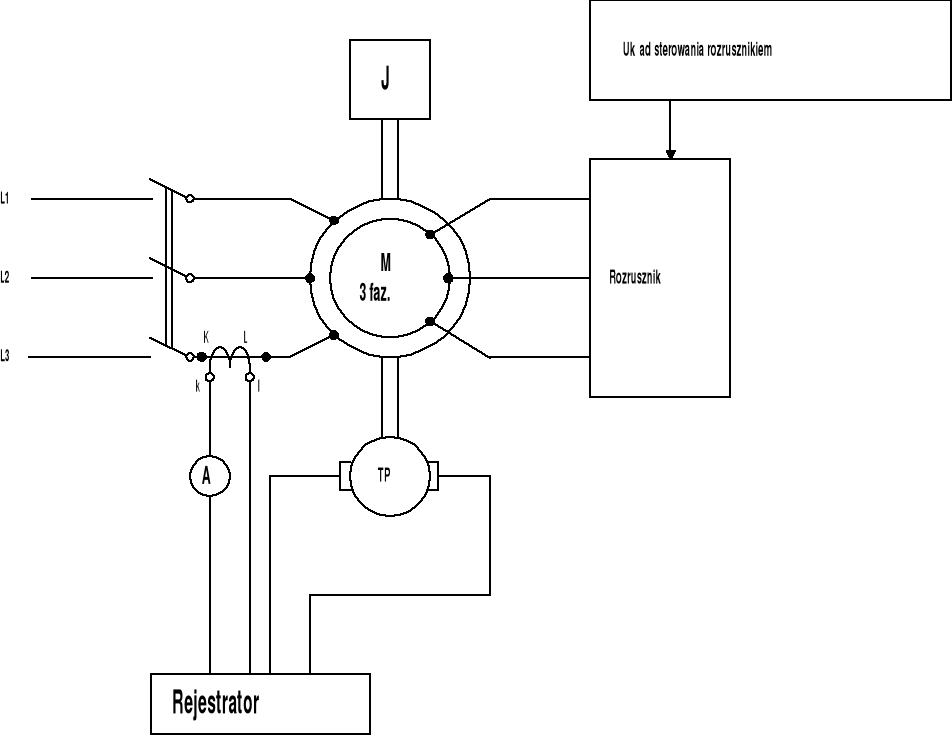

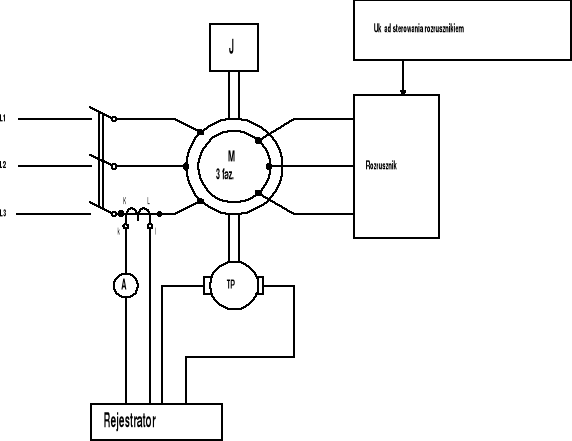

2.1. Schemat montażowy.

0x08 graphic

2.2. Tabele pomiarowe.

Rozruch przez dodatkową rezystancję Rd (prąd w funkcji czasu)

L.p.

Prąd

Prędkość

mm

[A]

mm

[obr./min.]

1

11

2,56

0

0

2

9

2,09

20

482,8

3

7

1,63

30

724,2

4

9

2,09

43

1038

5

7

1,63

45

1086,3

6

8

1,86

52

1255,3

7

6

1,4

58

1400

Rozruch przez dodatkową rezystancję Rd (czas w funkcji prądu)

L.p.

Prąd

Prędkość

mm

[A]

mm

[obr./min.]

1

7

1,63

0

0

2

10

2,33

12

289,7

3

8

1,86

24

579,4

4

12

2,80

31

748,3

5

9

2,09

41

989,7

6

15

3,49

49

1182,8

7

6

1,4

58

1400

Rozruch przez „rozrusznik wiroprądowy”

L.p.

Prąd

Prędkość

mm

[A]

mm

[obr./min.]

1

21

4,89

0

0

2

20

4,66

14

338

3

17

3,96

24

579,4

4

15

3,49

35

844,9

5

11

2,56

45

1086,3

6

7

1,63

51

1261,14

7

6

1,4

58

1400

3. Pomiar charakterystyk silnika klatkowego.

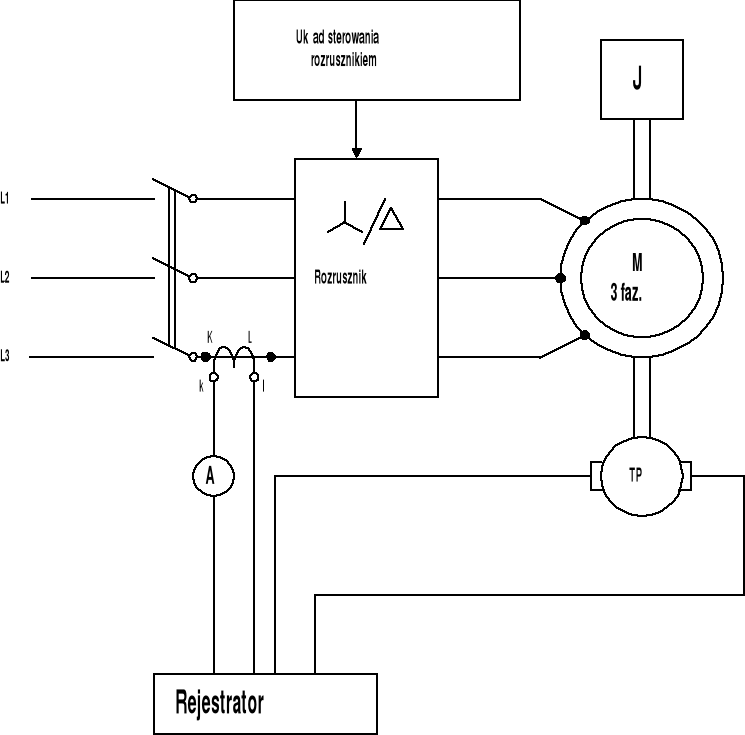

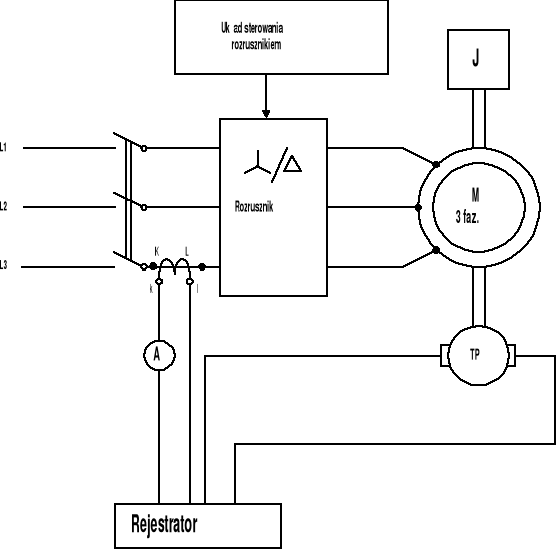

3.1. Schemat montażowy.

0x08 graphic

3.2. Tabele pomiarowe.

Rozrusznik SotfVar (podwyższone napięcie rozruchu).

L.p.

Prąd

Prędkość

Mm

[A]

mm

[obr./min.]

1

25

8,25

0

0

2

29

9,57

5

114,5

3

30

9,9

12

274,8

4

31

10,23

26

595,4

5

18

5,94

35

801,5

6

15

4,95

53

1213,7

7

6

2

62

1420

Rozrusznik SotfVar (napięcie maksymalne, krótki czas rozruchu).

L.p.

Prąd

Prędkość

Mm

[A]

mm

[obr./min.]

1

29

9,57

0

0

2

32

10,56

5

114,5

3

35

11,55

15

343,5

4

36

11,88

22

503,8

5

36

11,88

31

709,9

6

25

8,25

49

1122,1

7

6

2

62

1420

Rozrusznik SotfVar (średnie napięcie, długi czas rozruchu).

L.p.

Prąd

Prędkość

Mm

[A]

mm

[obr./min.]

1

20

6,6

0

0

2

26

8,58

3

68,7

3

29

9,57

8

183,2

4

30

9,9

15

343,5

5

31

10,23

25

572,5

6

25

8,25

45

1030,5

7

6

2

62

1420

Rozrusznik SotfVar (parametry średnie).

L.p.

Prąd

Prędkość

Mm

[A]

mm

[obr./min.]

1

11

3,63

0

0

2

30

9,9

7

160,3

3

32

10,56

17

389,3

4

32

10,56

24

549,6

5

30

9,9

36

824,4

6

15

4,95

57

1305,3

7

6

2

62

1420

Rozruch bezpośredni.

L.p.

Prąd

Prędkość

Mm

[A]

mm

[obr./min.]

1

49

16,17

0

0

2

45

14,85

17

389,3

3

38

12,54

33

755,7

4

30

9,9

44

1007,6

5

20

6,6

54

1236,6

6

10

3,3

60

1374

7

6

2

62

1420

Rozrusznik gwiazda - trójkąt.

L.p.

Prąd

Prędkość

Mm

[A]

mm

[obr./min.]

1

14

4,62

0

0

2

14

4,62

9

206,1

3

13

4,29

15

343,5

4

12

3,96

31

709,9

5

11

3,63

37

847,3

6

35

11,55

43

984,7

7

20

6,6

52

1190,8

8

6

2

62

1420

Rozrusznik Rd

L.p.

Prąd

Prędkość

Mm

[A]

mm

[obr./min.]

1

22

7,26

0

0

2

21

6,93

5

114,5

3

20

6,6

15

343,5

4

18

5,94

33

755,7

5

34

11,22

42

961,8

6

15

4,96

55

1259,5

7

6

2

62

1420

]

4. Wnioski.

Dołączone do sprawozdania oscylogramy pozwalają na wykreślenie miarodajnych charakterystyk rozruchowych badanych maszyn indukcyjnych, zgodnych z oczekiwanymi. Na ich podstawie możemy stwierdzić, że w przypadku silnika pierścieniowego najlepszą metodą rozruchu wydaje się ta z zastosowaniem rezystancji dodatkowej w obwodzie wirnika, ponieważ pozwala na znaczne ograniczanie wartości prądu od rozruchu do momentu uzyskania prędkości znamionowej.

Natomiast w przypadku silnika klatkowego najlepszą metodą rozruchu wydaje się metoda z zastosowaniem urządzenia Softvar, ponieważ również ogranicza prąd rozruchowy a przy tym daje możliwość dowolnego kształtowania charakterystyk poprzez regulację napięcia oraz czasu jego narastania.

Zarówno oscylogramy, jak i wykreślone na ich podstawie charakterystyki pozwalają stwierdzić, iż badania rozruchów maszyn indukcyjnych zostały przeprowadzone prawidłowo oraz pokrywają się z wiedzą teoretyczną uzyskaną w trakcie wykładów.
