Politechnika Śląska

Wydział AEiI

Kierunek AiR

Ćwiczenia laboratoryjne z fizyki:

Wyznaczanie ładunku właściwego e/m metodą magnetronową.

Grupa IV, sekcja 3

1.Szymon Ciupa

2.Adam Filipek

Gliwice, 12.03.1999

  1. Wstęp teoretyczny:

Postulat istnienia ładunku elementarnego został potwierdzony doświadczalnie na przełomie ubiegłego wieku. Najpierw J.J.Thomson wykazał, że stosunek ładunku do masy (e/m) jest stały i wynosi 1,71011[C/kg]. Natomiast sam ładunek elementarny wyznaczył R.A.Millikan. Podstawą metod doświadczalnych wyznaczania ładunku właściwego elektronu e/m (gdzie e - ładunek elektronu, a

m - jego masa) są badania nad ruchem elektronu w polach elektrycznym i magnetycznym.

W opisywanym doświadczeniu ładunek właściwy elektronu wyznaczono przy pomocy magnetronu. Magnetrony są to lampy dwuelektrodowe, o cylindrycznej anodzie, z centrycznie ustawioną względem anody katodą. Lampę umieszcza się współosiowo w jednorodnym, równoległym do osi lampy polu magnetycznym wytworzonym przez nawinięty na nią solenoid. Po przyłączeniu do magnetronu odpowiednich napięć, elektrony na skutek termoemisji są emitowane przez katodę i przyśpieszane w polu elektrycznym. Linie sił tego pola są skierowane wzdłuż promienia lampy, czyli biegną promieniście od anody do katody.

Ze strony pól elektrycznego i magnetycznego na poruszające się elektrony działa siła Lorentza F=eE+e(vB). Jeżeli przez cewkę nie płynie prąd, to indukcja magnetyczna B=0 i elektrony biegną promieniście do anody. Ze wzrostem wartości indukcji magnetycznej elektrony poruszają się po spiralach o coraz mniejszym promieniu krzywizny. Przy pewnej krytycznej indukcji magnetycznej Bkr tory elektronów nie osiągają anody i natężenie prądu anodowego zaczyna się stopniowo zmniejszać. Teoretycznie powinien nastąpić zanik prądu anodowego, jednak elektrony posiadają różne prędkości, a więc w sytuacji krytycznej tylko część elektronów będzie zawracać w kierunku katody, a elektrony wolniejsze będą po torach rozwijających się spiral docierać do anody.

Korzystając równocześnie z drugiej zasady dynamiki Newtona i z zasady zachowania energii cząstki poruszającej się w polu magnetycznym oraz wiedząc, że indukcja magnetyczna B=I otrzymujemy wzór na ładunek właściwy :

0x01 graphic

0x08 graphic
gdzie : ra - promień anody; rk - promień katody;  = 5,3103 [m -1] - stała aparaturowa zależna od geometrii cewki;  = 410-7 [N/A2] - przenikalność magnetyczna próżni.

Rys.Zakrzywienie toru elektronów w polu magnetycznym (B - indukcja magnetyczna,Bkr - indukcja magnetyczna krytyczna).

2.Schemat układu pomiarowego i krótki opis doświadczenia:

0x08 graphic
W celu przeprowadzenia doświadczenia zbudowano układ pomiarowy według schematu przedstawionego na rysunku:

W układzie wykorzystano diodę prostowniczą EZ 81 o następujących parametrach: promień anody ra=(2,00,05)[mm], promień katody rk=(1,0 0,02)[mm], stała aparaturowa zależna od geometrii cewki (rozmiarów, liczby zwojów, liczby warstw uzwojenia) = 5,3 103 [m -1].

Celem doświadczenia było wyznaczenie ładunku właściwego e/m metodą magnetronową. W tym też celu prowadzący doświadczenie musieli wyznaczyć wartość krytyczną prądu Im płynącego przez solenoid przy określonym napieciu anodowym Ua. Dokonano tego w następujący sposób: przy ustalonym napięciu anodowym notowano zmiany natężenia prądu anodowego ia spowodowane zmianą natężenia prądu Im płynącego przez solenoid. Natężenie prądu Im zmieniano w granicach 0 1500[mA] co 100[mA]. Pomiary przeprowadzono dla trzech różnych napięć anodowych: 5[V], 6[V] i 7[V]. W wyniku pomiarów uzyskano charakterystyki ia = f (Im), z których odczytano wartości krytyczne Ikr prądu Im płynącego przez solenoid, odpowiadające dwukrotnemu spadkowi prądu anodowego ia (w porównaniu z wartością początkową). Wartości krytyczne prądu Im oraz ustalone wartości napięcia anodowego Ua wstawiano do wzoru na ładunek e/m. Uzyskane wyniki dostępne są w dalszej części sprawozdania.

3. Tabele wyników pomiarów i dane doświadczalne:

Im [mA]

Natężenie Ia [mA] dla:

Ua1 = 5.25 [V]

Ua2 = 6,3 [V]

Ua3 = 7,34 [V]

0

18,0

22,9

28,2

100

18,0

22,9

28,2

200

18,0

22,8

28,2

300

17,6

22,3

27,7

400

17,3

22,0

27,3

500

17,1

21,7

27,0

600

16,5

21,2

26,4

700

14,3

19,0

25,0

800

10,0

14,2

19,6

900

7,1

10,0

13,7

1000

5,6

7,4

10,2

1100

4,4

6,1

8,1

1200

3,5

5,0

6,6

1300

2,8

4,0

5,4

1400

2,2

3,2

4,4

1500

1,9

2,6

3,6

MIERNIK

KLASA [%]

ZAKRES

DOK. ODCZYTU

Woltomerz Ua

0,2

15 [V]

0,025 [V]

Miliamperomierz Ia

0,2

30 [mA]

0,1 [mA]

Miliamperomierz Im

0,2

1500 [mA]

5,0 [mA]

ra = 2,0 [mm] - promień anody;

ra =  0,05 [mm] - błąd pomiaru promienia anody;

rk = 1,0 [mm] - promień katody;

rk =  0,02 [mm] - błąd pomiaru promienia katody;

= 5,3103 [m-1] - stała aparaturowa zależna od geometrii cewki (rozmiarów, liczby zwojów, liczby warstw uzwojenia);

= 410-7[N/A2] - przenikalność magnetyczna próżni.

4.Analiza błędów pomiarowych i obliczenia:

0x08 graphic
Błędy poszczególnych mierników obliczamy w/g następującej zależności:

-Woltomierz:

0x01 graphic

-Miliamperomierz Ia:

0x01 graphic

-Miliamperomierz Im:

0x01 graphic

Ładunek właściwy e/m obliczamy w/g zależności:

0x01 graphic

Błędy ładunku właściwego e/m obliczamy metodą różniczki zupełnej w/g następującego wzoru:

0x01 graphic

i:

Ua [V]

Ua [V]

Ikr [mA]

Ikr [mA]

E/m [C/kg]

(e/m) [C/kg]

1

5,25

 0,055

830

 20

1,531011

 2,581010

2

6,30

 0,055

860

 20

1,711011

 2,831010

3

7,34

 0,055

890

 20

1,861011

 3,021010

Średnią ważoną ładunku właściwego e/m obliczamy stosując następujące wzory (w zastosowanych wzorach X = e/m):

0x01 graphic
0x08 graphic
- waga;

0x01 graphic
- średnia ważona wielkości X;

0x01 graphic
- błąd średniej ważonej.

i

Xi2 [C2/kg2]

wi [kg2/C2]

Xi  wi [kg/C]

1

6,661020

1,5110-21

2,3110-10

2

8,011020

1,2510-21

2,1410-10

3

9,131020

1,1010-21

2,0510-10

-

3,8610-21

6,5010-10

0x01 graphic

Średnia ważona ładunku właściwego e/m wynosi ostatecznie:

0x01 graphic

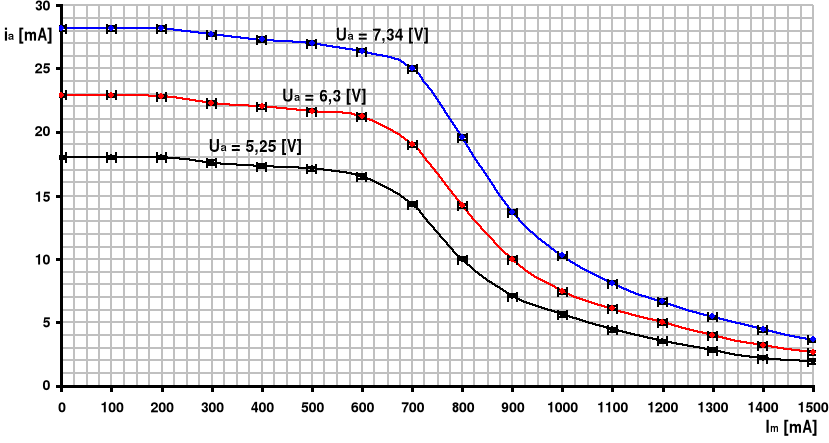

5.Wykresy:

0x08 graphic

6.Wnioski:

W wyniku przeprowadzonych pomiarów i obliczeń otrzymano następujące wyniki:

1. dla napięcia Ua1 = 5,25[V] e/m = (1,530,26)1011 [C/kg];

2. dla napięcia Ua2 = 6,30[V] e/m = (1,710,29)1011 [C/kg];

3. dla napięcia Ua3 = 7,34[V] e/m = (1,860,31)1011 [C/kg].

Na podstawie powyższych wyników otrzymano średnią ważoną ładunku właściwego e/m:

0x01 graphic
.

Wraz ze wzrostem napięcia anodowego Ua dla konkretnej wartości prądu Im wzrasta wartość prądu anodowego Ia. Jednocześnie wraz ze wzrostem prądu Im wartość prądu Ia maleje (dla konkretnego napięcia Ua). Wzrost wartościnapięcia anodowego Ua powoduje wzrost prądu krytycznego Ikr, powodując nieznaczne zmiany wartości ładunku właściwego e/m. Obliczona średnia ważona ładunku właściwego e/m. zgadza się z wynikami uzyskanymi przez J.J.Thompsona, co sugeruje poprawność wykonanego doświadczenia.

Wartość błędu Ikr prądu krytycznego odczytano z wykresu Ia = f(Im.). Przy określaniu tego błędu posłużono się błędem Ia pomiaru prądu anodowego Ia. Sposób określenia błędu Ikr: dla krzyży błędów narysowano pasy błędów (niewidoczne na wykresie), a następnie na te pasy odłożono błąd Ia prądu, dla którego określano prąd krytyczny. Z miejsc przecięcia się pasów błędów z błędem Ia odłożono linie na oś X określając w ten sposób błąd Ikr.

1

2

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
