Politechnika Lubelska	Laboratorium sieci elektroenergetycznych
		Wydział: Elektryczny Grupa: ED 6.4		Mitura Maciej Moskal Tomasz Muszyński Marcin Ożga Błażej
Ćwiczenie nr: 5		Temat: Rozpływ mocy w sieciach elektroenergetycznych - symulacja w programie PowerWorld..
Data wykonania: 04-04-2005r.		Ocena:		Data:	Podpis:

Cel ćwiczenia: Zapoznanie się z programem symulacyjnym PowerWorld oraz zasymulowanie przy jego pomocy modelu sieci i zbadanie rozpływu mocy w tej sieci.

Pkt.1. Wyznaczanie charakterystyk f(P) (regulacja mocy czynnej przy zadanej mocy biernej).

Schemat układu:

Tabela 1.

Lp.	UB = 118,8 kV R = 6,05  X = 9,68  Q0 = 50 Mvar
		P0	U	δ	P	Q	U
		MW	kV	^0	MW	Mvar	kV
1	50	111,75	-0,78	2,42	3,88	7,05
2	100	108,62	-2,96	6,41	10,26	10,18
3	150	105,05	-5,28	13,71	21,93	13,75
4	200	100,90	-7,83	25,25	40,40	17,90
5	250	95,92	-10,71	42,74	68,39	22,88
6	300	89,51	-14,16	69,85	111,75	29,29
7	350	79,66	-19,02	119,12	190,59	39,14
8	350	105,58	-7,07	16,96	27,14	13,22
							2 linie

Charakterystyki:

1. U = f(P₀)

2. δ = f(P₀)

3. P = f(P₀)

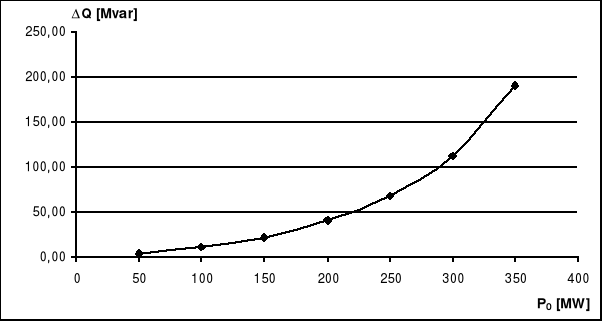

4. Q = f(P₀)

Pkt.2 Wyznaczanie charakterystyk f(Q) (regulacja mocy biernej przy stałej mocy czynnej).

Tabela 2.

Lp.	UB = 118,8 kV R = 6,05  X = 9,68  P0 = 150 MW
		Q0	U	δ	P	Q	U
		MW	kV	^0	MW	Mvar	kV
1	0	109,80	-6,39	11,30	18,07	9
2	50	105,05	-5,28	13,71	21,93	13,75
3	100	99,68	-4,10	19,79	31,66	19,12
4	150	93,39	-2,81	31,21	43,94	25,41
5	200	85,52	-1,37	51,70	82,72	33,28
6	250	73,57	0,40	95,02	152,04	45,23
7	250	102,58	0,14	12,22	19,55	16,22
							2 linie

Charakterystyki:

1. U = f(Q₀)

2. δ = f(Q₀)

3. P = f(Q₀)

4. Q = f(Q₀)

Pkt.3. Badanie możliwości regulacyjnych napięcia w węźle generacyjnym (regulacja mocą czynną generatora).

Schemat układu:

Tabela 3.

Lp.	PG	QG	U1	δ1	P	Q	U2	δ2	Pwy	Qwy
		MW	Mvar	kV	0	MW	Mvar	kV	0	MW	Mvar
1	100	-50	110,50	6,00	6,19	9,90	110	0,00	-94	60,00
2	120	-50	111,39	6,86	8,24	13,18	110	0,00	-112	63,00
3	150	-50	112,66	8,14	11,91	19,06	110	0,00	-138	69,00
4	170	-50	113,46	8,96	14,76	23,61	110	0,00	-155	74,00
5	200	-50	114,59	10,23	19,58	31,32	110	0,00	-180	81,00
6	220	-50	115,31	11,05	23,16	37,05	110	0,00	-197	87,00
7	250	-50	116,33	12,28	29,06	46,49	110	0,00	-221	96,00
8	270	-50	116,97	13,10	33,34	53,34	110	0,00	-237	103,00
9	300	-50	117,88	14,32	40,28	64,44	110	0,00	-260	114,00
10	300	-50	114,90	7,29	10,60	16,95	110	0,00	-279,00	84,00
											2 linie

WNIOSKI:

Ćwiczenie wykonywaliśmy w programie symulacyjnym PowerWorld, który umożliwia zamodelowanie sieci elektroenergetycznej oraz zbadanie jej parametrów.

1. W pkt.1 ćwiczenia dokonywaliśmy regulacji mocy czynnej odbieranej z sieci, przy zachowaniu stałej mocy biernej. Na podstawie dokonanych pomiarów stwierdziliśmy, że:

• wraz ze zwiększaniem odbioru mocy czynnej spada napięcie na końcu linii

• rosną straty mocy czynnej i biernej w linii

• maleje kąt napięcia δ w węźle odbiorczym

W przypadku dołączenia do układu drugiej linii straty mocy czynnej i biernej znacznie maleją i rozkładają się po równo na 2 linie. Spadek napięcia w liniach również jest o wiele mniejszy.

W pkt.2 ćwiczenia regulowaliśmy moc bierną odbieraną z sieci, przy zachowaniu stałej mocy czynnej. Wraz ze wzrostem poboru mocy biernej rosły straty mocy biernej i czynne oraz spadek napięcia w linii (podobnie jak w pkt.1). Wrastał jedynie kąt napięcia w węźle odbiorczym δ

Po dołączeniu do sieci drugiej linii zaobserwowaliśmy znaczne zmniejszenie strat mocy czynnej i biernej oraz zmniejszenie spadku napięcia.

W pkt.3 ćwiczenia regulowaliśmy moc czynną generatora i obserwowaliśmy zmianę wszystkich parametrów sieci. Wraz ze wzrostem mocy czynnej wzrastało napięcie na początku linii, rosły także straty mocy czynnej i biernej oraz wzrastał kąt napięcia w generatorze.

Również w tym przypadku, po dołączeniu drugiej linii, straty mocy znacznie malały.

7

---
