Laboratorium Inżynierii Elektrycznej Sprawozdanie nr 5. |
|
Temat: Badanie trójfazowego silnika asynchronicznego klatkowego. |
|
Zarządzanie i Inżynieria Produkcji Grupa C2 |
Aneta Pleńska, Katarzyna Rojek, Monika Rostojek |
Dane znamionowe badanego silnika:
Un = 230V
In =1.6A
Pn = 3.5 kW
cosϕ = 0,5
Pomiar rezystancji fazowej uzwojenia stojana.
|
Rezystancje fazowe silnika zimnego |
Rezystancja fazowa średnia |
|
Rz [Ω] |
Rf [Ω] |
U1-U2 |
3.77 |
3.78 |
V1-V2 |
3,78 |
|
W1-W2 |
3.8 |
|
Wyznaczanie charakterystyk obciążenia trójfazowego silnika klatkowego
przy U= 230 V

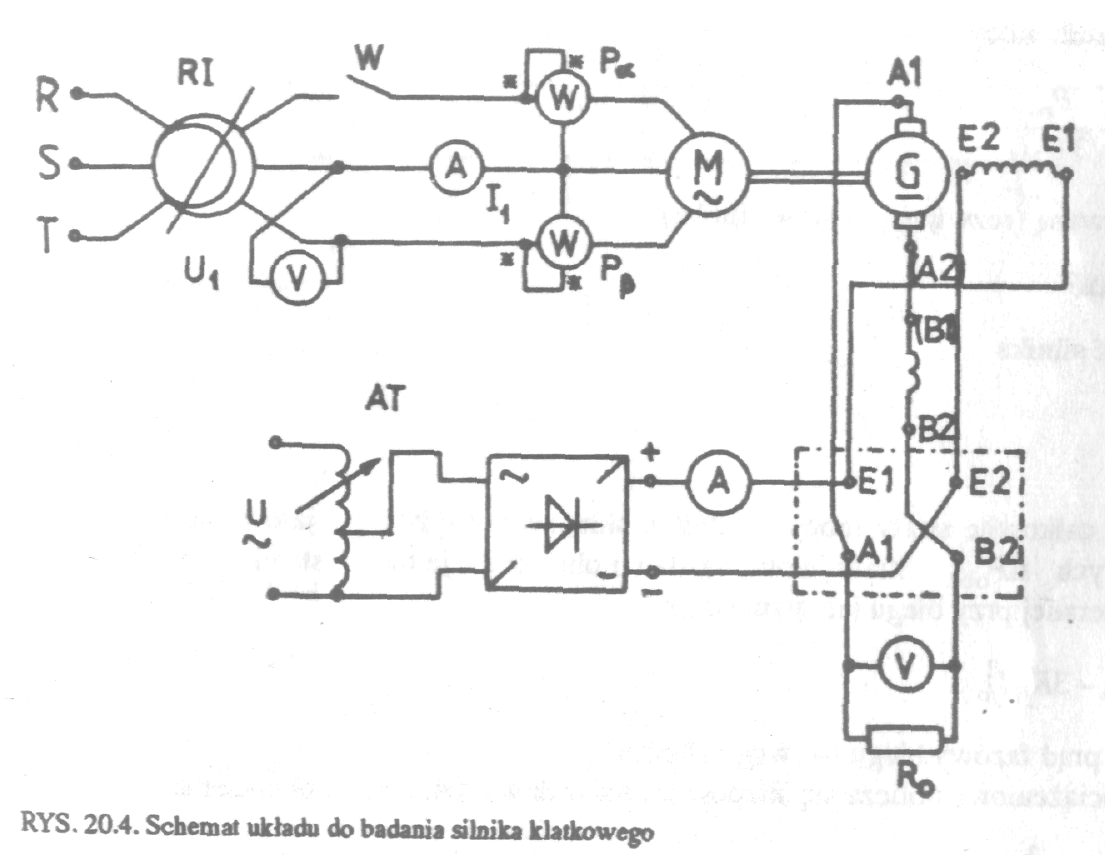

Badany silnik był obciążony prądnicą bocznikową prądu stałego, pracującą jako obcowzbudna, tracącą moc w rezystorze R0. Regulację obciążenia silnika wykonaliśmy przez zmianę prądu wzbudzenia prądnicy dokonywaną za pomocą autotransformatora AT. Przez cały czas pomiarów utrzymywaliśmy stałą wartość napięcia zasilania U=const. W naszym przypadku U=230V. Straty jałowe są stałe i oblicza się je podstawie pomiaru mocy P0 = Pp
pobieranej przy biegu jałowym silnika.
I1 [A] |
Pα [W] |
Pβ [W] |
n |
Pp [W] |
cos1 |
ΔP0 [W] |
ΔPabc [W] |
ΔP [W] |
P [W] |
η |
P/Pn |
|
|
|
[obr/mi] |
|
|
|
|
|
|
|
|
4,2 |
1640 |
620 |
1427 |
2260 |
1,351 |
2059,96 |
200,038 |
1859,92 |
400,08 |
0,18 |
114,31 |
4 |
1520 |
620 |
1431 |
2140 |
1,343 |
1958,56 |
181,440 |
1777,12 |
362,88 |
0,17 |
103,68 |
3,8 |
1440 |
560 |
1435 |
2000 |
1,321 |
1836,25 |
163,750 |
1672,50 |
327,50 |
0,16 |
93,57 |
3,6 |
1380 |
520 |
1439 |
1900 |
1,325 |
1753,03 |
146,966 |
1606,07 |
293,93 |
0,15 |
83,98 |
3,4 |
1320 |
480 |
1443 |
1800 |
1,329 |
1668,91 |
131,090 |
1537,82 |
262,18 |
0,15 |
74,91 |
3,2 |
1220 |
420 |
1449 |
1640 |
1,286 |
1523,88 |
116,122 |
1407,76 |
232,24 |
0,14 |
66,36 |
3 |
1140 |
360 |
1454 |
1500 |
1,255 |
1397,94 |
102,060 |
1295,88 |
204,12 |
0,14 |
58,32 |
2,8 |
1040 |
280 |
1460 |
1320 |
1,183 |
1231,09 |
88,906 |
1142,19 |
177,81 |
0,13 |
50,80 |
2,6 |
940 |
200 |
1466 |
1140 |
1,101 |
1063,34 |
76,658 |
986,68 |
153,32 |
0,13 |
43,80 |
2,4 |
820 |
100 |
1474 |
920 |
0,962 |
854,68 |
65,318 |
789,36 |
130,64 |
0,14 |
37,32 |
2,2 |
28 |
14 |
1490 |
42 |
0,048 |
-12,89 |
54,886 |
-67,77 |
109,77 |
2,61 |
31,36 |
2 |
-560 |
-280 |
1495 |
-840 |
-1,05 |
-885,36 |
45,360 |
-930,72 |
90,72 |
-0,1 |
25,92 |
Wnioski:
Silnik zasilany trójfazowo wraz ze spadkiem natężenia pracuje z mniejsza mocą, a co za tym idzie jego sprawność maleje. Jednocześnie wraz ze spadkiem natężenia prądu zwiększa się ilość obrotów.
Jednak nasze pomiary mogą być niedokładne. Przyczyn niedokładnego przeprowadzenia doświadczenia jest wiele, możemy wymienić tu błędy wynikające z niedokładnego wykonywania pomiarów, konieczności zaokrąglenia wyników obliczeń. Ponadto należy pamiętać, że mierniki w laboratorium są często używane, co może powodować ich niedokładne wskazania.
