Laboratorium Inżynierii Elektrycznej Sprawozdanie nr 6.
Temat: Badanie jednofazowego silnika asynchronicznego klatkowego.
Zarządzanie i Inżynieria Produkcji Grupa C2	Aneta Pleńska, Katarzyna Rojek, Monika Rostojek

Dane znamionowe badanego silnika:

• U = 220 V

• I = 1,66 A

• P = 0,2 kW

• C_n = 8 μF

Schemat połączeń układu pomiarowego do badania jednofazowego silnika asynchronicznego z pomocniczą fazą pracy.

1. Pomiary początkowego momentu rozruchowego jednofazowego silnika asynchronicznego przy U₁ = const.

U₁ = 68 V

r = 0,18 m

M_rp = F * r

C [μF]	I1 [A]	Ig [A]	Ipom [A]	Pg [W]	Ppom [W]	F [N]	Ud [V]	Mrp [Nm]
2	1,60	1,60	0,05	96	0,5	0,05	70	0,0090
4	1,55	1,55	0,14	94	1	0,09	74	0,0162
8	1,55	1,55	0,24	94	4	0,20	74	0,0360
12	1,55	1,55	0,34	94	9	0,38	76	0,0684

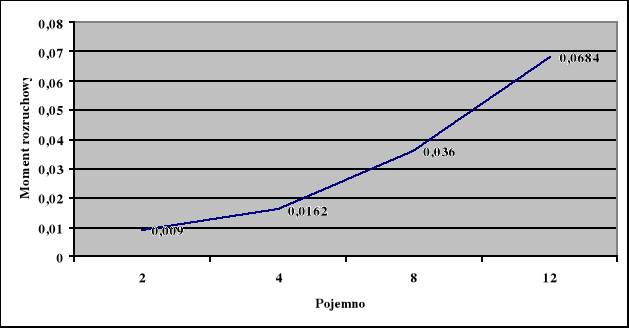

Wykres zależności M_rp = ƒ (C)

2. Badanie wpływu pojemności kondensatora na parametry pracy silnika.

U₁ = 220 V

C [μF]	I1 [A]	Ig [A]	Ipom [A]	Pg [W]	Ppom [W]	F [N]	Ud [V]
4	1,95	1,95	0,50	228	76	270	380
8	1,60	1,60	1,05	120	172	270	400
12	1,70	1,35	1,65	52	280	270	420

Wnioski:

Przez zmianę wartości pojemności C w fazie pomocniczej możemy zauważyć,

że wraz ze wzrostem wartości tej pojemności rośnie siła równoważąca wychylenie silnika,

a wiec rośnie i moment rozruchowy silnika. Pomiar był dokonany przy stałym napięciu zasilania przy którym prąd silnika I₁ dla znamionowej wartości pojemności C w stanie zahamowanym wirnika ma wartość znamionową I₁ =I_1n .

Możemy zaobserwować, że małe wartości pojemności nie powodowały uruchomienia silnika. W przypadku gdy zwiększyliśmy wartość pojemności kondensatora do 1,5C_n wartość prądu

w fazie pomocniczej wzrosła (a tym samym wzrosła moc czynna w tej fazie) oraz wartość napięcia U_d na kondensatorze również wzrosła.
